小型铝制芯片散热冷却鳍片

　　在高密度电子组装中，9×9×5毫米这一级别的散热件常被用于空间受限的板卡局部热源，例如主控芯片、功率驱动、电源管理模块或小型传感器板载器件。它的核心任务不是追求大风量，而是在没有风扇、没有额外风道或无法布置复杂液冷回路的条件下，把芯片表面热量快速扩散到周围空气中。

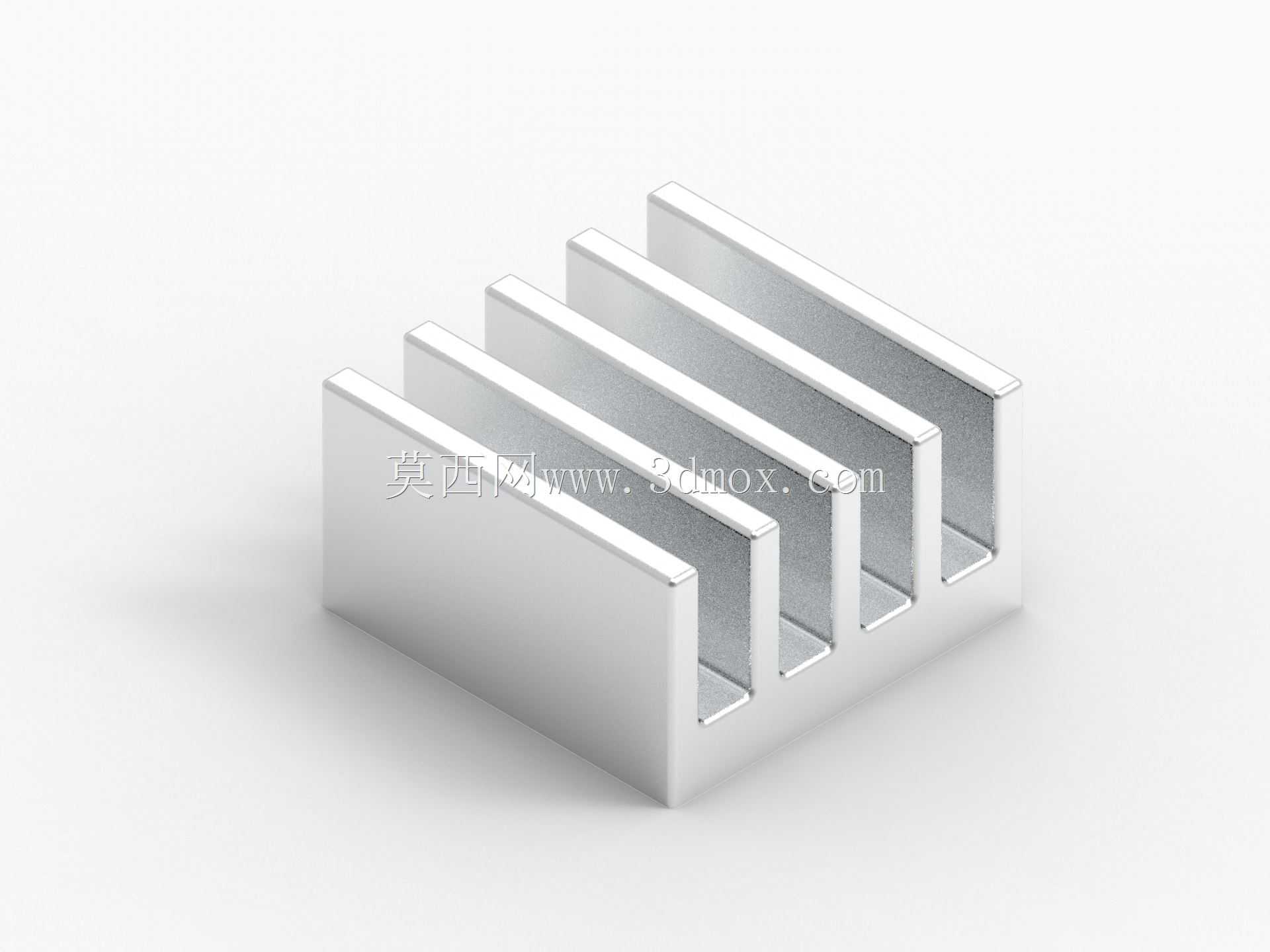

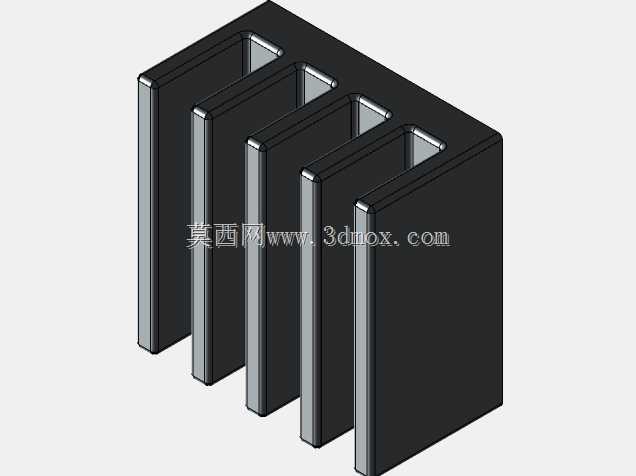

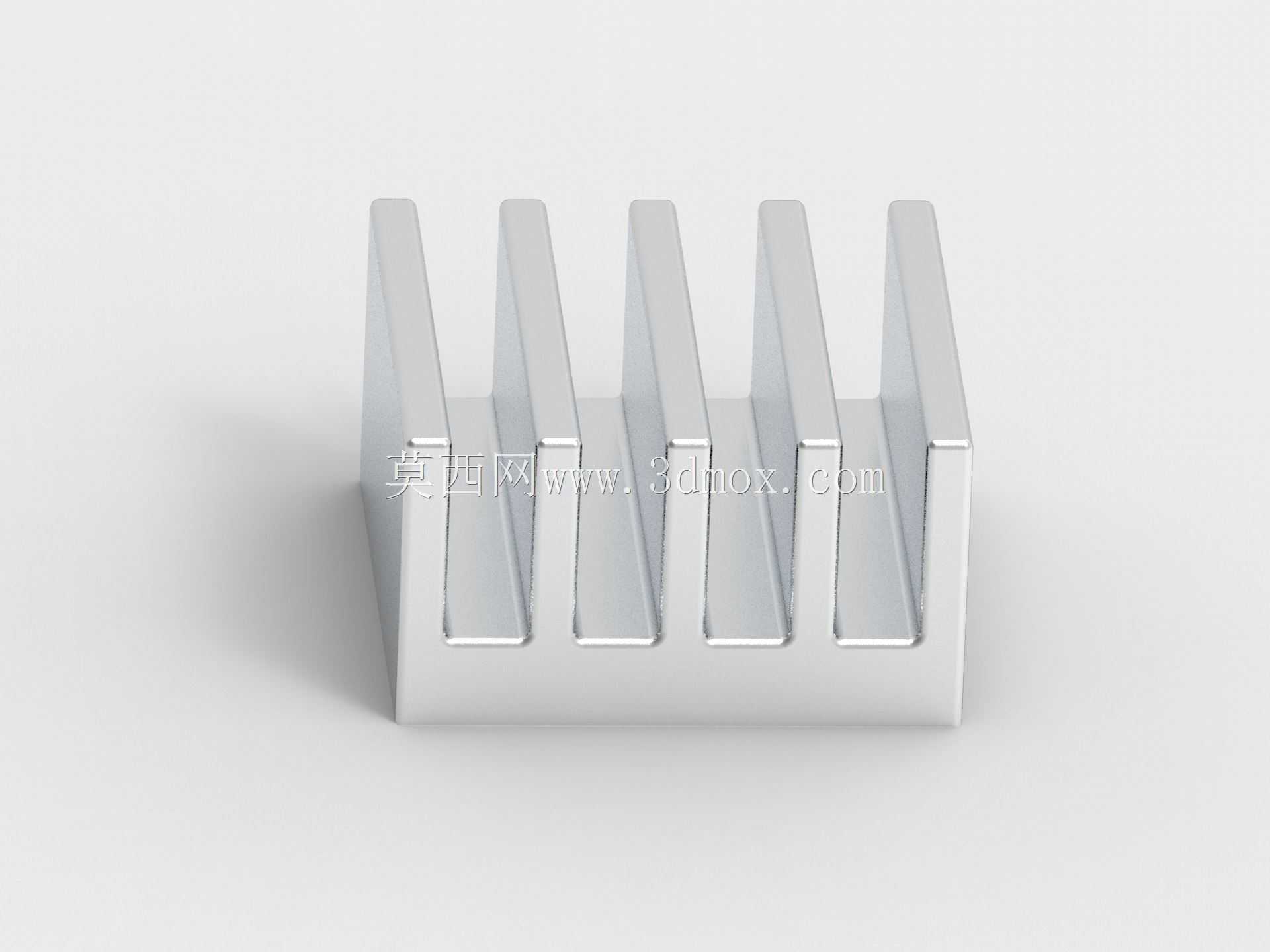

　　该冷却器采用多片平行直立鳍片结构，底部为连续平面，鳍片之间形成贯通槽道。这样的几何形态有两个直接作用：一是增加与空气接触的有效换热面积，二是让自然对流气流能够沿槽道上升，减少热量在鳍片根部滞留。对于小功率器件而言，这种结构简单、可靠、无运动件，长期运行中不存在轴承磨损、灰尘堵塞风扇或噪声问题，适合工业控制板、嵌入式模块、通信终端和紧凑型消费电子。

　　从结构设计角度看，底部平面需要与芯片封装顶面保持良好贴合。实际装配时，通常在两者之间加入导热垫或导热硅脂，用于填充微观不平度造成的空气间隙。9×9毫米的底面覆盖范围决定了它适用于封装尺寸相近或略小的热源；若芯片面积明显小于底面，热量会先在底板内横向扩散，再传入鳍片，因此底板厚度不能过薄，否则横向扩散热阻会增大。模型中鳍片与底板一体成型，符合铝挤或铣削加工的常见思路，交接处保留连续材料，有利于降低接触热阻并提高整体刚度。

　　高度仅5毫米，说明该件面向低矮安装空间。在堆叠板卡、屏蔽罩内侧、便携式设备或薄型壳体内部，散热器高度往往比散热面积更先受到限制。设计时需要同时核对芯片周围元件高度、壳体间隙、绝缘距离以及焊盘布局。若鳍片顶部距离导电壳体过近，应考虑绝缘片或阳极氧化处理；若周边存在电解电容、连接器等较高元件，则需确认鳍片不与它们发生机械干涉。

　　鳍片数量和间距需要在面积与流阻之间平衡。片数越多，理论换热面积越大，但槽道变窄会增加自然对流阻力，灰尘也更容易积聚；片数过少则面积不足。该模型采用适中的槽宽，适合常规室内电子设备环境。若用于强迫风冷场景，较窄槽道仍可利用气流强化换热，但在自然冷却条件下，过密鳍片的收益会明显下降。

　　材料选择上，铝合金兼顾导热性能、重量和加工成本。纯铝导热性较好但强度偏低，实际生产中常使用6063等合金，经挤压成型后再做切割和表面处理。黑色阳极氧化可以提高表面辐射换热能力，在自然对流条件下有一定增益；银色本色处理则更常见于成本敏感或外观要求不高的场合。三维建模时需要把鳍片根部圆角、拔模斜度和加工余量考虑进去，避免出现只能在图纸上成立、实际无法挤出或铣削的薄壁尖角。

　　安装方式通常有背胶粘贴、导热胶带固定、卡扣压合或螺钉固定。9×9毫米尺寸较小，若热耗很低，双面导热胶即可满足固定需求；若设备存在振动、冲击或温度循环，则应增加机械固定点，防止长期使用后胶层老化导致接触压力下降。由于该模型本身未展示耳片或孔位，选型时需要结合PCB布局判断是否允许在芯片周围预留固定结构。

　　在热设计流程中，这类小型散热器不能只凭外观尺寸判断效果。工程上需要关注芯片结到壳的热阻、壳到散热器的界面热阻、散热器到环境的热阻，以及设备内部最高环境温度。相同外形下，鳍片厚度、底板厚度、表面处理和安装姿态都会影响最终温升。竖直放置时槽道内空气上升路径顺畅，散热效果通常优于鳍片水平封闭的姿态；若设备必须侧卧安装，则需要重新评估对流方向。

　　建模层面，该零件适合作为板级热仿真和数字样机中的简化几何。结构工程师可据此检查与外壳、 neighboring元件和走线的安全距离；热设计工程师可在鳍片表面设置对流边界，估算不同功耗下的稳态温度；工艺工程师则可依据壁厚和长宽高判断采用铝挤后裁切，还是直接由铝板CNC铣削。对于批量产品，铝挤方案成本更低；对于样件或异形改型，铣削能够更快验证结构。

　　总体而言，这种小型铝片冷却器体现的是受限空间内的被动散热思路：用简洁的一体鳍片把局部热点转化为可被空气带走的扩展表面，用极小体积换取可接受的温升控制。它不追求复杂结构，而是在尺寸边界、加工可行性、装配方式和热性能之间取得平衡，适合作为低功耗芯片散热方案中的基础零件进行选型和数字化验证。
