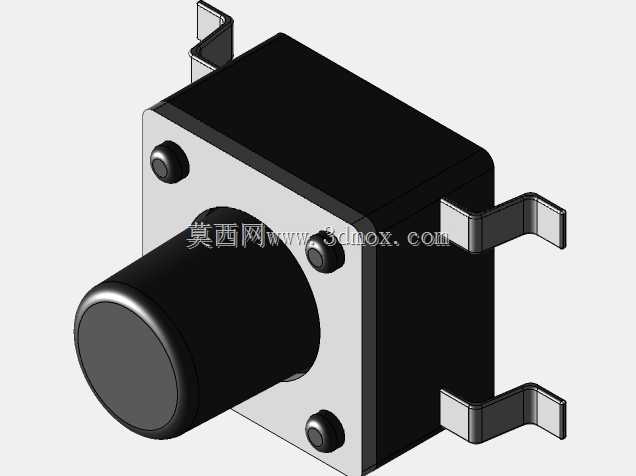

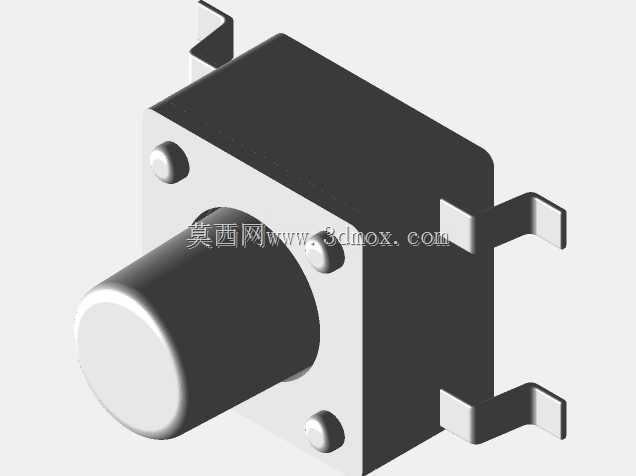

在消费电子、工业控制板卡、仪器仪表的人机交互回路里,这类四脚贴片轻触按键是最常见的输入触发元件,日常承担参数设置、功能切换、复位确认这类瞬时通断操作。它不需要持续锁止,按下时内部弹片形变接通两路引脚,松开后弹片回弹断开,属于典型的瞬时接触式开关。

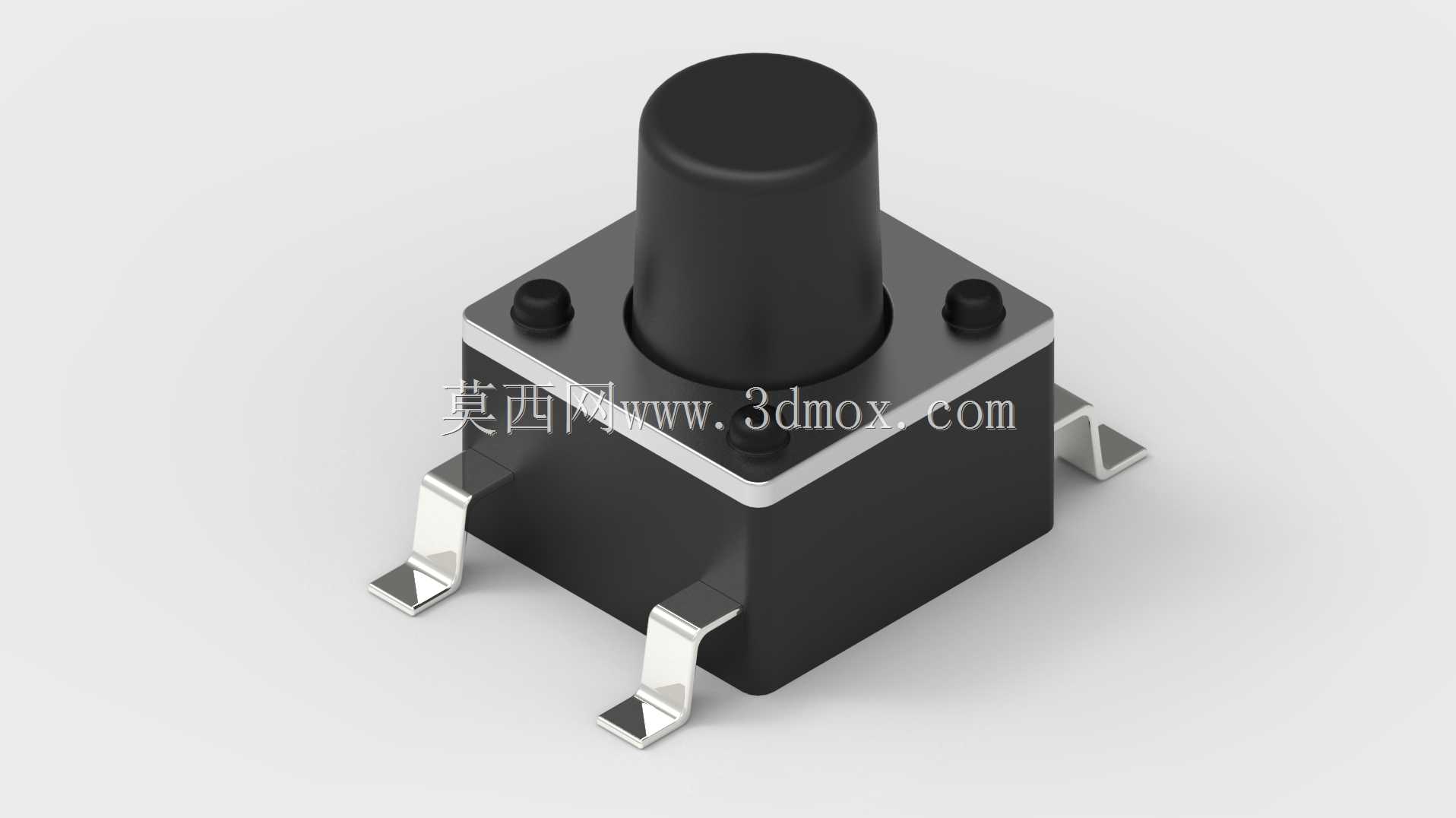

从结构上看,该元件采用方形基座加圆柱形按压柱的经典布局,基座四个角预留了定位凸点,既可以在SMT贴片时配合钢网与吸嘴完成取放定位,也能在过回流焊过程中限制元件偏移。四引脚分成两组连通回路,相比两脚设计,一方面提升了PCB焊接后的机械锚固强度,另一方面在按键受侧向按压力时,能分散焊盘受力,降低长期使用后焊盘起翘、引脚脱焊的概率。两侧向外弯折的鸥翼型引脚,是贴片封装的典型特征,引脚末端的平整焊接面可以与PCB焊盘充分贴合,焊接后的焊点能够同时承受垂直方向按压力与水平方向的剪切力。
设计这类元件的三维数模时,首先要锁定安装边界:基座底面为PCB贴合面,所有引脚的共面度必须控制在合理公差内,否则贴片时会出现虚焊、立碑缺陷。按压柱的行程通常较短,建模时要预留出按压行程空间,外壳顶部到按压柱顶端的高度差,决定了面板开孔后按键露出的高度——如果是配合设备外壳使用,外壳开孔直径要略大于按压柱直径,同时小于基座顶部方形轮廓,避免按键从面板外侧脱出。基座四角的固定柱高度要与外壳内部的限位槽匹配,既限制按键本体在PCB上的转动,也能在按键被大力按压时,将部分力直接传递到壳体而非全部由焊盘承担。
内部结构层面,这类轻触开关一般在黑色绝缘基座内嵌入金属弹片与接触端子,按压柱向下的力直接作用在圆形金属弹片上,弹片中央下凹接触底部端子实现导通。建模时虽然可以简化内部弹片的细微纹路,但必须还原弹片的安装空间与按压形变区间,否则在整机结构干涉检查时,无法判断外壳内部筋位是否会挤压按键导致误触发。很多新手工程师在布局PCB时,只关注按键的焊盘封装,忽略了按键上方的操作空间:如果按键正上方有外壳加强筋、显示屏排线或者其他元件,按下按键时按压柱会与这些部件发生剐蹭,直接导致卡键、无法回弹。
实际选型应用中,这类按键的触发力度有不同档位,消费类遥控器偏向轻柔手感,工业设备面板则会选择力度偏大的型号,避免现场油污、振动环境下出现误触。该模型还原的外形尺寸可以直接适配常规6×6mm系列轻触开关的PCB封装,在做板框布局时,按键周边要留出至少0.5mm的避让距离,方便贴片吸嘴抓取,也避免相邻元件过高影响手指操作。对于需要做防水处理的设备,还可以在该按键基础上叠加硅胶按键帽,建模时要同步计算硅胶帽的壁厚与按压行程,保证叠加后总行程不会超过内部弹片的最大形变极限,防止弹片被过度按压产生塑性变形,失去回弹能力。
从整机装配的角度看,这类贴片按键全部采用表面贴装工艺,不需要在PCB上钻孔,能够和其他表贴元件一次性过炉完成焊接,大幅提升生产效率。四脚设计中每两个相邻引脚为同一导通极,PCB布线时可以将两个引脚分别走线,实现回路冗余,即便其中一个焊点出现虚焊,另一组引脚仍能保证回路导通,提升设备长期运行的可靠性。在三维结构校验阶段,要重点检查按键按压柱顶端与外壳内表面的间隙:未按压状态下间隙通常在0.3-0.8mm之间,间隙过大则按键手感虚位大,间隙过小则外壳公差累积后会持续压住按键,造成常通故障。同时要确认鸥翼引脚的弯折角度与伸出长度,引脚过长会在焊接后与周边焊盘发生短路,过短则会减少焊点润湿面积,降低焊接强度。
