MAXXH1810刀片式2x1保险座结构设计

　　在低压配电与电子设备内部，过流保护件的安装可靠性直接决定整机故障时的安全边界。这款2x1规格刀片式保险座，核心作用是为标准插片保险丝提供稳定的机械夹持与电气连接，当回路电流超出额定阈值时，内部熔丝熔断切断电路，避免后端线束、功率器件过热烧毁。

　　从实际装机场景看，这类保险座大量出现在工业控制柜的端子排旁、小型电源模块的输入侧、车载改装电路以及测试仪器的供电支路中。和传统引线焊接式保险丝座不同，刀片结构不需要额外焊线，保险丝直接插入即可完成固定，后期运维更换时徒手就能操作，不需要动用烙铁，适合产线批量装配与现场快速检修。

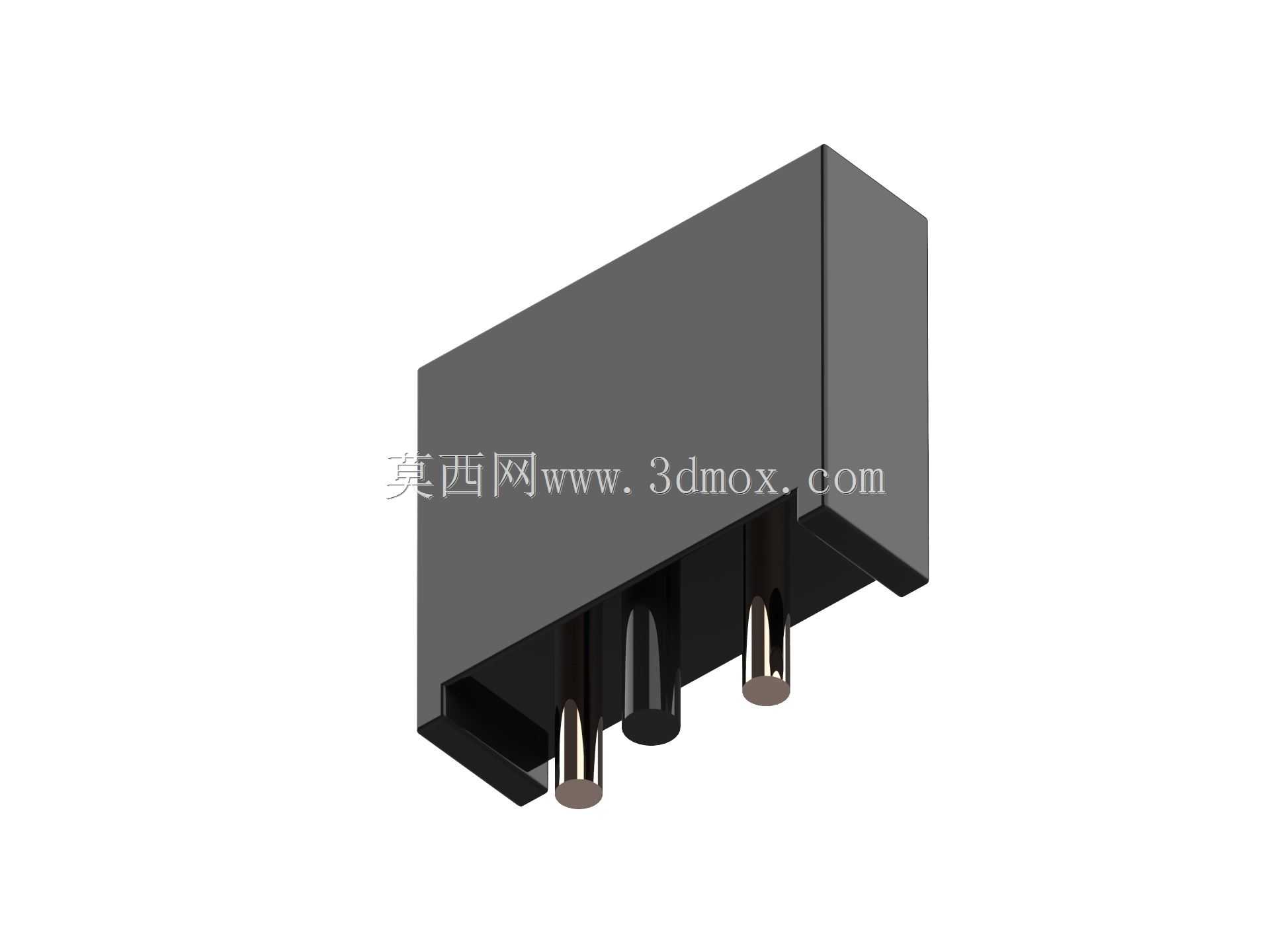

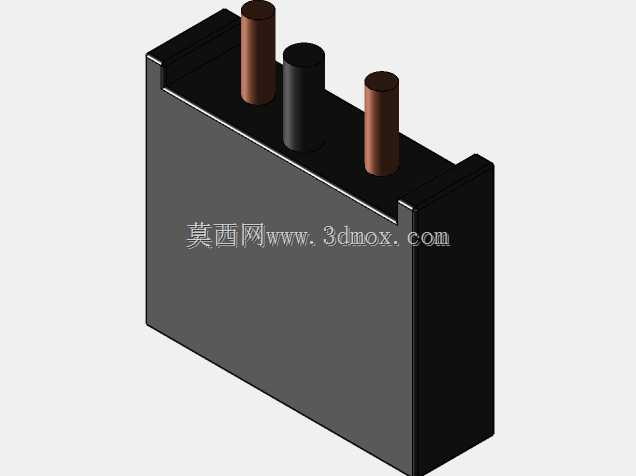

　　设计上首先要保证夹持力的长期稳定。座体内部的导电夹片采用弹性铜合金冲压成型，夹口的张开量与插片厚度做过匹配，既不能过紧导致保险丝插拔困难，也不能过松造成接触电阻偏大、工作时发热。插片插入后，夹片两侧形成多点接触，即便设备运行中存在持续振动，也不会出现松脱断电的问题。底部引出的三个金属插针，用于穿过PCB板进行波峰焊或回流焊，插针的排布间距符合常规板上元件的网格规范，焊接后插针与座体本体形成垂直受力支撑，能承受保险丝插拔时的侧向力，避免长期使用后座体从板面翘起。

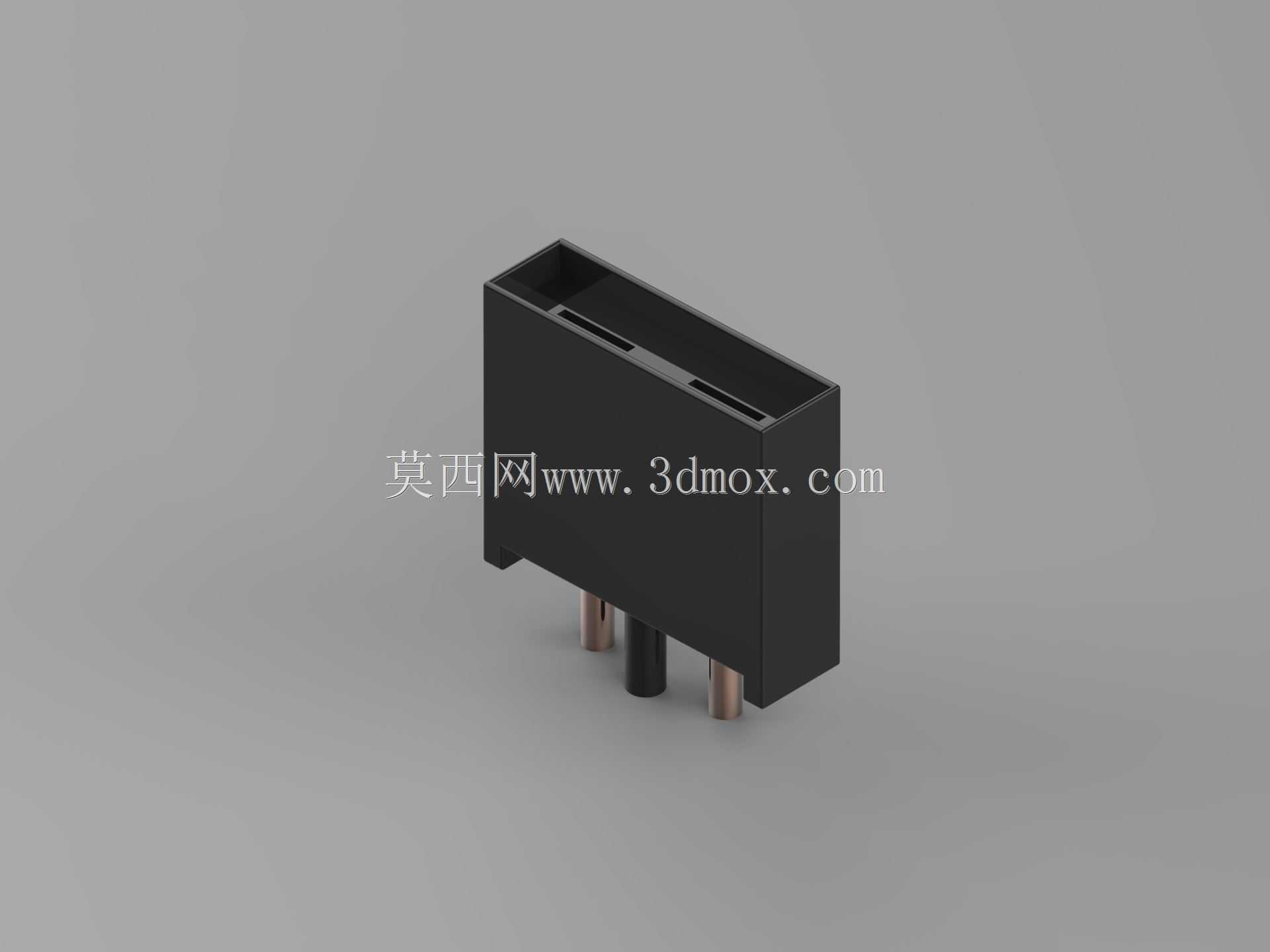

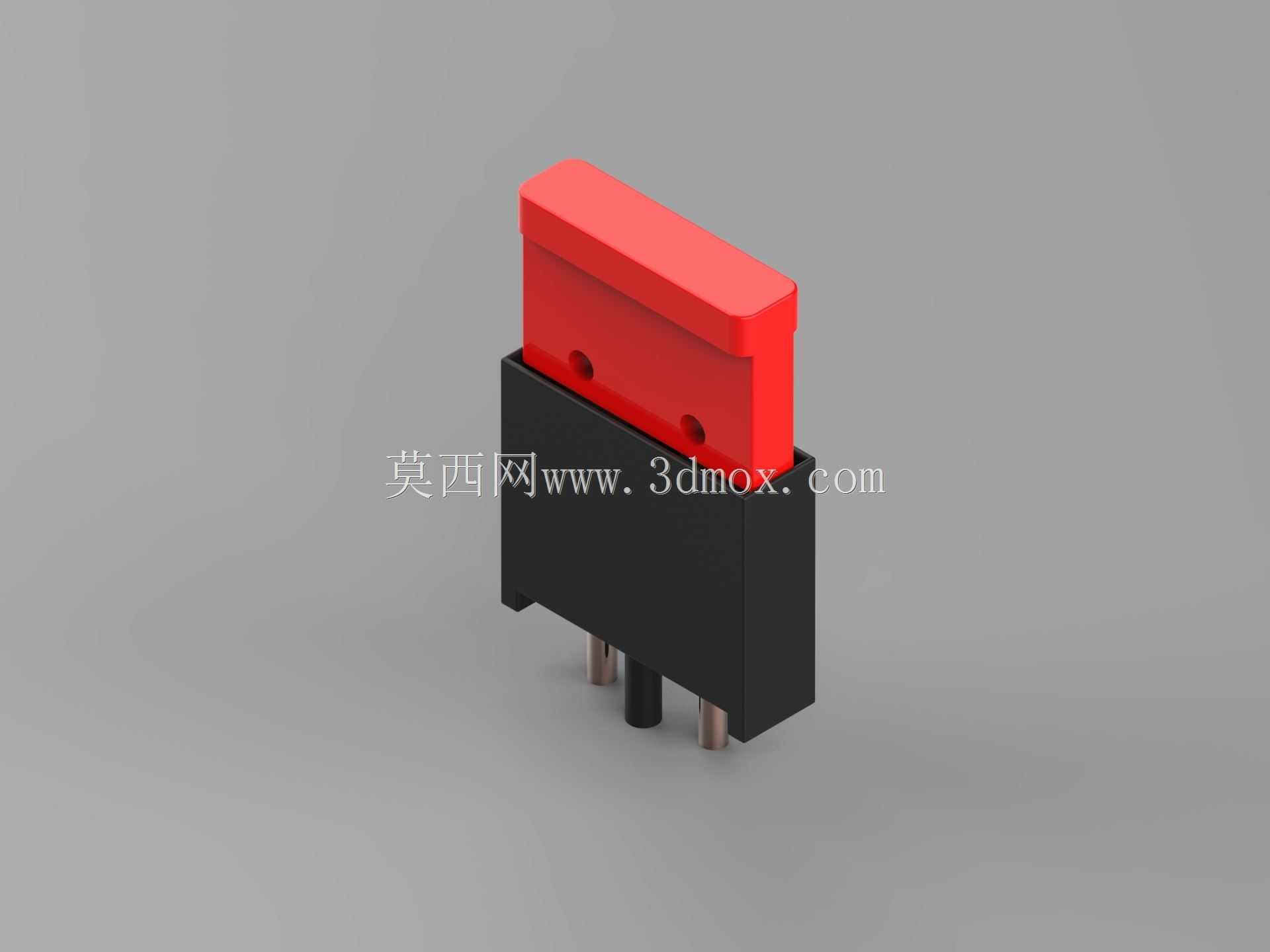

　　绝缘本体分为黑色基座与红色上盖两部分。黑色基座承担主要的结构固定与绝缘隔离功能，将带电的夹片完全包裹在内，只留出保险丝插入口与底部焊针，防止相邻回路之间发生短路，也避免运维人员误触带电部位。红色上盖一方面起到视觉区分作用，在密集排布的元件中可以快速识别保险点位，另一方面对插入的保险丝形成上部防护，阻挡灰尘、金属碎屑直接落到熔丝部位，同时上盖与基座之间的卡扣结构不需要螺丝固定，装配时直接压合即可，减少整机装配的零件数量与工序时间。

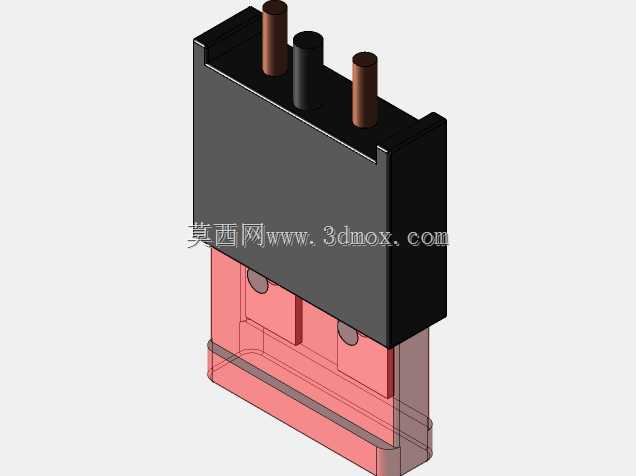

　　从安装边界来看，该保险座采用直插PCB安装方式，本体在板面上占据的长宽尺寸紧凑，2x1的排布意味着单座仅容纳一路保险丝，适合在板面空间有限、需要分散布置保护点的场合使用。高度方向上，保险丝完全插入后顶部与上盖齐平，不会额外占用过多板上垂直空间，周边不需要预留过大的操作余量，只需在保险座正上方留出手指插拔的空间即可。焊针伸出板面的长度符合常规PCB焊接工艺要求，既能保证焊锡充分浸润形成可靠焊点，也不会因针脚过长导致背面与其他元件干涉。

　　结构建模过程中，需要重点处理夹片与绝缘本体之间的配合公差。夹片在基座内的定位槽要限制其前后左右的窜动，只保留夹持方向的弹性变形空间；插针与夹片之间的连接部位要保证导电连续性，建模时需贴合实际冲压折弯的工艺形状，避免出现无法加工的尖锐死角。上下盖的卡扣配合量要控制在合理范围，既要保证扣合后不会自行松脱，也要避免反复拆卸后卡扣发生塑性断裂。

　　在电气性能层面，该结构的绝缘材料具备足够的耐温等级，能够承受夹片在额定载流时的温升，不会因长期受热出现变形、脆化。基座的分隔筋将两个电极完全隔离，满足电气间隙与爬电距离的要求，即便在潮湿、多尘的工业环境中，也能维持稳定的绝缘性能。

　　对于板级电路设计人员来说，选用这类保险座时可以直接按照其安装孔位在PCB上预留焊盘与本体轮廓，不需要额外设计固定结构；对于设备运维人员，标准化的插片保险丝具备统一的外形尺寸，更换时不需要辨别复杂的接线方向，大幅降低维护出错概率。整体结构没有多余的活动零件，依靠材料本身的弹性与卡扣实现装配与夹持，长期使用的故障率低，是小功率回路过流保护的典型可靠连接件。
