在气动、液压、传感检测以及小型流体管路布置中,直径6mm左右的软管、硬管经常需要在设备面板、支架或型材表面进行可靠固定。这类管路直径小、排布密集,若采用扎带捆扎,后期维护拆装不便;若使用普通抱箍,又往往需要额外配置螺母或焊接螺柱,占用空间较多。带嵌入式M6螺母的管道卡夹正是针对这一工程场景形成的紧凑固定方案,其核心价值在于把夹持管路和提供安装螺纹这两个功能整合到同一个塑件或金属件中,减少装配时的零件数量。

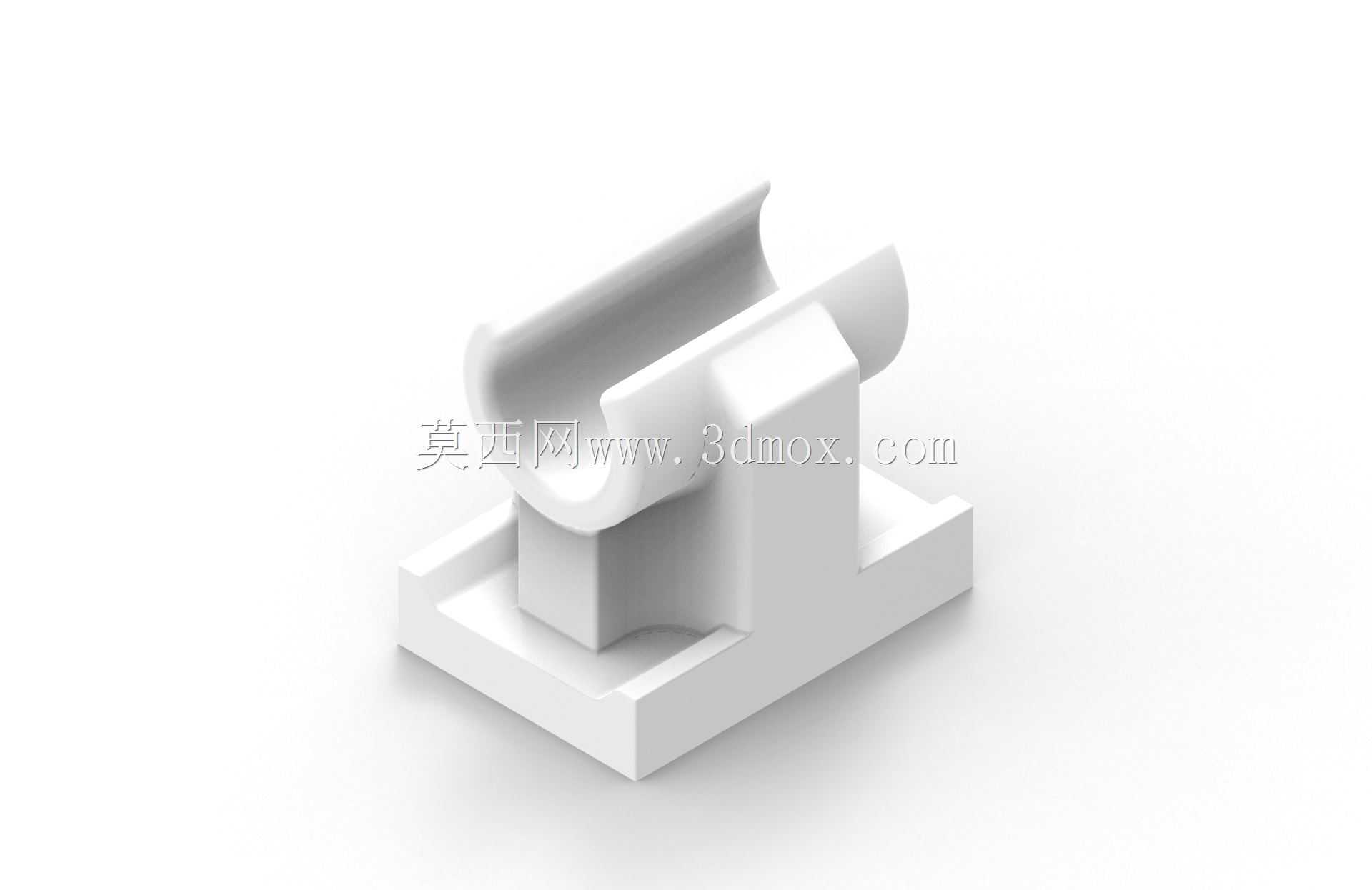

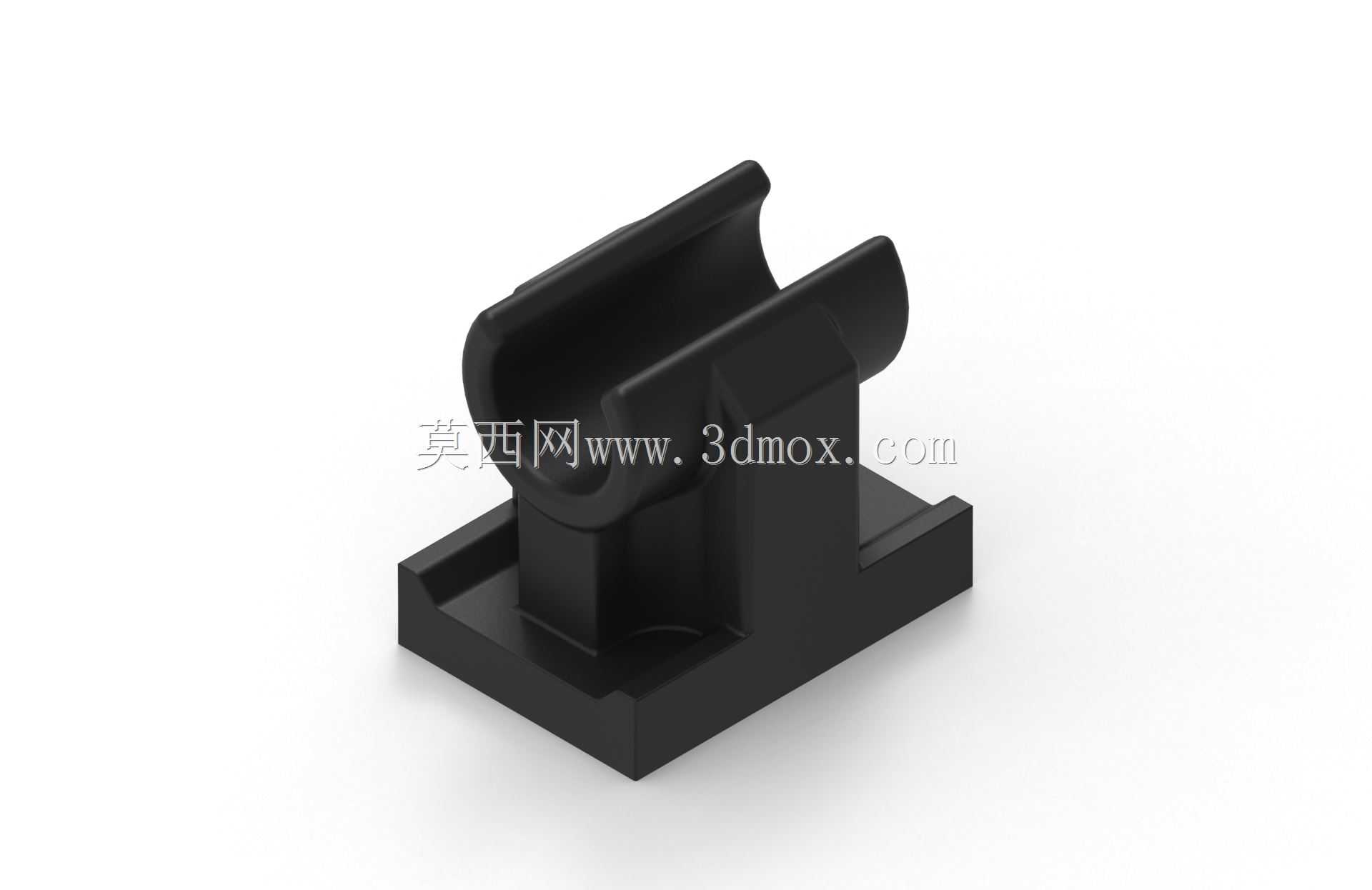

从实际使用看,该卡夹上部为开口式弧形承托结构,弧面按D=6mm管道的外轮廓设计,能够与圆管形成较大面积接触。夹持时不必让管道承受过大的局部压紧力,即可限制其径向窜动和轴向滑移。对于尼龙管、PU管、特氟龙管等表面较软的管路,这种圆弧托持方式比尖锐卡爪更有利于保护管壁;对于铜管、铝管或轻型不锈钢管,则能在振动环境下维持稳定姿态,减少管路接头处因反复摆动产生的疲劳应力。

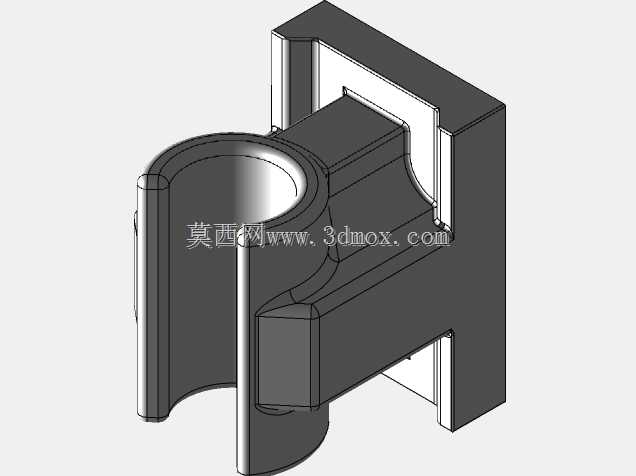

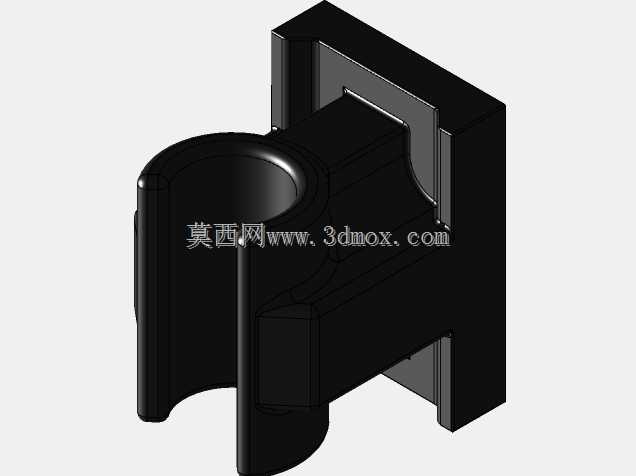

下部基座承担与设备基体连接的任务。嵌入式M6螺母被预置在基座内部,安装时只需从背面或下方穿入螺栓,即可把整个卡夹锁紧在安装面上。相比自攻螺钉孔,预埋金属螺母具有更高的重复装拆寿命,也能提供更稳定的预紧力;相比卡入式薄板卡扣,螺栓连接更适合需要长期保持位置精度的工业设备。基座底面通常设计为平面,以便贴合安装板表面;侧面和底部的加强结构则用于抵消拧紧螺栓时产生的局部应力,避免底座在受力后开裂或变形。
设计这类卡夹时,首先要确定的是管道夹持中心与安装面之间的高度关系。高度过低,管道可能贴近板面,影响保温层、护套或接头操作空间;高度过高,则会增加悬臂长度,在振动条件下放大力矩。弧形槽的开口宽度也需要权衡:开口过小,管路装入困难;开口过大,固定后容易松脱。较合理的做法是让开口略小于管径,依靠材料弹性或结构变形完成卡入,同时在弧槽两侧保留足够厚度,保证长期夹持后不产生明显蠕变。
嵌入式螺母区域的设计同样关键。螺母不能仅靠简单放置在孔位中,而应通过多边形外缘、滚花或台阶结构与本体形成止转和防拔配合。若采用注塑成型,螺母周围需要设置均匀壁厚,避免塑料冷却收缩造成螺母歪斜;若采用机加工金属件,则要控制螺母安装孔与螺栓过孔的同轴度,否则装配时螺栓容易偏斜,导致夹紧力不足。基座与上部弧形夹臂之间的过渡区应避免尖角,采用圆弧或加强筋连接,以改善受力路径。
在安装边界方面,该卡夹适用于外径接近6mm的管路,相邻卡夹间距应根据管路刚度、介质压力和设备振动条件确定。走线较直、压力波动小的场合可适当放大间距;在运动部件附近、管路频繁摆动或接头集中的区域,应加密固定点。安装面需要具备足够的平面度和强度,螺栓拧紧时应遵循适度预紧原则,避免因过度压缩使基座变形,进而影响上部弧槽对管道的圆度约束。
在三维建模过程中,应分别建立管道、卡夹本体、嵌装螺母和安装螺栓的装配关系,而不是只画单一外观件。弧面直径、开口尺寸、底座安装孔位、螺母外圆以及扳手操作空间都需要在装配体中检查。尤其要验证管道装入时是否与夹臂发生干涉,螺栓头部或螺母下方是否留有足够工具空间,以及成排布置时多个卡夹之间是否会互相冲突。通过这些校核,可以让模型不仅用于展示,更能直接服务于管路布局设计和设备选型。
