网纹滚花辊精密工业零件三维设计

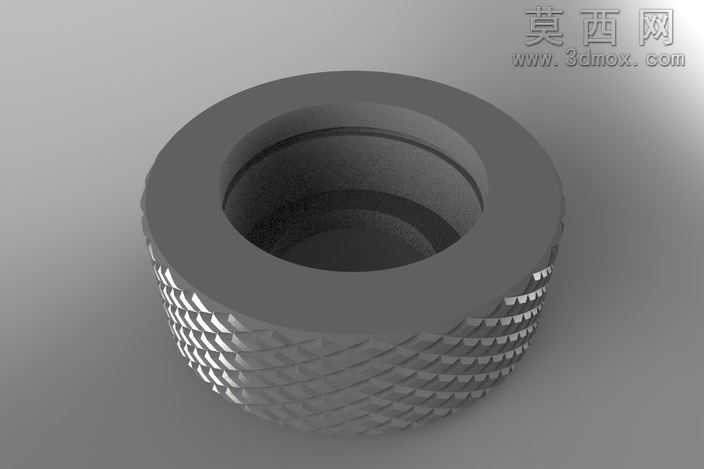

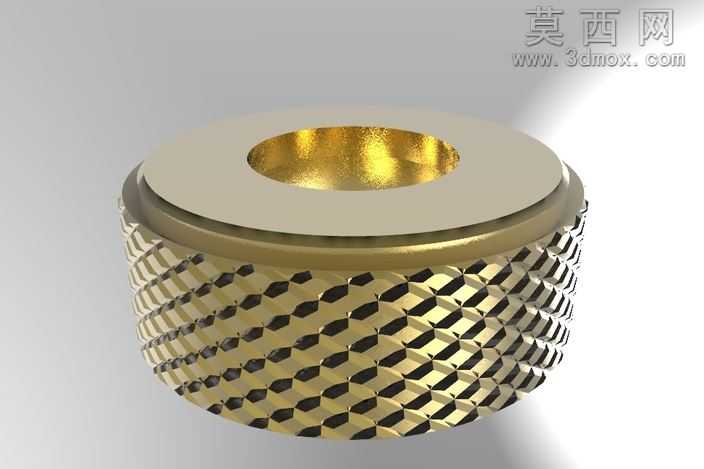

本作品为网纹滚花辊的三维参数化设计成果，整体采用回转体类零件的建模逻辑完成全流程制作。建模阶段首先以中心轴线为基准绘制内外径的截面轮廓，通过回转特征生成辊体的基础基体，内孔部分严格按照标准配合尺寸设计，保证后续与传动轴的装配公差符合机械设计规范。外表面的网纹滚花结构是本次建模的核心难点，没有采用简单的贴图模拟方式，而是通过参数化方程驱动的阵列特征完成实体构建：首先绘制单个菱形滚花齿的截面轮廓，通过扫掠特征生成单个齿形实体，再以辊体的圆柱面为参考，分别沿轴向与周向设置等距阵列参数，同时控制齿形的螺旋升角与实际加工的滚花工艺参数保持一致，最终生成完整的连续网纹结构，所有齿形的棱角、齿距、齿深都完全符合工业滚花零件的加工标准，不存在特征变形、阵列错位的问题。材质与渲染阶段，针对零件的实际使用场景做了精细化的材质区分：内孔表面与辊体两端的端面采用硬质合金的金属材质，调整粗糙度参数模拟磨削加工后的哑光金属质感，还原金属表面细微的加工纹理；外表面的滚花齿部分采用黄铜合金材质，调整金属度、反射光泽度参数，模拟黄铜材质特有的暖金色金属反光效果，同时在齿根位置添加极细微的深色阴影，强化滚花结构的立体层次感，让网纹的凹凸质感更加真实。结构设计上充分考虑了滚花辊的实际使用需求，整体壁厚均匀，内孔与外圆的同轴度公差通过基准约束严格控制，两端的台阶结构做了微小的倒角处理，既避免装配时的锐边划伤，也符合实际零件的加工工艺要求，不存在无法加工的尖锐结构。整个模型的特征树逻辑清晰，所有参数都可编辑调整，能够直接用于工程图导出、装配模拟、加工仿真等后续工业场景，渲染效果也能够直观展示零件完工后的真实外观状态，兼顾了工业实用性与视觉展示效果。
