五寸触控显示模组带XPT2046控制器

　　该模型呈现的是一块集成XPT2046触摸控制器的5英寸HDMI显示组件，整体由液晶面板、背光结构、触摸控制板、排针接口及固定孔位构成。在工程应用中，这类模组常被嵌入小型检测仪器、桌面控制终端、实验平台面板以及简易人机交互界面中，用于完成参数显示、状态反馈和触点坐标采集。与单纯显示屏相比，带触摸控制的结构更强调显示区与感应区的重合精度，也要求板边接插件在装配后不与外壳侧壁、支撑柱或内部线束发生干涉。

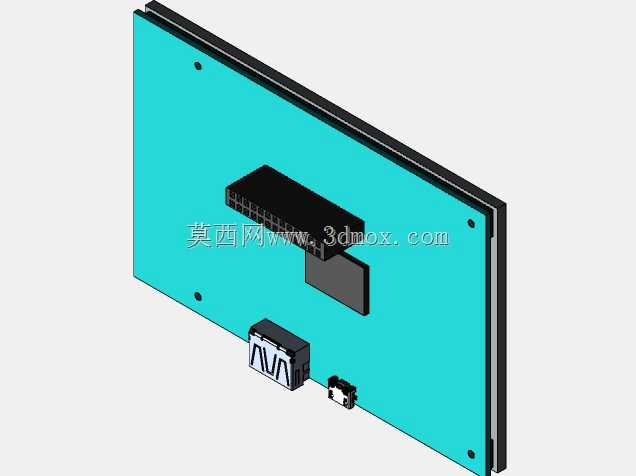

　　从结构形态看，显示面为矩形平板，四周保留窄边，黑色边框用于界定有效可视区域并遮蔽面板边缘的封胶与走线。模型中青色面代表显示模组的背部支撑或安装基准面，该面在实际产品中通常对应金属背板或加强板，用于提高平面度并为螺丝固定提供刚性基础。板上分布的小孔用于装配定位，孔位靠近边角，能够在有限空间内提供稳定夹持，同时避免压紧力直接作用于玻璃边缘。

　　XPT2046是典型的电阻式触摸屏控制芯片，其作用是将触摸层产生的电压变化转换为坐标数据。模型虽然以简化几何表达芯片及外围电路，但保留了排针、接口和板卡相对位置，这对结构工程师判断接线方向、插拔空间和外壳开窗位置很有价值。背部黑色长条形排针用于信号连接，其高度决定了后盖与PCB之间的最小净空；下方较小的插座和接口则对应电源、通信或显示信号输入。建模时若只关注屏幕外形而忽略这些突出元件，后续很容易出现外壳合模后顶住连接器、线束弯折半径不足或维修无法拔插的问题。

　　设计思路上，这类组件通常先确定有效显示区，再反推边框宽度、背部板卡尺寸和安装孔坐标。5英寸屏幕适合手持式或台式设备，面积足以显示曲线、按钮和数值，又不会让面板过于宽大。HDMI接口形式说明它可直接输出视频信号，减少主控端的显示驱动复杂度；XPT2046则通过独立通道完成触摸采样，使显示与输入在同一物理界面上结合。电阻触摸方案在工业小屏中仍有应用价值，尤其在戴手套操作、需要按压确认或成本敏感的场景下，其触发方式比电容触摸更直接。

　　安装边界方面，需要同时考虑正面可视窗口和背部元件容纳空间。正面开窗应略小于黑边宽度，以遮盖液晶屏边缘并防止漏光；背部则需围绕排针和接口预留矩形避让区，不能简单按平板厚度计算内腔深度。固定孔周围应留出沉台或支撑面，使螺丝压紧时力量传递到背板而非玻璃。若设备存在振动，还应在屏幕与外壳之间加入缓冲泡棉或橡胶垫，避免刚性接触导致白斑、波纹或触摸误触发。

　　三维建模时，显示面可作为主装配基准，背部PCB以贴合面定位，再依据排针高度建立安装坐标系。对外观面而言，边框圆角、屏幕黑边和接口方向需要与实际采购件一致；对内部结构而言，接插件末端的安全距离、插头尾部出线方向以及螺丝柱外径都应纳入检查。该模型适合用于面板布局评审、安装空间校核和人机界面方案验证，能够帮助设计者在开模或裁切外壳前发现屏幕与壳体、线束、主板之间的潜在冲突。
