带红色翘板的IEC开关熔断器结构

　　这类带红色操作翘板的IEC开关熔断器，常见于小型机电设备、仪器仪表、工控终端、电源入口和测试台架中。它不是单纯的通断按钮，而是把手动断电与后端回路过流保护整合在同一安装面上，适合空间紧凑、维护动作要求直接的面板区域。实际使用时，操作者通过外露翘板即可切断输入电源，熔断器则在异常电流出现时快速断开，避免故障扩大到变压器、控制板、电机驱动或其他敏感负载。

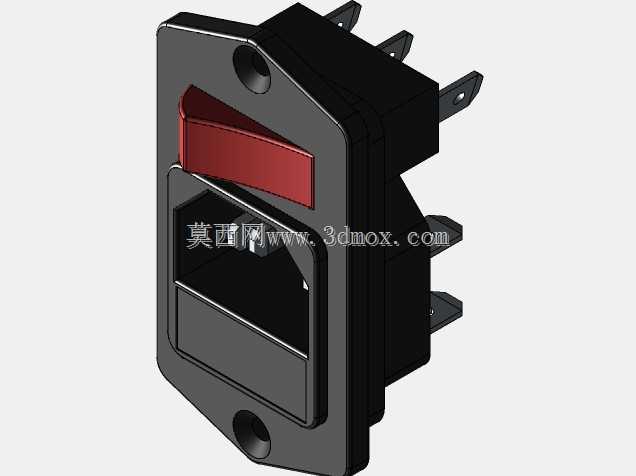

　　从结构上看，主体采用黑色绝缘壳体，正面形成下沉式操作区，红色翘板位于上部，颜色对比明确，便于在设备面板上快速识别电源状态。翘板下方设置带边框的容纳区域，用于布置保险丝相关结构，既保留操作手感，也让更换或检查动作集中在同一侧。壳体两侧伸出多片接线端子，端子方向与面板安装面垂直，便于在设备内部沿背板方向走线，减少线束弯折。前端法兰带有两个安装孔，可直接通过螺钉固定在面板或支架上，安装后主体大部分位于面板后侧，仅操作面和必要轮廓外露。

　　设计这类元件时，首先要处理的是爬电距离和电气间隙。不同极性端子之间、带电端子与安装金属面板之间，需要依靠壳体筋位、凹槽和端子排布形成足够隔离。模型中可以看到壳体并非简单方块，而是在端子根部、侧壁和法兰连接处做了层次变化，这些结构既用于增强塑件刚性，也承担绝缘分隔作用。翘板转轴区域需要兼顾摆动行程与限位，红色操作件在按下或抬起时不能与周边边框干涉，同时要给内部触点或联动件保留稳定运动空间。下沉式边框能够限制翘板侧向窜动，并在误触场景下提供一定防护。

　　熔断器容纳区的设计重点在于可达性和定位可靠性。保险丝不能在振动环境中松脱，也不能因为壳体公差而出现接触偏斜。周边边框和底部支撑面需要形成明确的安装边界，使保险丝沿预定方向装入，并让接触件保持稳定压力。对于设备厂而言，这种把开关动作和熔断保护集中布置的方式，可以减少面板开孔数量，缩短电源入口到保护点的路径，也让售后排查更直观。

　　在三维建模中，外形尺寸需要围绕面板开孔、后侧深度和端子间距来控制。法兰轮廓决定了面板外露尺寸，两个安装孔的中心距是装配校核关键；后侧壳体高度则影响设备内部可用空间，尤其在薄型控制柜或台式仪器中，不能与线束槽、支架、电源模块发生冲突。接线端子的伸出长度、宽度和厚度要按实际接线方式预留，若采用插片连接，还需校核接插件插拔方向与手指操作空间。模型中端子呈上下两排分布，布线时可将输入、输出线分层整理，避免多股导线在端子侧互相挤压。

　　从选型角度看，这类元件适用于需要频繁本地断电但不希望额外布置独立保险丝座的场合。红色翘板适合作为电源切断的视觉提示，黑色壳体则能吸收面板加工误差并与多数设备外观协调。安装边界上，面板厚度、螺钉头沉台、后侧最小净空和线束弯曲半径都应同步检查。若设备处于振动较强的移动平台上，还应关注端子固定方式和保险丝压紧结构，不能只看正面外观。

　　建模时可将整体拆分为绝缘壳体、红色翘板、端子、保险丝容纳件等几个实体部分。壳体拔模方向应与注塑成型一致，侧壁厚度尽量均匀，安装孔周围适当加厚以承受螺钉锁紧力。翘板与壳体之间保留小而稳定的配合间隙，转轴位置可通过局部凸轴或孔位体现。端子片需要给出真实厚度和倒角，避免在装配体中变成无法接线的薄片。若用于整机数字样机，还应把操作行程、保险丝拆装方向和接插件包络体一并建出，这样在干涉检查时才能反映真实维护场景。

　　该结构的价值在于把电源控制、过流保护、面板安装和内部接线四个需求压缩到一个紧凑模块内。对结构工程师来说，它不是孤立的外观件，而是设备电气边界的一部分；对电气工程师来说，端子位置、保护位置和操作面的关系直接影响走线与维护效率。理解这些尺寸和功能约束后，再将模型放入控制柜、仪器外壳或小型设备面板中，就能更准确地判断开孔、固定、接地、绝缘和线束走向。
