76x76带4mm香蕉母座的扬声器接线端子

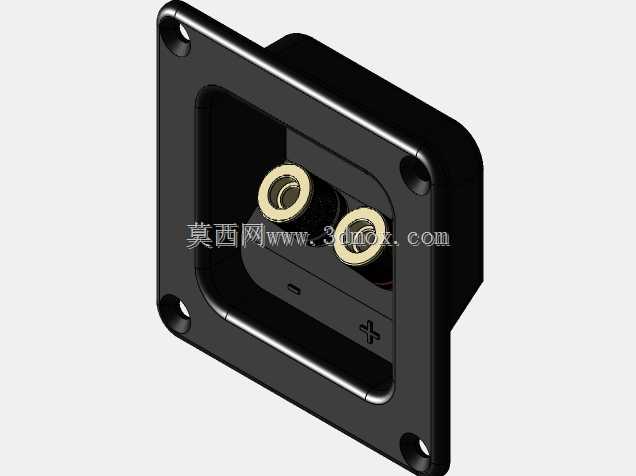

　　在专业音响、工业音频设备以及定制化机柜布线场景中，扬声器输出端的连接可靠性直接影响整套系统的声学表现与运维效率。这款76x76规格的方形安装扬声器端子，正是为面板嵌入式安装而设计的接插组件，它将两路接线通道整合在统一的方形法兰座内，既解决了多线分设带来的面板开孔杂乱问题，也为现场快速插拔、极性识别提供了结构化载体。从结构形态上看，端子主体采用方形法兰外框，四个角位预留沉头安装孔，适配标准76mm见方的面板开孔尺寸，安装后法兰面与设备面板贴合平整，不会突出过多影响外观或造成磕碰。法兰内侧下沉形成容纳腔，两个4mm规格的香蕉母接头沿水平方向排布在腔体中央，母座外圈采用金属环加固，既保证插头插拔时的同轴导向，

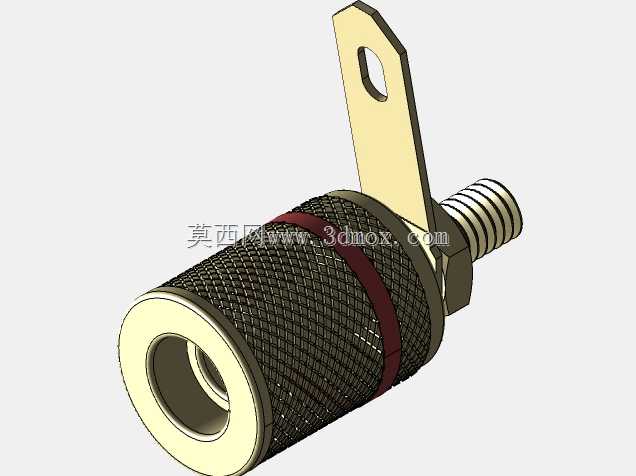

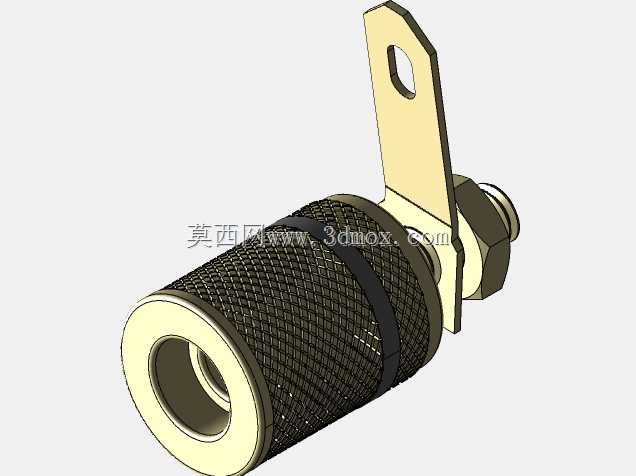

　　也能在多次插拔后维持接触压力稳定。腔体下方模压有清晰的极性标识，正极端对应红色绝缘环，负极端对应黑色或金属原色环，施工人员无需额外对照图纸即可快速完成接线，避免反接导致的声场相位错误。设计思路上，这款端子优先考虑了现场装调的容错性与长期使用的耐久性。方形外框相比圆形端子具备更好的抗扭转能力，螺丝锁紧后不会因插头插拔力而发生跟转；下沉式腔体将带电接插部位隐藏在法兰平面以下，降低了金属工具误触造成短路的风险，同时也能减少灰尘、液体直接溅入接触区的概率。两个香蕉母座的中心距经过匹配设定，适配标准双香蕉插头的间距，既支持单路4mm香蕉插头单独插入，也支持双联插头一次性对接，兼顾零散接线与成品线束快速连接两种工况。从安装边界来看，

　　76mm的外廓尺寸决定了它在面板上需要占据约80mm见方的操作空间，四个安装孔的孔位分布在法兰四角，选用对应规格的沉头螺丝即可从正面完成固定，背面则需预留足够的接线弯折与母座尾部焊接/压接空间。在箱体或机柜内部布线时，导线从端子尾部接入，可采用焊片压接后螺丝紧固，也可直接焊接于母座尾端，具体方式依线缆线径与载流需求确定；由于4mm香蕉接头本身具备较大的接触面积，能够满足中大功率扬声器回路的载流要求，适用于主扩音箱、返听音箱、工业广播号角以及大功率测试音腔等场景。在三维建模过程中，这类端子的法兰安装面、母座同轴度、安装孔沉头深度都是需要重点控制的尺寸。法兰面作为安装基准，需保证平面度，避免锁紧后出现应力集中导致塑料座开裂；

　　两个香蕉母座的内孔需保持同轴，孔壁与金属衬套的配合间隙要控制在合理范围，过松会造成接触晃动，过紧则导致插拔力过大甚至损伤插头。沉头孔的锥角与深度要匹配所选螺丝规格，确保螺丝头部完全沉入法兰面以下，不影响端子与面板的贴合。腔体内部的加强筋布局同样关键，它在不显著增加壁厚的前提下提升了整体刚性，防止插拔时侧壁发生形变。实际选型应用中，这类方形端子常被用于定制音箱面板、功放输出背板、移动演出接线盒以及音频测试工装。在固定安装场景下，它可以替代传统的接线柱排，让面板布局更加规整；在需要频繁换接的测试或演出场景中，香蕉插头的快速插拔特性能够大幅缩短接线时间，而统一的方形安装尺寸也便于在标准面板上预制开孔，实现不同设备间的端子互换。此外，端子的黑色主体与金属接插件形成视觉区分，极性标识在暗光环境下也能通过颜色与模压符号快速辨认，降低现场接线的出错率。围绕接触可靠性，母座内部的弹片结构会在插头插入时形成多触点环抱，保证电流通过时接触电阻稳定，减少大信号下的发热与信号损耗。外部法兰则承担机械固定与防护作用，将接插力传递至面板而非内部焊点，避免长期使用后引线从根部断裂。整体结构没有多余的复杂活动部件，维护时只需从背面松开接线、卸下四角螺丝即可整体更换，适合在批量设备制造与后期运维中使用。
