4mm红色母端香蕉扬声器接线座

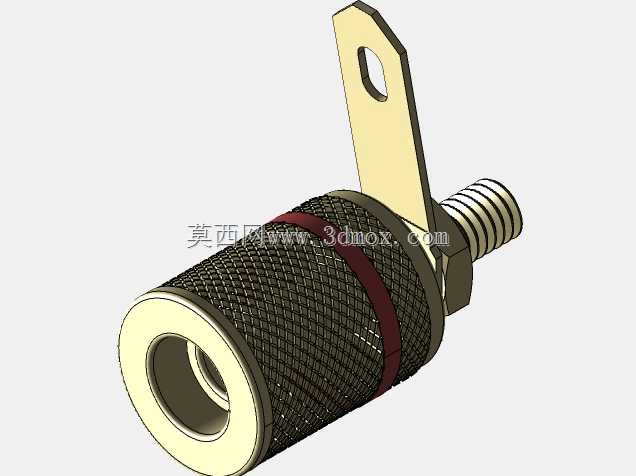

　　在音频测试架、功放面板、实验电源、教学仪器以及扬声器分线盒中，4mm香蕉插孔承担着快速插拔与可靠导通的作用。这个红色母端连接器采用面板安装结构，前端为标准4mm插孔，后端带螺纹锁紧段，侧面伸出带孔固定片，能够在金属或绝缘面板上形成稳定的机械定位。红色绝缘外圈用于极性或通道识别，在多接线端子并列布置时，可与黑色、蓝色、绿色等插座形成明确区分，降低装配和维护过程中的误插概率。

　　从实际使用看，这类插座并不只是一个简单的通孔件。前端金属套需要与香蕉插头形成足够的接触面积，内壁弹性收口要保证插头插入后既有适度阻尼，又不会因长期插拔而松脱。外圈滚花或网纹结构增加了手指拧动时的摩擦力，也让绝缘件在面板孔内具备一定的抗转能力。后端螺纹段配合螺母、垫片压紧面板，适合在机箱开孔后完成装配；侧耳则可用于附加定位、接地搭接或在空间受限时辅助防转。两种固定关系叠加后，连接器在频繁插拔工况下更不容易偏转、松动。

　　建模时需要把插孔、绝缘壳体、金属衬套、螺纹段、侧耳和锁紧件分别建立清楚。插孔轴线是整个零件的装配基准，前端面孔、内部接触腔和后端螺纹应保持同轴；侧耳上的安装孔中心到插孔轴线的距离直接决定面板上的孔位边界，若与相邻端子距离过近，会造成扳手空间不足或插头干涉。红色绝缘段的外径、滚花区域长度以及后端螺纹有效长度，都应与面板厚度、螺母压紧范围一起校核。对于需要在薄铝板、塑料面板或绝缘板上安装的场景，螺纹段过长会导致背面突出过多，过短则无法可靠锁紧。

　　该模型的外形边界可按典型面板接插件理解：前端插孔保持4mm规格，绝缘外壳直径略大于安装孔，后端螺纹直径小于面板开孔，侧耳沿径向延伸并带一个圆形固定孔。装配布局时，不仅要考虑插座本体所占空间，还要预留香蕉插头插入后的尾部长度，以及导线焊接或压接后的弯曲半径。若多个插座密集排列，插头手柄外径往往比插孔本身更大，孔心距不能只按金属件外径计算，必须按插头插拔手位和线缆出线方向复核。

　　结构设计上，金属导电部分与外部绝缘层之间应形成明确的包覆关系。前端开口处既要让插头顺利导入，又要避免裸露过多带电体；中部红色绝缘件承担握持、标识和隔离作用；后端螺纹与金属内芯连接，将电流路径引向焊接端或接线端。侧耳若参与接地，应与内部导电体保持设计规定的导通或隔离关系，不能在建模时简单合并为一个模糊实体。对于需要通过大电流的音频或试验电源场合，导电件壁厚、接触长度和接线端截面积都会影响温升与接触稳定性。

　　在设备选型阶段，工程师通常先确认插孔规格、额定电流、面板厚度和安装孔直径，再判断后端接线方式是否适合现有线束工艺。该模型呈现的是后侧螺纹加侧耳固定的形式，适合需要经常拆装、检修或改线的面板。它既可以用于扬声器输出端子，也可用于直流电源、信号发生器、负载测试台等场景。红色标识在这些场景中常被约定为正极、右声道或某一固定通道，因此外观颜色不是单纯装饰，而是装配信息的一部分。

　　三维表达中应重点还原插孔口部倒角、内部接触腔、外圈网纹、红色环带、六角锁紧位、侧耳开孔和后端外螺纹。倒角影响插头导入手感，网纹影响外观与防滑识别，螺纹长度决定螺母调节范围，侧耳孔位决定辅助安装方式。若后续要导出到装配体，还应把配合面区分出来：面板贴合面、螺母压紧面、插头插入配合面以及侧耳安装面各自承担不同约束。这样在整机布线仿真或干涉检查时，才能准确反映真实装配状态。

　　这类连接器虽然体积小，却处在人机操作与电气连接的交点上。插拔方向、扳手空间、颜色识别、线缆走向和面板强度都会影响最终使用体验。把接触可靠性、安装边界和标识功能在模型中表达完整，才能为面板开孔图、装配工艺卡和线束布置提供可靠依据。
