红色内螺纹扣接式连接器母接头结构

项目分类:通用五金配件 发布时间:2022-03-28 ID:593612
  • 红色内螺纹扣接式连接器母接头结构
  • 红色内螺纹扣接式连接器母接头结构

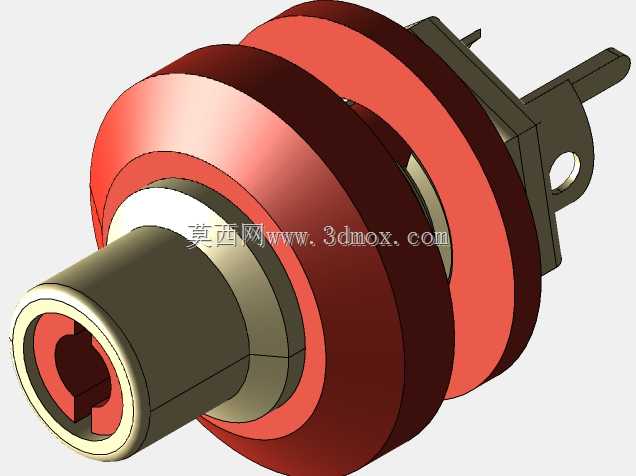

  该零件属于面板或壳体安装型连接器的母端接插部件,主要用于测试仪器、电源机柜、工业控制盒、音频信号转接面板以及需要频繁插拔接线的设备外壳上。其核心作用是在设备面板侧形成稳定的母端接口,外部公头插入后实现导电或信号连通,同时依靠自身卡扣结构完成与外壳的快速固定,减少螺钉装配带来的工序复杂度。

  从实际使用场景看,这类接头常见于需要外露接线柱的设备前面板。红色绝缘环通常承担极性识别、相序区分或功能标识作用,在多接头并排布置时,操作人员可通过颜色快速判断正负极、输入输出或不同信号通道,降低误插概率。接头前端金属筒体为插接导向区域,内孔容纳弹性接触件,公头插入后由内部接触结构提供夹持力;尾部伸出的金属片用于焊接导线、压接端子或直接搭接电路板,形成可靠的电流通路。

  结构设计上,零件采用扣式安装思路。中部多层环形台阶构成安装定位与限位边界:较细的前段穿过设备面板开孔,后方较大直径的肩部贴靠面板外侧,中间环槽或弹性卡扣进入面板孔后卡住板壁,从而限制接头轴向脱出。红色环位于外侧醒目位置,既可以作为绝缘隔套,也可在多联插座中形成颜色编码。后部金属支架带安装耳和小孔,可在需要时辅助定位、防转或与接地结构连接,避免接头在反复插拔过程中发生转动。

  建模时需要重点处理几个配合区域。首先是前端内孔与公头插针的配合,孔径、倒角和内部接触件空间直接影响插拔手感与接触可靠性;开口端部应设置导入倒角,使公头能够顺利进入而不刮伤接触面。其次是面板安装槽宽与卡扣外径,槽宽需匹配常见板厚,卡扣外径应略大于面板开孔,装配后产生足够保持力;肩部直径则要覆盖开孔边缘,保证外侧承压面完整。红色环的内外径、轴向宽度和与金属筒体的同轴度也需要控制,否则装配后会出现偏心、松动或外观不齐。

  安装边界方面,该接头沿轴向可分为插接段、面板固定段、绝缘标识段和尾部接线段。面板开孔通常取圆形,孔径由中段卡扣或筒体直径决定;外侧需预留肩部直径对应的沉台或平面空间,背部则要留出卡扣张开和尾部接线片伸展的空间。若多个接头并列安装,中心距不能只按外径计算,还要考虑扳手、手指插拔以及导线弯曲半径。尾部接片方向决定了布线走向,在密集面板中应与相邻接头错开,避免导线交叉挤压。

  功能特性上,这种扣接式母接头相比螺纹锁紧式接头装配更快,适合批量面板预装;相比完全粘接或压入式结构,它又具有更好的可拆卸性,维修更换时可从面板前后配合退出。金属主体提供机械强度和导电基础,红色环提供视觉识别与一定绝缘隔离,尾部支架则增强抗扭转能力。在电流容量要求较高的场合,需要关注接触件截面积、接片宽度以及材料厚度;在信号传输场合,则应关注接触稳定性、绝缘距离和相邻接头之间的干扰隔离。

  三维建模过程中,回转体部分可通过旋转特征生成,包括前端筒体、多层环形台阶、内孔和红色环;后部支架、卡扣片和接线耳适合采用拉伸、切除和圆角命令完成。装配关系应按实际顺序检查:先将红色环套入主体或与主体定位,再让卡扣段穿过面板,最后确认尾部接片与导线或PCB的连接空间。工程图中应标注面板开孔尺寸、关键外径、内孔直径、轴向长度、安装板厚范围以及接片位置,这些尺寸直接决定该接头能否在目标设备上顺利安装和使用。
