嵌入式双香蕉母座扬声器接线端子

　　该接线端子主要面向需要在设备面板上完成扬声器回路接驳的场景，常见于专业功放、测试机柜、有源音箱、工业音频播报终端以及教学实验台。它把两路独立的音频输出接点整合在同一安装座内，外部接线端采用标准4mm香蕉母接头，能够兼容常规香蕉插头，也可临时插入剥线端头完成快速压接，适合需要频繁拆装、反复接驳的调试工位。

　　从实际使用角度看，这类端子的核心价值并不在导电能力本身，而在于把接线动作从机箱内部转移到面板外侧。设备完成总装后，维护人员不需要拆开箱体，即可在外侧完成扬声器线缆的插拔与更换；对于多通道测试台，还能通过统一的开孔规格快速排布多组端子，减少内部飞线和端子台占用的空间。母座内部采用金属衬套，接触区域靠弹性抱紧实现导通，插拔过程中能保持较稳定的接触压力，避免音频信号因为接点松动出现断续、噪声或接触电阻波动。

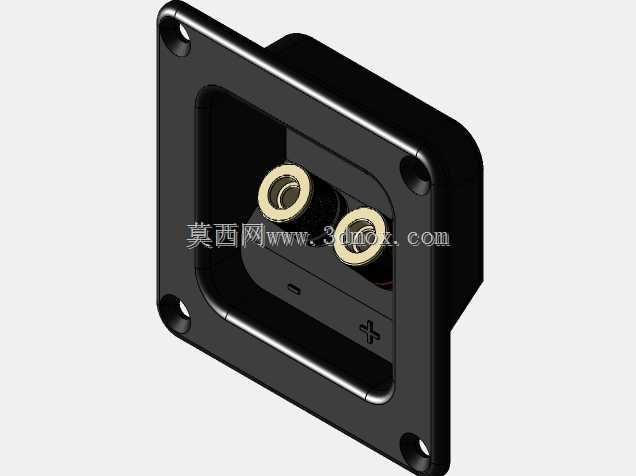

　　结构上，端子座采用方形法兰加下沉式腔体的组合。法兰四角预留安装孔，可通过螺钉直接固定在机箱面板或安装板上；中间下沉区域将两个香蕉母座收纳在内，使插头插入后不会突出过多，同时也能在一定程度上避免误碰、拉扯造成接头歪斜。两个母座之间保持明确间距，旁边设置极性标识，可降低正负极反接概率。对于扬声器系统而言，极性一致直接影响多只扬声器的相位关系，在立体声或阵列布置中尤为关键，因此面板上的极性提示属于非常实用的细节。

　　建模时需要重点处理几处边界关系。其一是法兰外轮廓与安装孔位，76x76的外廓尺寸决定了面板开孔和相邻器件的排布间距；四角孔位要与所选螺钉、垫圈尺寸匹配，同时留出扳手或电动螺丝刀操作空间。其二是下沉腔体深度，它既要容纳母座尾部和内部连接片，又不能与机箱内侧的电路板、支架或线束发生干涉。其三是香蕉母座的同轴度与入口倒角，母座入口若缺少导向，插头插入时容易刮擦镀层，长期使用会影响接触可靠性；模型中应保证插孔轴线与安装面垂直，使插头受力方向沿轴向传递，而不是形成侧向掰动。

　　材料选择上，外部基座通常采用绝缘工程塑料，兼顾一定刚性和耐温性，以承受焊接或锁线时的局部热量；内部导电件采用铜质基材并做表面镀层，目的是降低接触电阻并提高抗氧化能力。结构设计时需要区分塑料件与金属件的装配关系：塑料座负责定位、绝缘和面板固定，金属衬套负责导通与夹持，二者之间不能出现明显窜动，否则插头反复插拔后会导致母座松动。

　　在设备选型阶段，工程师通常会先确认面板厚度、后侧可用空间以及接线线径。该端子属于面板嵌入式安装件，前侧只露出法兰和插孔区域，后侧需要预留母座尾部、接线片或焊片的空间。若设备内部走线较密，还应核对相邻元件与端子尾部的爬电距离和装配间隙。对于需要经常移动的设备，法兰固定方式比单纯卡扣更稳妥，可避免运输振动后端子整体后退。

　　三维建模过程中，可先按安装面建立法兰基准，再以下沉腔体中心定位两个插孔轴线。安装孔、极性标识、插孔内腔和后侧接线结构都应围绕同一基准展开，这样后续出工程图时，尺寸链更清晰，也便于检查插头插入后的运动包络。若用于装配体设计，还应把配套香蕉插头的插入深度一并建入，模拟插头完全插入后与面板、周边器件的间隙，避免实际使用时出现插头干涉或线缆弯折半径不足的问题。

　　总体而言，这类端子结构并不复杂，但对安装边界、接触可靠性和极性识别要求较高。把法兰固定、下沉防护、双路母座和极性标识整合在一个方形模块内，能够让面板接线更规整，也能让后期维护和调试动作更直接。
