传感器配套连杆杯结构件设计

　　在工业传感检测的装配链路里，这类连杆杯属于衔接传感端与执行连杆的核心承载小件，常见于自动化产线的位置反馈机构、轻工机械的行程触发单元，以及仪器仪表内部的力传导路径中。它的核心作用是承接连杆端部的铰接载荷，同时为传感器的触发端提供稳定的对位基准，避免连杆往复动作时出现径向窜动，保证传感信号触发的重复精度。

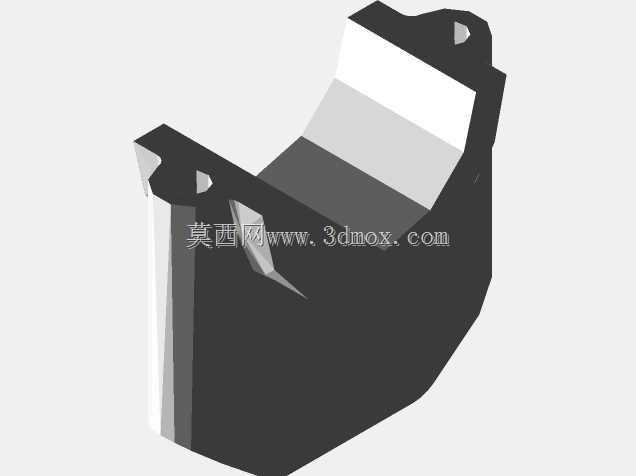

　　从结构形态来看，该件采用半包式杯状腔体设计，腔体内部的弧形曲面完全匹配对应连杆端头的外轮廓，装配后连杆端头可在杯腔内完成小角度摆动，两侧延伸出的带孔耳板是整个零件的安装定位基准，耳板上的通孔用于穿装铰接销轴，孔位与杯腔中心的同轴度直接决定连杆摆动时是否会出现卡滞。杯体底部做了加厚处理，用来承受连杆轴向传递的推拉力，侧壁则采用渐变壁厚的设计，在保证整体刚性的前提下尽可能削减冗余重量，适配高频往复动作的工况需求。

　　设计这类零件时，首先要锁定的是安装边界尺寸：两侧耳板的外侧间距决定了它在安装座内的占用宽度，耳板孔的中心高度是匹配整机铰接点高度的核心参数，杯腔的内径与深度要和配套连杆端头的尺寸做公差适配，通常腔体内径会预留0.1-0.2mm的间隙，既保证摆动顺畅，又不会因间隙过大产生冲击噪音。建模过程中需要重点关注耳板与杯体衔接处的圆角过渡，该区域是应力集中的高发位置，若直角过渡，在长期交变载荷作用下很容易从衔接处萌生裂纹，合理的圆角半径可以大幅降低应力峰值，提升零件的疲劳寿命。

　　实际选型应用时，需要先确认整套连杆机构的动作行程，换算出连杆端头在杯腔内的最大摆动角度，以此校验杯体侧壁的开口高度是否会干涉连杆的摆动路径。如果用于触发类传感器的配套场景，还要保证杯体端面与传感器探头的接触面平面度，避免因接触面倾斜导致触发距离出现偏差。该零件的加工适配性也较强，小批量生产可采用机加工方式直接切削成型，大批量量产则可开模采用压铸或精密铸造工艺，后续仅需对耳板孔和杯腔配合面做精加工即可满足装配精度要求。

　　在整套传感传动组件里，这个小件虽然结构不复杂，但它的尺寸精度直接影响整个机构的运行可靠性：耳板孔的同轴度误差过大，会导致销轴装配后出现别劲现象，长期运行会加剧销轴和孔位的磨损；杯腔的轮廓度不达标，则会让连杆端头在腔内出现偏载，不仅会产生异常异响，还会让传感器的触发位置出现偏移，最终导致设备的检测信号失准。因此建模阶段需要把所有配合面的公差要求同步标注，为后续的加工和检验提供明确依据。
