M8右旋直球头铰接连杆销轴

　　该零件属于典型的小载荷铰接连接件，主要用于需要在一定角度范围内补偿装配误差、传递直线推拉力或拉力的连杆机构中。在自动化设备、检测夹具、轻型连杆、车门撑杆、调节机构以及传感器安装支架等场景里，这类球头结构能够把刚性螺纹连接转化为带自由度的活动连接，避免因安装面不平行、运动轨迹存在偏差或机架轻微变形而造成别劲、卡滞甚至螺纹断裂。

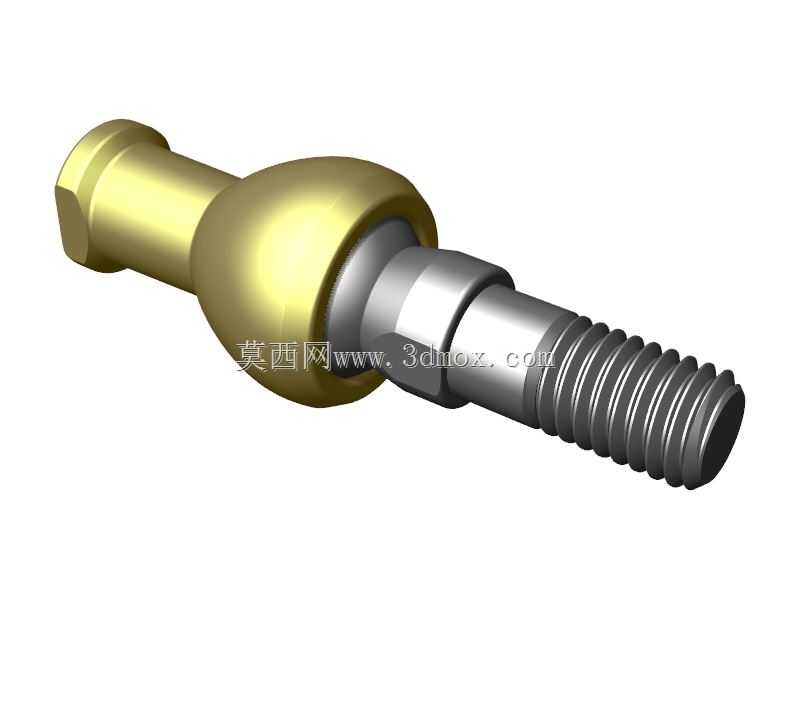

　　从结构上看，零件一端为M8右旋外螺纹，用于与螺母或内螺纹件连接，实现长度调节和轴向锁紧；中部为光滑轴颈与环形定位台阶，可作为装配限位或与衬套、压板配合；核心功能段为球形头部，外部可配套球头座、碗形衬垫或冲压球碗，形成球面铰接副。球头与球座接触后，允许连接杆在锥角范围内摆动，同时仍能可靠传递轴向力。另一端的缩颈和头部结构用于与配套件压合、卡接或作为装配夹持位，保证组装后球头不会从座体内脱出。

　　设计这类零件时，首先要明确受力方向。球头销通常更适合承受沿螺杆轴线的拉压载荷，不适合作为大弯矩悬臂轴使用。若机构中存在明显横向冲击，应加大球径、提高杆部过渡圆角，并校核球头与杆部连接截面的剪切和疲劳强度。球面直径与螺纹规格之间需要保持合理比例：M8螺杆若搭配过小的球头，会造成接触应力集中、球碗压溃或摆动范围不足；若球头过大，则会增加外形包络，影响周边间隙。该模型采用球头明显大于杆径的布置，有利于扩大接触面积、降低比压，并提高铰接稳定性。

　　安装边界方面，螺纹端需预留螺母旋合长度和扳手空间，螺杆露出长度应根据连杆调节量确定，不能让螺纹末端顶死球座或运动件。球头外部要预留球碗壁厚和摆动空间，尤其在连杆偏转至极限角度时，应检查杆部是否与球碗边缘发生干涉。中部台阶可用于控制压入深度或支撑防尘套、垫圈，但台阶过渡处不应形成尖锐刀痕，否则在交变载荷下容易成为疲劳裂纹源。若用于户外或频繁摆动场合，球面与球碗之间通常需要预留润滑或采用自润滑衬垫，以降低磨损并消除间隙。

　　三维建模时，螺纹段可按真实牙型建立简化或详细特征，用于干涉检查和装配示意；球头部分应保证球面连续、圆心位置准确，并与杆部轴线同轴。端部夹持位、卡槽或锥面需要与配套压装件一起建模，单独看零件时容易忽略装配后的实际约束。对于选型人员而言，除了关注M8右旋这一连接规格，还应核对球头直径、总长度、光杆长度、台阶尺寸以及允许摆角，这些尺寸直接决定其能否替换现有机构中的标准球头销。

　　在实际设备调试中，这类零件常被用来吸收连杆两端孔位不同轴带来的附加应力。例如传感器摆杆、风门调节机构、夹具压紧连杆等位置，如果完全采用刚性螺杆连接，运动过程中容易出现锁紧松动、螺纹弯曲或支座开裂；改用球头铰接后，机构运动更平顺，对加工和装配公差的容忍度也更高。但它并非万向联轴器，不能传递大扭矩，也不应在缺乏轴向约束的情况下单独承受径向载荷。合理设置球座预紧和防尘结构，才能让该连接件在长期往复运动中保持稳定间隙和可靠定位。
