M8右旋球头连杆快断连接结构

　　在自动化产线的快换工装、检测治具的铰接点位以及小型气动执行机构的末端联动部位，经常需要一种既能实现球面铰接补偿、又能在维护或换型时快速脱开的连接件，这款M8右旋球头连杆快断结构正是针对这类场景完成的结构建模。

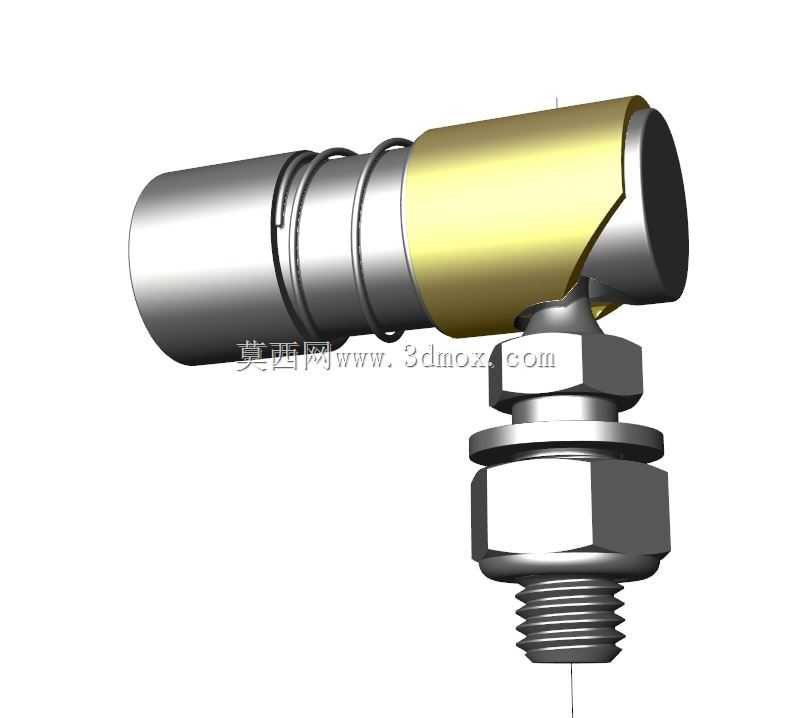

　　从实际使用逻辑看，下部M8外螺纹段用于拧入机架、摆臂或传感器安装座，配套的六角锁紧螺母与垫片可在调整好铰接高度后锁死安装位置，避免设备运行中因振动出现螺纹回松。上部筒体内部容纳球头销与弹性锁紧组件，金色套筒段对应快拆操作区：沿轴向拉动或转动该套筒即可压缩内部弹簧，使球头锁紧位张开，从而把配套球头销从筒体内拔出；松开套筒后弹簧推动锁紧环复位，球头被自动卡入定位槽，正常工作时不会自行脱出。这种结构不需要额外工具就能完成连杆与执行端的分离，在频繁换型的测试工位、需要定期清理的联动机构上，能显著缩短拆装辅助时间。

　　建模过程中，球面配合区是重点。球头与球窝之间预留了合理的铰接间隙，可补偿安装面之间少量的角度偏差与不同轴误差，降低连杆别劲、卡滞的概率；球头颈部做了过渡圆角，避免在大摆角工况下出现应力集中。筒体外侧的环槽用于安装卡簧或限位圈，约束内部弹簧与锁紧片的轴向位置，保证反复拆装后零件仍保持装配关系。下部螺纹段长度按常见安装板厚度设计，配合平垫与锁紧螺母，能够覆盖一定范围的板厚变化；六角外形则适配标准开口扳手或套筒，现场安装无需专用工装。

　　安装边界方面，需要关注筒体直径与下方螺母的对边尺寸，在布局三维装配时预留扳手空间；球头铰接中心到螺纹端面的距离决定了连杆的有效连接长度，选型时应与摆臂行程、执行器动作范围匹配。快拆套筒的操作行程要在模型中明确，周围不能布置遮挡件，否则维护时手指或工具无法到位。弹簧的压缩量与锁紧斜面角度经过匹配，既保证脱开力处于人手可操作范围，又能在设备正常振动、冲击下维持可靠锁合。

　　结构材质上，筒体与球头销通常采用金属切削件，关键摩擦面需有足够硬度与表面光洁度，以减少长期铰接转动带来的磨损；弹簧采用弹性稳定的弹簧钢，保证多次快拆循环后锁紧力不明显衰减。建模时把各零件的装配关系、运动行程和干涉检查一并完成，可直接用于机构运动仿真，验证球头在极限摆角下是否与筒口发生碰撞，也能检查快拆动作中套筒、弹簧与内部锁紧片的位置关系是否合理。

　　这类连接件虽然体积不大，却处于动力传递与位置补偿的交汇点：螺纹端负责与基座形成刚性固定，球头端负责提供自由度补偿，快拆机构负责降低维护与换型成本。三维模型完整表达了外部轮廓、内部锁紧组件以及紧固件组合，结构设计人员可据此把它放入治具、自动化联动杆系或小型执行机构中，直接核对安装空间、铰接角度和拆装路径，减少后续样机反复修改的工作量。
