弹簧加载式球头柱塞定位锁紧结构

　　这套弹簧加载柱塞结构，核心解决的是工装夹具、快换模组、家具连接件以及小型自动化工位里反复插拔定位时的预紧与卡滞问题。实际产线里，很多定位销在频繁拆卸后会出现配合面拉伤、插入对位困难、退出时需要外力撬拔的情况，而带弹簧顶出的球头柱塞能在插入到位后依靠内部弹簧持续给钢球施加径向或轴向预紧力，既消除配合间隙，又能在拆卸时借助斜面自动回缩，不需要额外设计拔销机构。

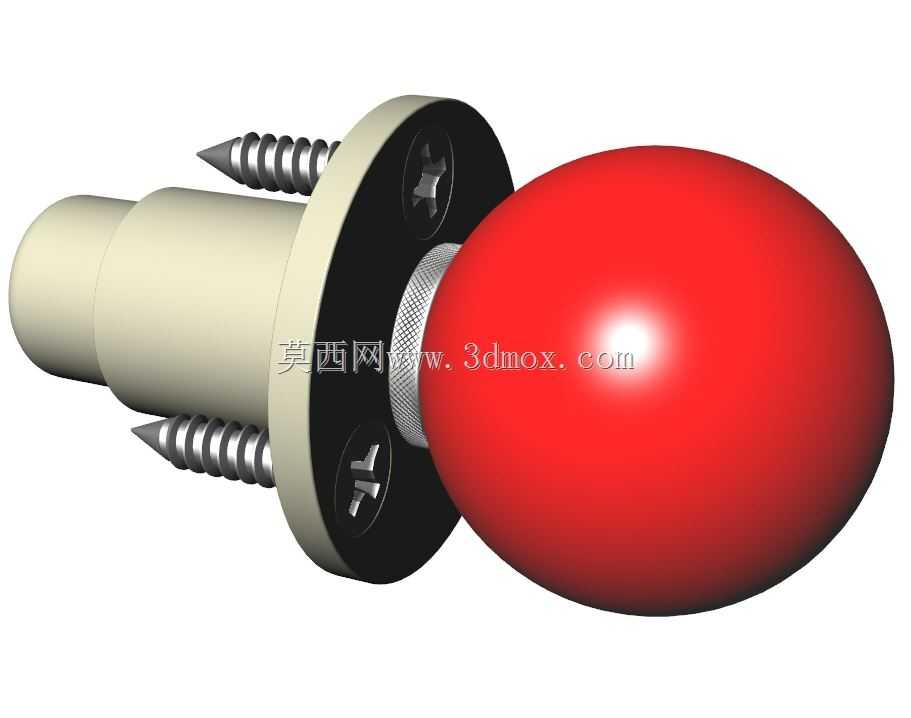

　　从结构组成看，外露端采用光滑球头作为接触件，球头后方承接弹簧与壳体内部的导向孔，壳体带法兰安装边，法兰上预留两颗螺钉过孔，可直接通过自攻螺钉或机螺钉固定在安装板上。这种法兰式安装比螺纹旋入式柱塞更适合薄板、非金属板以及3D打印制作的工装基板，因为不需要在基材上加工高精度内螺纹，安装孔位公差可适当放宽，现场装配时只需控制法兰贴合面的平面度即可。

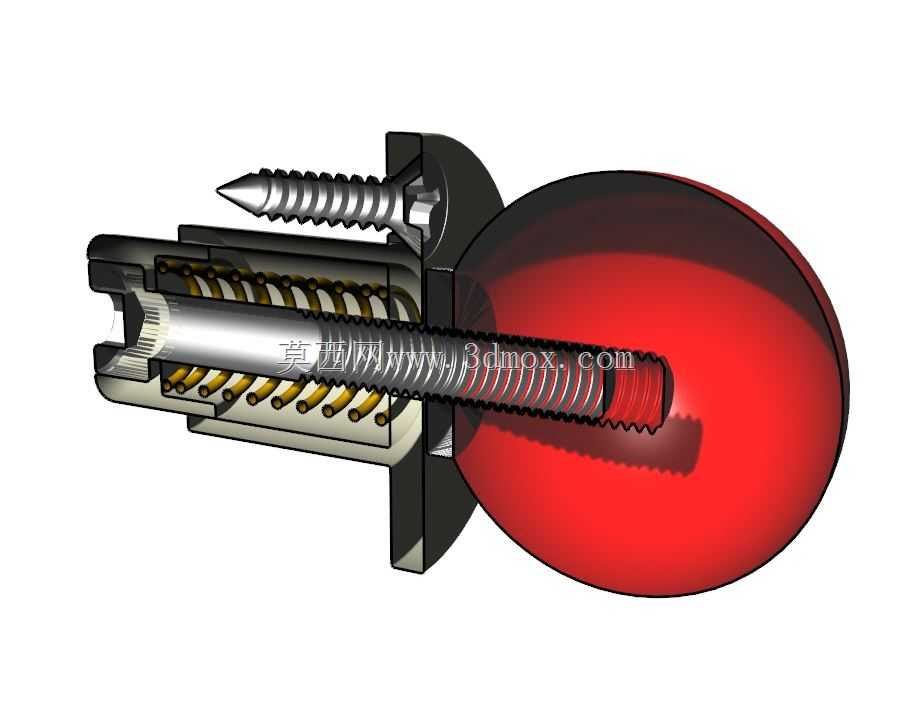

　　设计思路上，球头与壳体之间保留了合理的伸缩行程，弹簧预压量在装配后处于线性区间内，避免完全压并导致球头无法回缩，也防止预压过小造成定位晃动。壳体内部导向段与球头尾部采用小间隙配合，既保证球头伸缩顺滑，又限制球头在受侧向力时发生偏摆，减少弹簧受到的非轴向载荷，从而延长弹簧疲劳寿命。法兰背面与安装面贴合后，螺钉锁紧力会把壳体牢牢固定，柱塞工作时的反作用力直接通过法兰传递到基板，不会像螺纹柱塞那样因振动出现松动回转。

　　安装边界方面，需要在基板上开出容纳柱塞主体的沉孔或通孔，沉孔深度要保证壳体完全落入后法兰面与基板表面齐平或略低，避免突出的法兰干涉被定位件的贴合。两颗安装螺钉的中心距需与法兰孔位一致，螺钉长度选择要保证拧入基材后有足够啮合深度，同时钉头不高出法兰沉孔。球头突出法兰面的高度决定了定位槽的深度：被定位件上的对应定位窝应加工成与球头半径匹配的凹球面，接触面积更大，承压时应力分布更均匀；若用于侧向卡紧，则卡槽可设计成V形或斜槽，槽口倒角引导球头压缩进入，到位后球头弹入槽内形成止退。

　　在工装应用场景中，这类柱塞常布置在快换模板的对角位置，模板落下时球头先接触倒角面压缩弹簧，到位后卡入定位窝，实现无销孔精确对位，工人单手即可完成拆装，换型时间明显缩短。在家具五金领域，它可用于折叠桌板、可拆卸柜门、滑轨限位处，依靠弹簧力保持锁定状态，承受正常使用中的拉扯与振动，需要解锁时按压或拉动对应释放面即可让球头回缩。

　　结构建模时，重点要校验弹簧在自由状态、预压状态、完全压缩状态三种工况下的长度与丝径关系，确保弹簧不会超出壳体导向腔；球头尾部要做限位台阶，防止弹簧将球头顶出壳体脱落；法兰螺钉孔周围要留出扳手或电批的操作空间，避免装配时与相邻结构干涉。若采用3D打印制作壳体，应注意导向孔的打印方向，尽量让孔轴线沿打印层厚方向布置，减少支撑带来的内表面粗糙问题，必要时对球头配合面进行后处理，保证伸缩动作无卡涩。整体结构没有复杂曲面和多轴加工特征，常规铣削、车削或增材制造均可实现，适合作为标准化弹性定位元件在不同设备中复用。
