M8右旋杆端球头关节轴承结构设计

　　在自动化输送线、包装机械、纺织设备以及轻型工装夹具的铰接点位，杆端球头关节是补偿安装偏差、吸收小幅摆动的常用连接件。这款M8右旋规格的零件把内球面滑动副与外螺纹杆身整合为一体，一端通过环眼内的球面孔容纳配对球头销，另一端通过螺纹与机架、连杆或调节座连接，能够在传递拉压力的同时允许一定角度的偏摆与回转，避免刚性连杆因加工误差或运行振动产生别劲、卡滞。

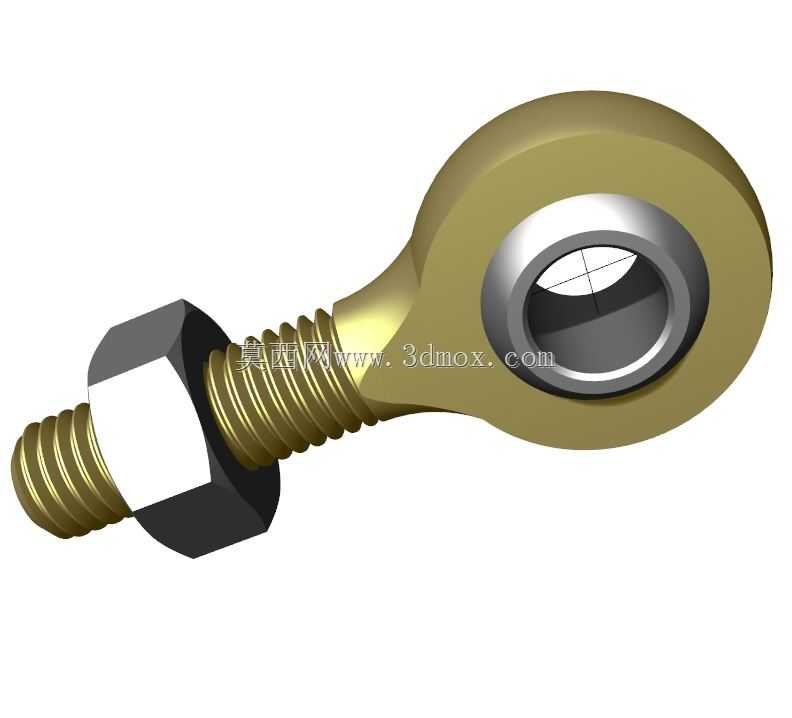

　　从结构上看，零件主要由带环眼的杆体、内球面衬圈、锁紧螺母三部分组成。环眼部分厚度与外径按M8杆径的常规载荷等级匹配，内孔球面经过精加工，表面粗糙度与圆度直接影响转动灵活性和磨损寿命；杆身采用标准右旋外螺纹，方便现场按长度需要旋入对应内螺纹座，再用六角螺母锁紧防松。螺纹旋向选择右旋，符合绝大多数通用机械的操作习惯，在装配和维护时不需要特殊工具或反向操作培训。

　　设计这类零件时，工程师首先要确定的是铰接点的运动包络。球头在环眼内并非只能绕单一轴线旋转，而是可以在锥形角度范围内任意偏摆，因此在三维布局中必须校核极限位置：当连杆摆到最大角度时，杆身肩部不能与相邻板件、气缸筒身或传感器支架发生干涉；环眼端面也要留出足够间隙，防止球头销垫圈在转动中摩擦外圈。其次要关注螺纹旋合长度，M8外螺纹拧入安装座的深度不宜过短，否则在交变拉力下容易脱扣，也不宜过长，以免顶坏内部结构或改变实际铰接中心距。

　　安装边界方面，环眼内孔中心到螺纹端面的距离决定了连杆的有效连接尺寸，选型时需要把这一尺寸纳入机构运动简图。六角螺母的对边尺寸要预留扳手空间，尤其是在密集排布的多连杆机构中，螺母周围如果没有足够的套筒或开口扳手活动量，装配时会被迫调整周边零件顺序，降低生产效率。杆端外圆与环眼过渡处通常做圆滑过渡，以减小应力集中，在往复摆动频繁的工位，这一细节对疲劳寿命影响明显。

　　实际使用中，这类杆端球头关节常见于导杆机构的浮动接头、门板撑杆的铰接端、传感器安装支架的角度调节位以及小型气动推杆的输出端。它不适合承担大冲击载荷或高速连续回转，但在需要自动对中、补偿孔位同轴度误差的场合，能显著降低零件加工精度要求。如果设备运行环境存在粉尘或水汽，可在环眼两侧增加防尘密封圈；若用于食品、医药行业，则需在表面处理和润滑脂选型上满足相应洁净要求。

　　建模时，球面与杆身的同轴度、螺纹小径与大径的简化表达、螺母与杆体的相对位置都应准确还原，以便在数字样机中直接进行间隙检查和运动仿真。把环眼内径、杆径、螺纹长度、螺母厚度、总长度等关键尺寸建立为参数后，还能快速派生M6、M10等相近规格，形成系列化铰接件库，减少后续重复建模工作量。
