M8内外螺纹90度弯角球头关节件

　　在自动化连杆、检测工装、车门撑杆、小型执行机构末端，经常需要在两个存在小幅摆动偏差的构件之间传递拉力或推力，普通刚性螺纹接头无法补偿轴线偏角，强行装配会在螺纹根部产生持续弯曲应力，早期断裂多由此而来。90度弯角球头正是为这类空间受限、又需要铰接自由度的位置准备的。

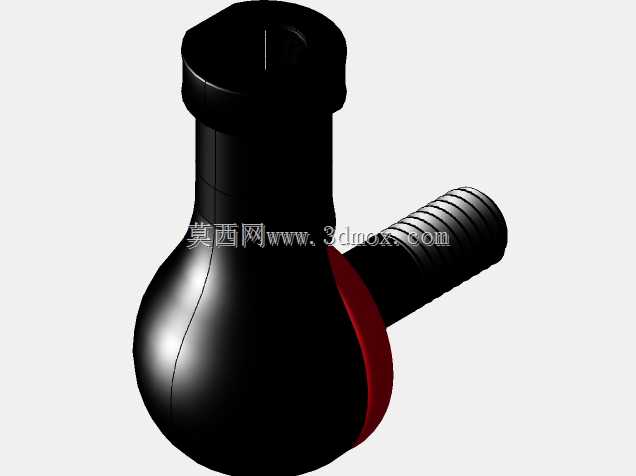

　　该件一端为M8外螺纹杆，用于拧入带内螺纹的支座、摇臂或传感器支架；另一端为侧向内螺纹孔，可直接连接M8螺杆、调节杆或拉杆。球头位于两轴线交点附近，使外螺纹杆相对侧向接头能够在一定锥角范围内自由偏转，从而吸收安装面不平行、运动轨迹非共线以及振动带来的错位。与直型杆端关节相比，90度结构把连接方向折转，在贴近壁板、型材内侧或传感器外壳的位置更省空间，不必额外增加弯板。

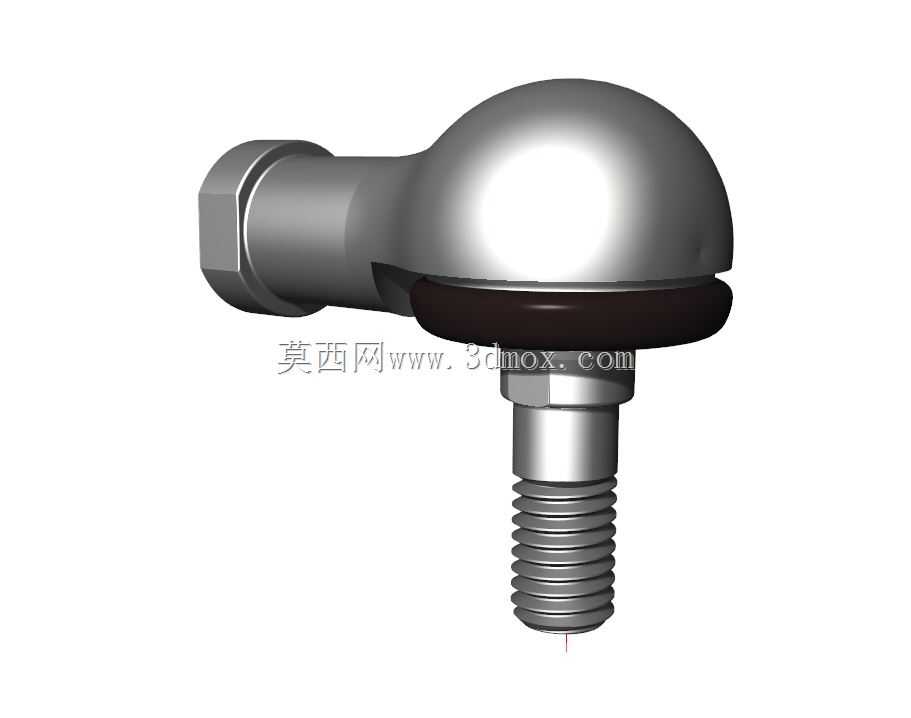

　　从结构上看，下部螺纹杆与球芯为一体，保证传力路径连续；上部壳体包裹球面，并在开口处设置密封挡圈，减少粉尘、切削液进入摩擦面。壳体侧面的六角平面可供扳手夹持，装配时能稳定施加扭矩，避免球头壳体跟转。内螺纹孔口留有倒角，外螺纹端部也做了导入处理，这些细节直接影响现场装配效率：对中更快，首扣不易错牙，镀层也不易被刮伤。

　　建模时需要重点控制三个边界。一是M8外螺纹的有效旋合长度，应保证在最薄安装板加螺母或螺纹胶工况下仍有足够啮合圈数；二是侧向内螺纹孔深度与球头内腔之间的壁厚，过薄会在受拉时胀裂；三是球头摆动角与壳体边缘的干涉关系，设计中应按实际最大偏角预留间隙，而不是仅按理论零位建模。球面与壳体的配合面要给出合理粗糙度，过紧会使铰接卡滞，过松则会产生冲击噪声。

　　选型时不能只看螺纹规格。若用于频繁摆动的机构，应核算球头处的径向载荷、冲击系数及摆动频率，确认球面接触应力在允许范围内；若用于静态支撑，可更多关注安装高度和扳手空间。该类零件常见于轻工机械、检测夹具、汽车附件、医疗器械支架和伺服调节机构，在需要“硬连接+微浮动”的部位，它比焊接支架更便于后期调整，也比复杂铰链成本更低。

　　三维建模过程中，螺纹可按标准牙型绘制或采用简化装饰螺纹，但工程图必须标注螺纹代号、公差及表面处理要求。球头表面与壳体配合区域应单独定义，便于后续出图时标注热处理或镀层。装配验证时，应把球头摆到极限角度检查与周边型材、螺栓头、线束的最小间隙，尤其在90度拐角处，侧向拉杆的运动包络容易与安装面发生擦碰。预留密封件槽位后，还要确认挡圈不会在最大摆角时被球面挤出。

　　实际使用中，这类球头的失效往往不是静拉断，而是螺纹松动、球面磨损和密封失效叠加。因此结构设计应考虑防松方式：螺纹胶、锁紧螺母或弹垫需根据检修频率选择；球头处应避免长期承受超出设计范围的弯矩；外露环境中可增加防尘罩。把这些约束提前反映到模型中，比事后在样机上补垫片、磨壳体更能缩短调试周期。
