M8球头螺柱角向可调支撑固定座

　　该支撑固定件以M8螺纹球头螺柱为核心，配合L形折弯安装板、六角锁紧螺母、橡胶缓冲垫圈及底部锁紧螺母组成，主要用于需要在一定角度范围内自适应贴合、压紧或铰接定位的机械连接部位。在工装夹具、检测治具、传感器安装、连杆机构、车门撑杆、设备盖板支撑以及轻型可调支座中，这类结构能够补偿安装面的平面度误差和角度偏差，避免硬连接造成局部点接触、附加弯矩或螺纹松动。

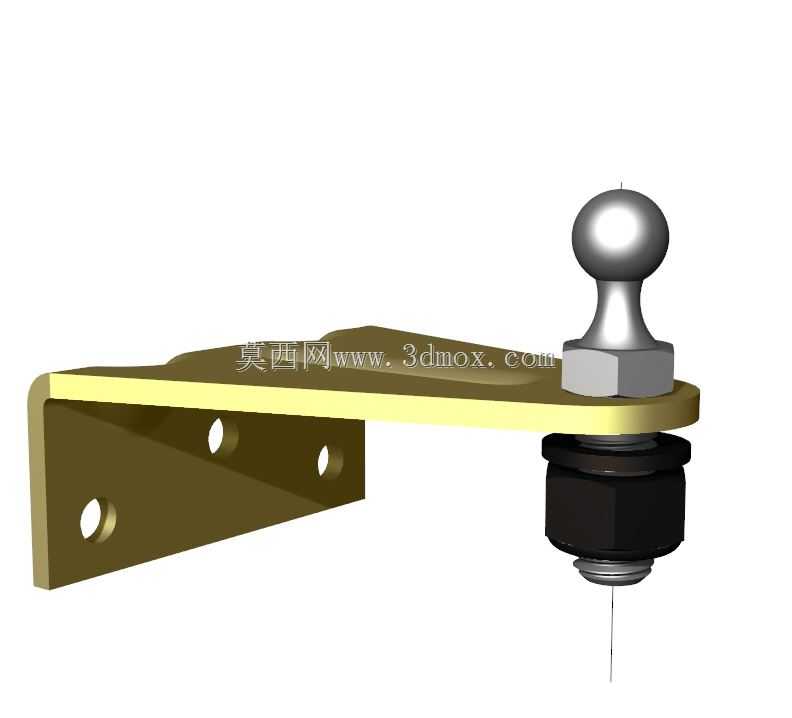

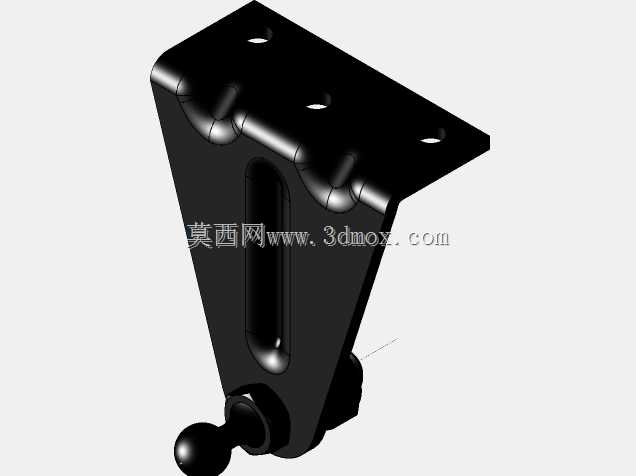

　　L形安装板承担基础承载与定位功能。其水平板用于穿装球头螺柱，竖直板上预留三个安装孔，可通过螺栓固定在机架、型材、墙板或焊接支架上。折弯处形成天然加强边，能够在悬臂受力时降低板件根部的弯曲应力；三个孔位并非简单等距布置，而是兼顾竖直方向承载与水平方向抗扭，选型时应核对孔中心距、板宽、板厚以及折弯外圆角，确认其与相邻结构不发生干涉。若现场安装空间受限，还需关注板边到孔中心的边距，防止螺栓头或垫圈超出板面。

　　球头螺柱是实现角度补偿的关键。上部球体可与对应的球窝、压块、关节帽或被支撑件接触，下部M8螺杆穿过安装板后由螺母锁紧。球体与螺杆过渡区通常进行圆滑过渡，以减少应力集中；螺杆长度决定了球心高度和调节余量，设计时不能只看螺纹公称直径，还要确认球头直径、球心到安装板上表面的距离、螺纹有效旋合长度以及下端露出长度。球头直径过小会导致接触应力升高，过大则增加结构高度和重量；在频繁摆动或承受冲击的工况下，应优先选择球头表面硬度较高、配合面接触面积充足的方案。

　　角度调节依赖球头与配合件之间的相对转动。安装板孔位与螺杆之间留有间隙，允许螺柱在小范围内倾斜，从而适应非垂直受力。六角螺母位于安装板上方，用于设定球头高度并承担主要预紧；下方螺母则起锁紧作用，防止振动后回转。中间的黑色橡胶或弹性垫圈能够吸收冲击、补偿压紧量，并在金属板与螺母之间形成阻尼层，对降低微动磨损和噪声有明显作用。需要注意的是，弹性垫圈会引入一定压缩量，若对支撑高度有严格要求，应在锁紧状态下复测实际尺寸，而不能按自由状态理论值直接装配。

　　从受力路径看，载荷由球头接触点传入螺柱，经螺纹副和螺母传递到L形板，再由竖直板上的紧固螺栓分散到基础结构。若载荷主要沿螺杆轴向向下，结构稳定性较好；若存在较大侧向力或反复扳动力，球头会对螺母产生倾覆力矩，此时应增加支承面宽度、提高锁紧力矩，或在配合件中设置球窝以约束球心位置。仅靠单螺母夹紧平板时，不适合作为大载荷铰链长期使用，否则容易出现板件压痕、螺纹松动或球头偏移。

　　建模时应先确定安装基准面。以竖直安装面为背靠基准，再建立水平板顶面作为螺柱定位面，能够更直观地检查球头工作包络。螺纹部分可按标准M8牙型简化表达，但在装配校核中必须保留公称直径、螺杆长度和六角螺母对边尺寸，否则无法判断扳手空间。球头与被连接件之间应预留摆动角度，通常需画出极限偏摆位置，检查球体、螺母、安装板和相邻零件在最大倾角下是否碰撞。

　　安装边界方面，除了L形板的外轮廓，还要考虑球头上方配合件的运动范围。球头在支撑或压紧时会随接触面转动，球心位置基本不变，但接触点会在球面上移动；若上方零件带有沉孔或球窝，应保证球窝开口直径大于螺杆在最大倾角时所需通过宽度。竖直板后侧需要留出螺栓穿入空间，水平板下方则要容纳下螺母和螺杆末端，若板下贴近其他构件，应核算螺母厚度和螺纹露出长度。

　　该结构的优势在于结构简单、调节方便、成本较低，并能通过标准紧固件实现快速更换。它不适合承受连续旋转或大角度铰接，也不应替代需要严格定轴的销轴机构。在实际选型中，应把球头直径、螺纹规格、板厚、孔位、锁紧方式和允许偏摆角作为一组参数共同校核，而不是孤立地按M8螺纹确定承载能力。
