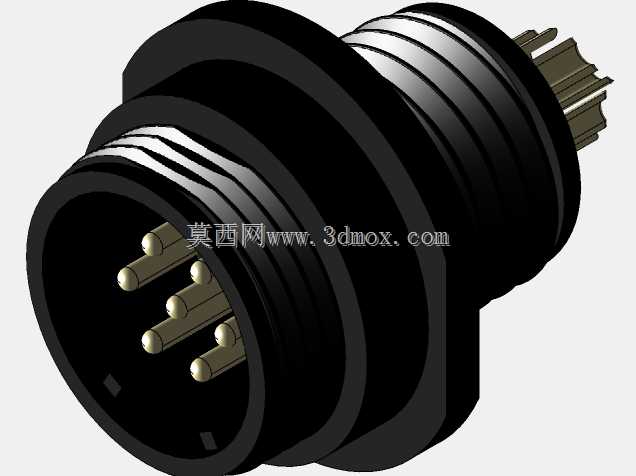

IP68防水7芯伟普连接器公母组件

　　在户外工业设备、潮湿工况传感系统以及需要频繁插拔维护的电气链路里，连接器的密封可靠性与结构适配性往往决定整套设备的长期运行稳定性。这款7芯防水连接器采用公母配对设计，防护能力达到IP68等级，可在持续浸水、粉尘冲刷、户外雨淋等严苛环境下维持电气连接的连续性，避免因潮气、异物侵入造成的针脚氧化、信号衰减或短路问题。

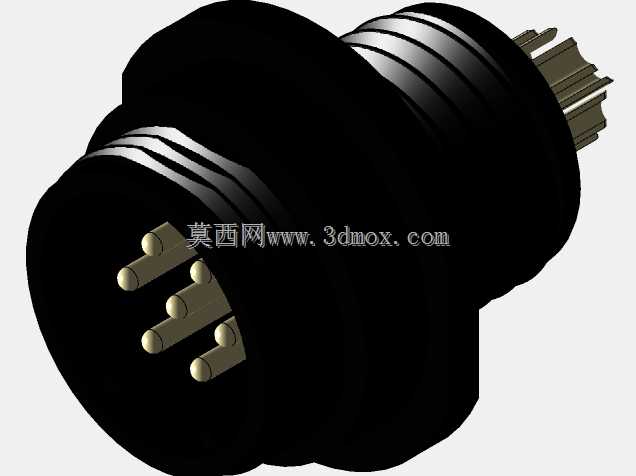

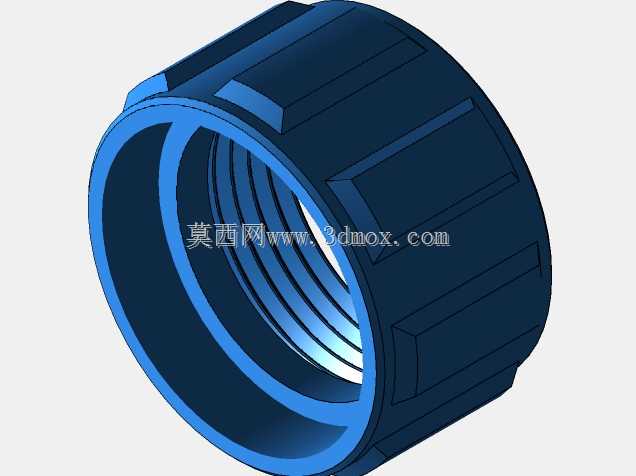

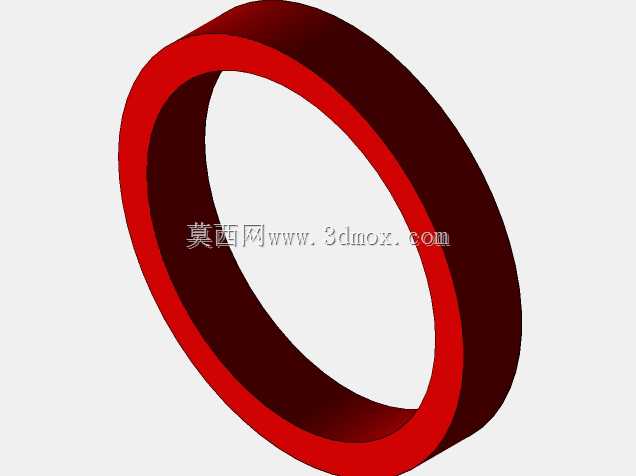

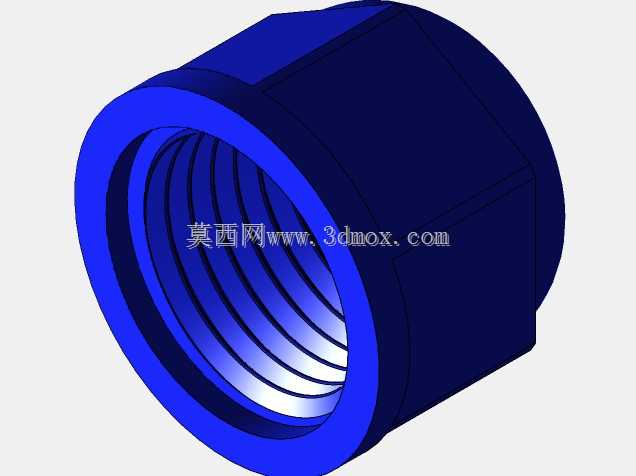

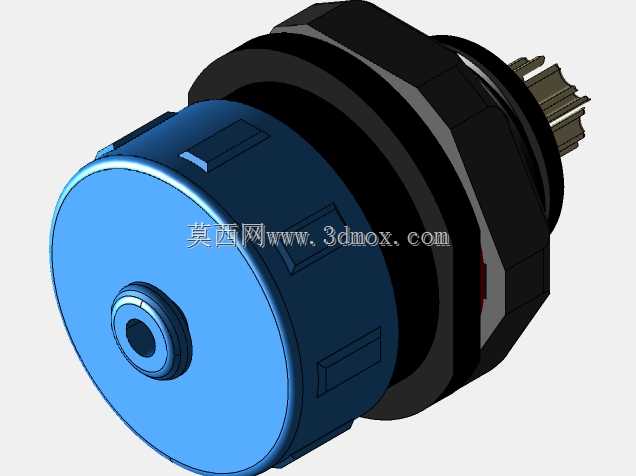

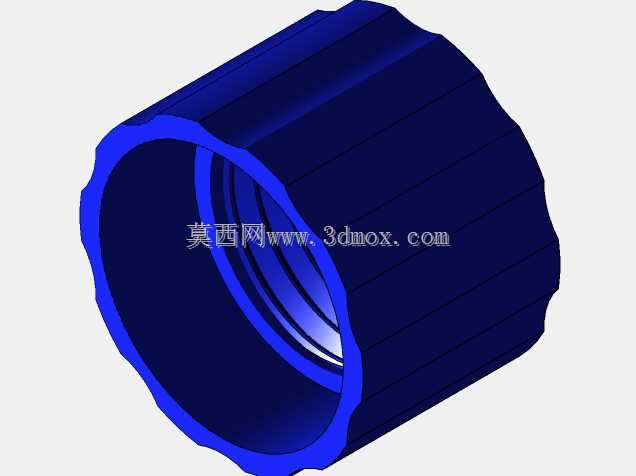

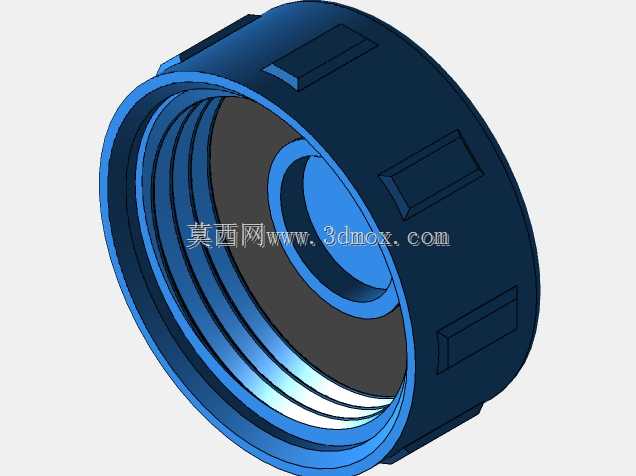

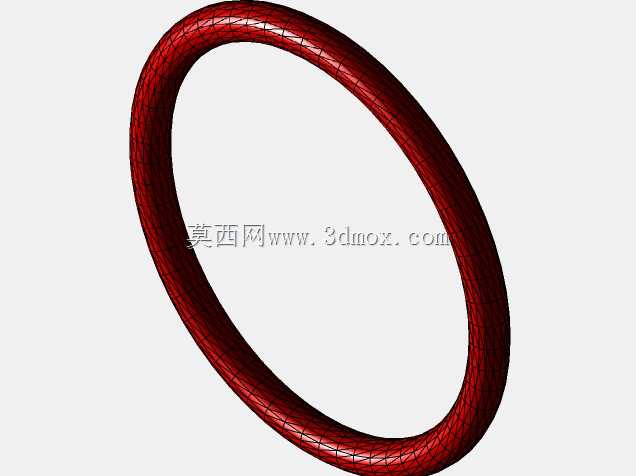

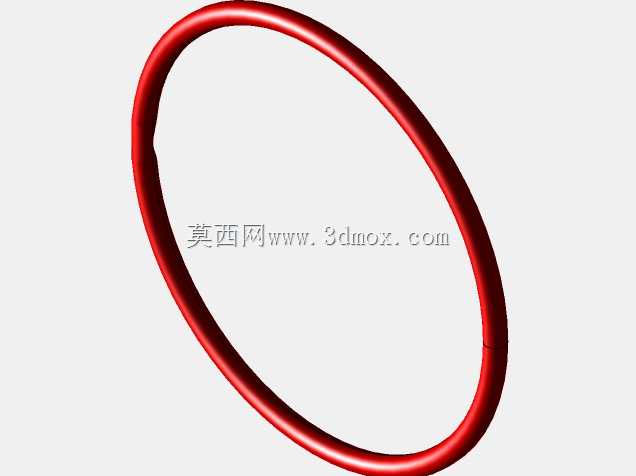

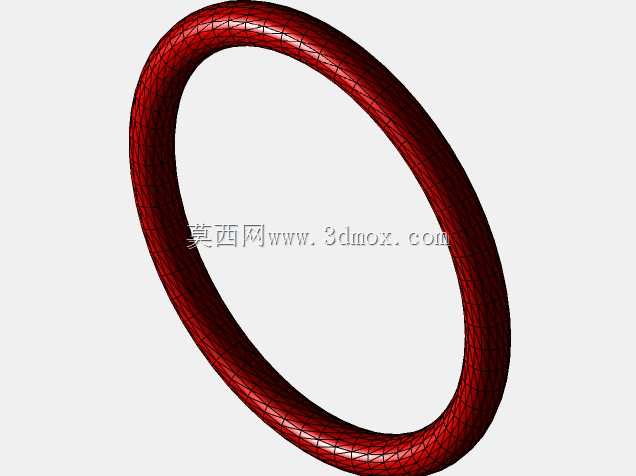

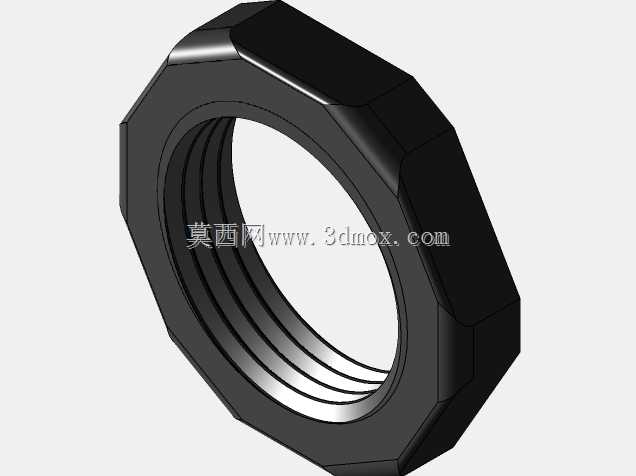

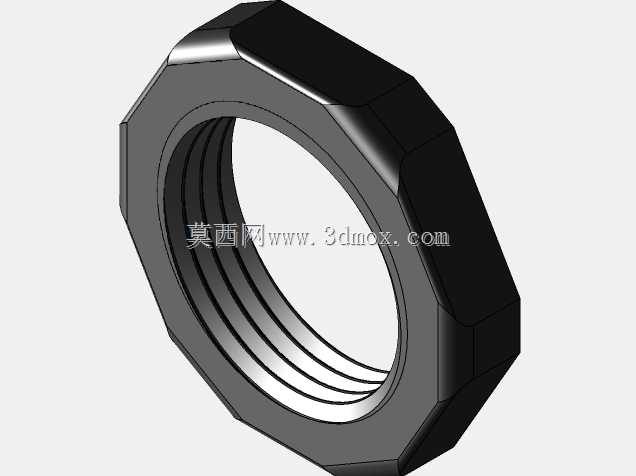

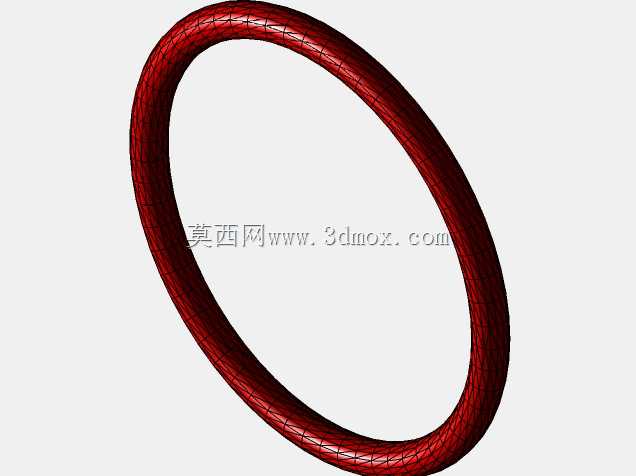

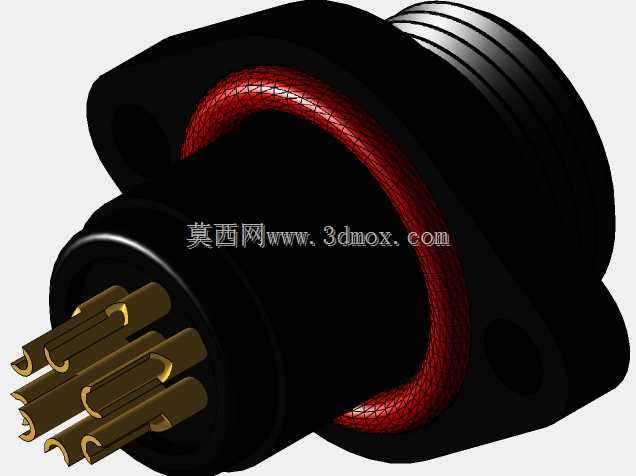

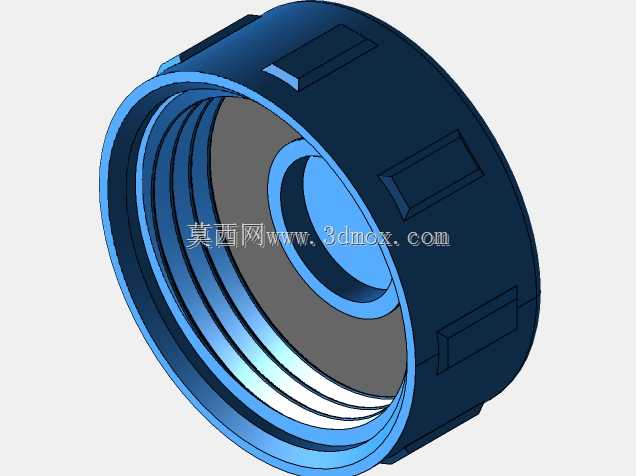

　　从实际使用场景看，这类连接器常布置在设备壳体外侧、机柜穿板位置或移动部件的接线端。公头与母头分别承担插合导向、接触导电和密封锁紧功能，配套的安装螺母用于将连接器主体固定在面板开孔处，O形圈在壳体与安装面之间形成径向或端面密封，带盖结构则在未插合状态下对插针端提供额外防护，减少闲置端口进灰、进水的风险。

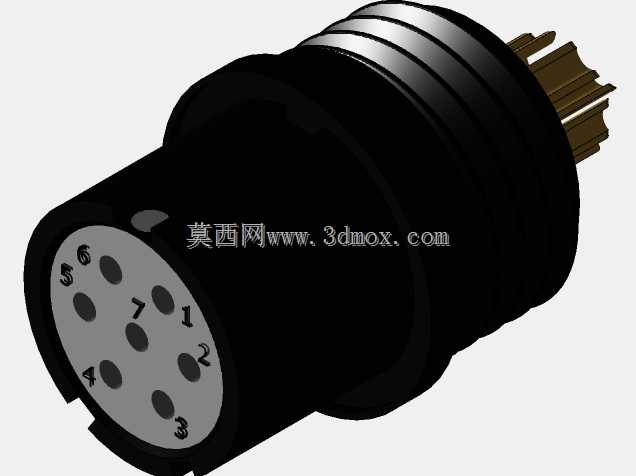

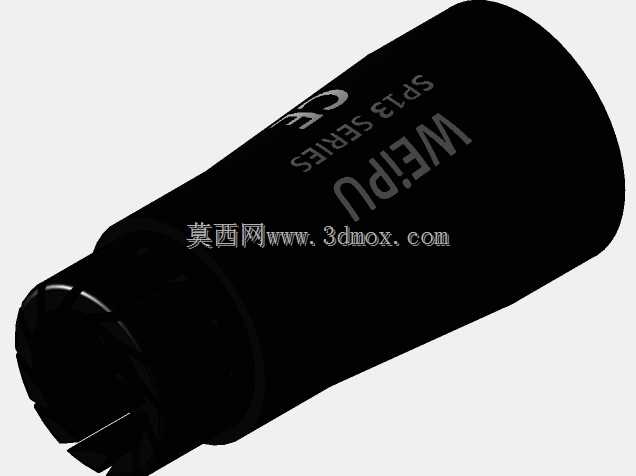

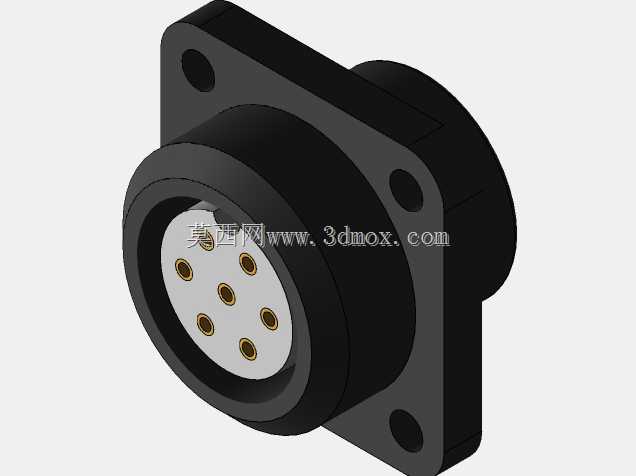

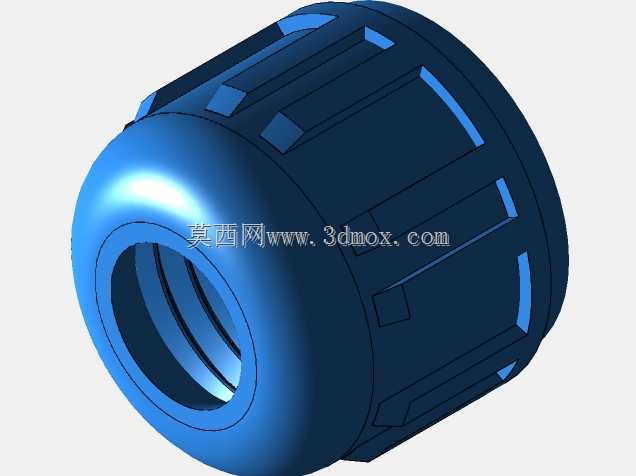

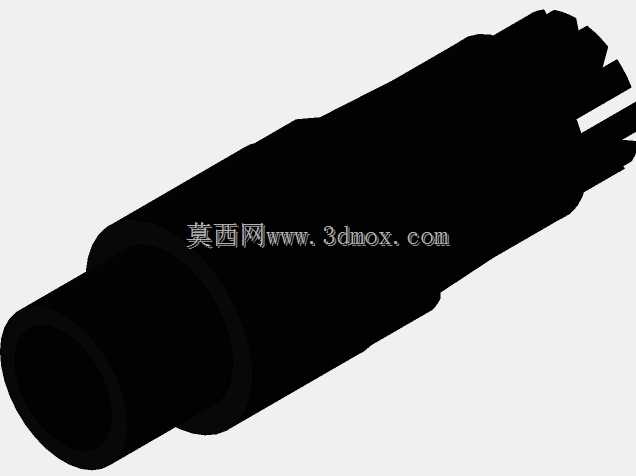

　　结构设计上，7芯插针布局兼顾了信号传输与小容量供电的需求，针脚间距和绝缘本体经过合理排布，可降低相邻针脚间的电弧干扰与误触概率。连接器主体采用多边形防滑外形，便于操作人员在戴手套或空间受限的情况下完成拧紧与拆卸；尾部出线结构与线缆形成束紧配合，既保护线缆根部不因反复弯折而断裂，也能阻断水汽沿线缆缝隙进入内部。

　　建模时需要重点控制几个关键边界：面板安装开孔直径、螺母锁紧厚度、公母插合后的总长度、尾部线缆允许弯曲半径以及插针端面的相对位置。这些尺寸直接影响设备外壳开孔、内部走线空间和装配干涉检查。若用于成套设备三维布局，还需预留插拔操作空间，避免周围结构件挡住手部或工具活动范围；在穿板安装场景中，O形圈的压缩量必须控制在合理区间，压缩不足会降低密封效果，过量压缩则可能导致装配困难或密封圈永久变形。

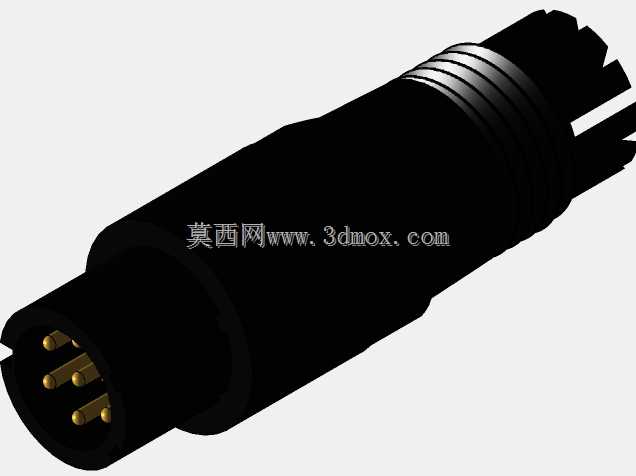

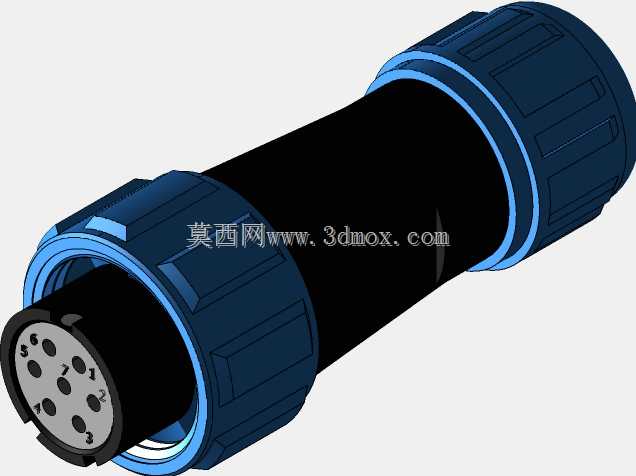

　　公母组件的配合关系是建模核心之一。插针与插孔需保留准确的对中导向特征，插合面的台阶、倒角和密封槽位置要一一对应，才能在虚拟装配中真实反映插入行程、锁紧位置和密封件受压状态。外壳上的防滑棱、卡扣或螺纹细节虽然不直接决定电气性能，但会影响维修操作效率与长期使用手感，因此在结构方案评审中同样不能忽略。

　　对于设备选型人员而言，这类模型的价值不止于展示外观，更在于提前验证连接器与机柜、传感器、执行器之间的空间兼容性。通过在三维环境中模拟接线、折弯、锁紧和拆卸动作，可以发现二维图纸中不易暴露的干涉问题，例如安装螺母与内壁加强筋冲突、尾部线缆最小弯曲半径不足、公头插合后与邻近元件距离过近等。

　　在材料与工艺层面，绝缘本体通常需要具备良好的尺寸稳定性和耐候性，金属接触件则需保证导电率、耐磨性和抗腐蚀能力。密封件的材料选择要结合工作温度、油雾或化学介质环境确定，否则即使结构尺寸正确，长期使用后仍可能出现老化渗漏。三维模型中虽不直接体现材料牌号，但结构工程师可据此预留密封槽尺寸、壁厚和装配公差，为后续样品验证提供依据。

　　该连接器的设计思路体现了工业连接部件的典型平衡：在有限体积内集成多芯导电、机械锁紧、面板固定和多层密封功能，同时保证现场维护时能够快速插拔。对于从事传感系统、自动化设备、户外装置或机电产品设计的工程师来说，准确的公母组件模型可直接用于整机布局、线束走向规划和安装方式校核，减少后期打样返工，提升结构设计的完整性与可制造性。
