带UNF3/8-27螺杆的鹰眼LED照明件

　　该照明件采用前端圆形发光面与后端外螺纹柱体的组合结构，适合在空间受限的面板、支架或设备壳体上完成嵌入式或穿板固定。前端头部直径明显大于螺纹杆身，安装时可形成轴向限位面，贴合被安装板表面；后端螺纹段承担主要连接与定位作用，出线端位于尾部，便于沿杆身轴线方向布线。

　　螺纹规格选用UNF3/8-27，属于统一螺纹细牙系列，在同等公称直径下螺距更小，自锁性和调节细腻度相对更好。对于需要频繁调整照射方向、承受轻微振动或希望降低松动概率的小型照明点位，这种细牙螺纹比粗牙连接更稳妥。建模时应重点控制螺纹大径、中径、小径以及牙型角的一致性，头部与杆身的同轴度也会直接影响装配后发光面是否偏斜。若用于实际加工或3D打印验证，建议在螺纹起始处保留适当导入倒角，避免首牙磕碰，并让螺母或预制螺纹孔更容易旋入。

　　从使用场景看，这类结构常见于设备状态照明、局部补光、狭小舱室指示、改装照明以及工装夹具上的辅助光源。它不像大型灯具那样依赖独立支架，而是通过自身螺纹杆穿过安装孔，再由背面螺母锁紧，因此在面板厚度变化时具有一定适应范围。设计时需要明确允许的最大板厚、螺纹有效旋合长度以及尾部出线所需的避让空间。若后方还要布置线束接插件，则模型中应预留接线弯曲半径，不能只按灯体实体尺寸判断安装边界。

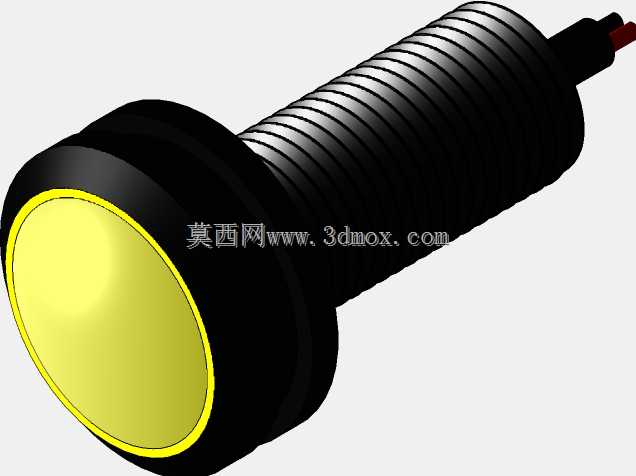

　　前端发光区采用圆形黄亮色透光面，外圈设置环形边界，使光线集中在正面区域。头部黑色外壳既形成视觉对比，也承担遮光和保护内部发光元件的作用。结构建模时，透光件与外壳之间应体现装配层次：外圈包边、发光面下沉或平齐、壳体与螺纹杆身平滑过渡，这些细节决定了渲染图和工程图的真实感。头部背面与安装面接触的区域不宜做成完全尖锐边缘，通常需要小倒角或小圆角，以减少装配应力集中。

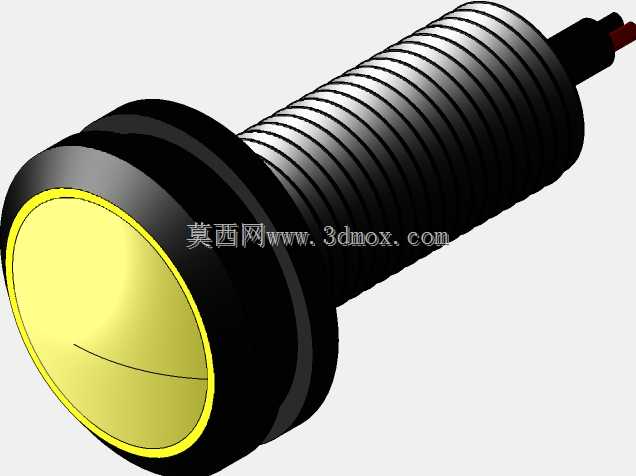

　　杆身外表面的连续螺纹是该模型的主要特征。若用于展示，可按真实牙型阵列构建；若用于大型装配，则可在保证外观识别度的前提下适度简化牙纹，以控制模型数据量。尾部出线部位采用缩径结构，并引出两根不同颜色的导线，用于区分供电极性。建模时导线不必追求完全柔性仿真，但应表现出线材从灯体尾部伸出的方向、外径以及与壳体交接处的防护过渡。对于需要做布线检查的装配体，导线走向应与实际安装姿态一致，避免与后方螺母、支架或钣金边缘发生干涉。

　　在结构选型上，这种一体式螺纹灯体的优势在于零件数量少、安装路径直接、拆卸维护方便。工程师在布置时通常先确定发光面位置，再反推穿孔中心、背部螺母操作空间和线束走向。若安装面为薄板，需关注头部压紧后板面是否变形；若安装面为较厚型材，则要保证穿孔长度不超过螺纹可用行程。对于振动较大的设备，除了细牙螺纹本身的锁紧能力，还可在实际装配中配合垫圈或螺纹胶使用，但模型本身应保留标准装配面，不应把防松附件固化到灯体上。

　　从三维建模流程看，适合先以回转体方式建立头部、螺纹杆身和尾部出线端的主体轮廓，再在杆身上切除或生成螺纹牙型。圆形发光面、外圈环带和黑色壳体可通过分割面或多实体方式区分材质。螺纹收尾处要处理好退刀或自然渐退，否则渲染时容易出现生硬断层。尾部导线可作为独立零件装配，便于后续调整颜色和长度。若模型用于工程交流，建议同步检查头部限位面、螺纹公称尺寸、杆身总长、出线端外径以及发光面直径之间的比例关系，使外观效果与实际零件尺度相吻合。

　　该结构的价值不在于复杂机构，而在于用紧凑外形同时解决发光、定位、紧固和布线四个问题。对于做设备面板布局、小型照明系统集成或五金配件库建设的人员，这类模型可直接用于安装空间校核、孔位规划和装配干涉检查。理解螺纹段长度与板厚的匹配、头部直径与开孔边界的关系、尾部出线与背部结构的避让，比单纯复制外观形状更有工程意义。
