Valsir聚丙烯排水管道直连接头

　　该零件面向建筑排水与同层排水系统中的直线管段对接场景，常见于卫生间排水支管、设备冷凝水排放、厨房下水管路以及需要柔性密封承插连接的聚丙烯管路中。它的核心作用不是简单把两段管子套在一起，而是在有限安装空间内完成同轴对接、密封止漏和吸收一定安装偏差。实际施工中，管道预埋往往存在轴向错位、管口轻微偏斜或后期装修面厚度变化，若采用刚性粘接或热熔接头，一旦尺寸偏差超过允许范围，就需要现场切管、重新配管，既影响施工节奏，也容易在接口处形成应力集中。该类承插式接头通过两端承口结构容纳管端插入，配合密封圈形成径向压紧，可在不使用复杂工具的情况下完成装配，后期检修拆换也更方便。

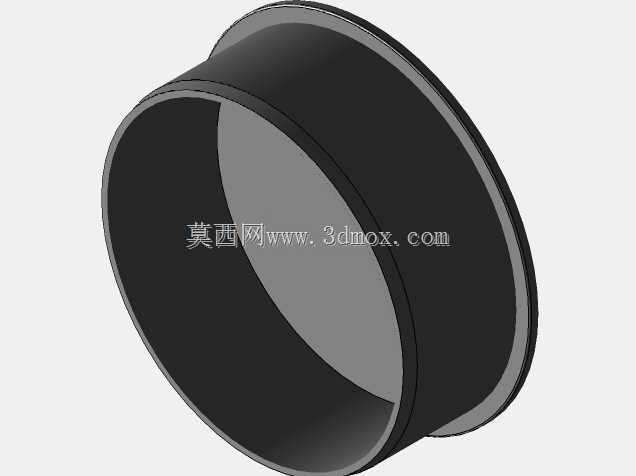

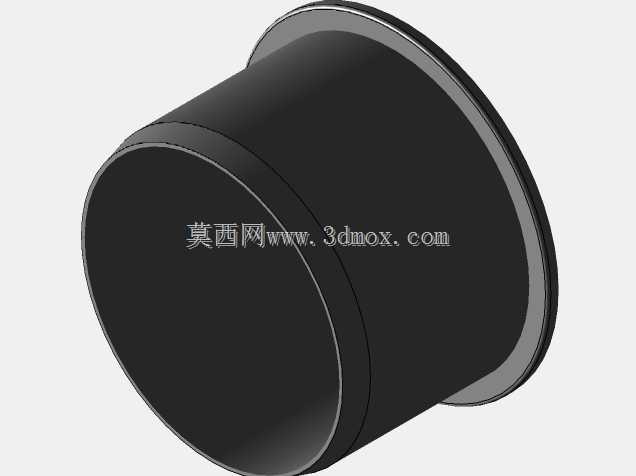

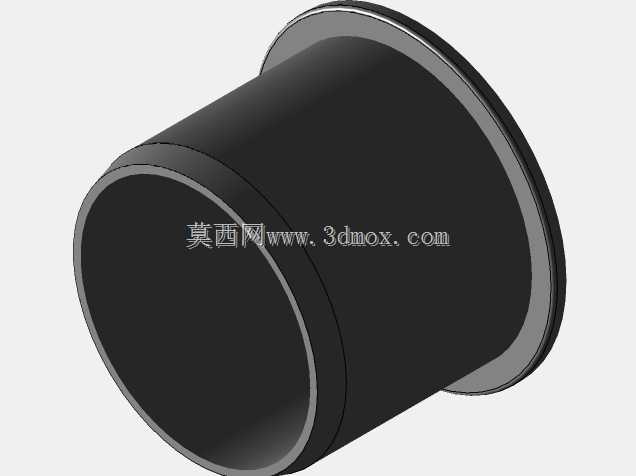

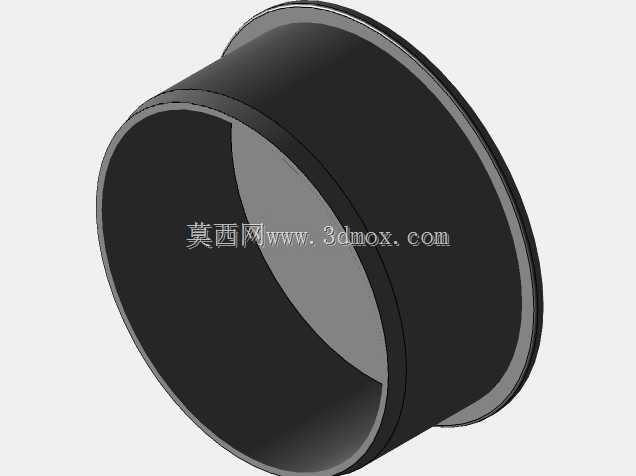

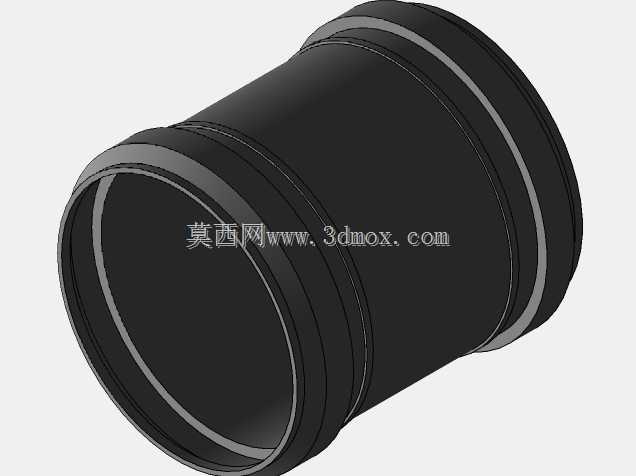

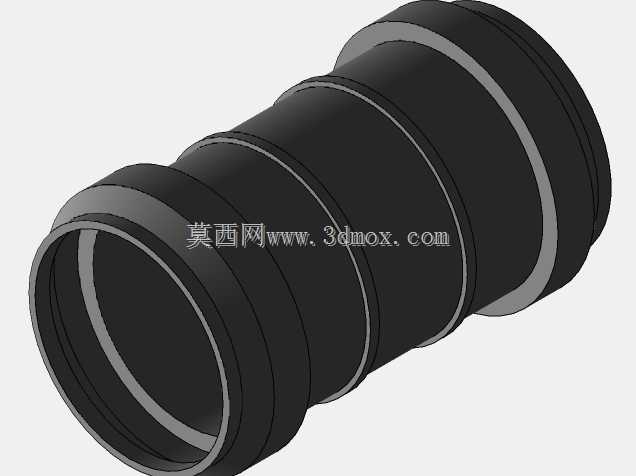

　　从结构上看，零件整体呈中空套筒形态，两端为对称或近似对称的承口，中间为贯通流道。外壁设置多道环形凸起与台阶，这些环筋并非装饰特征：一方面用于增强承口部位的刚性，避免密封圈压紧时薄壁筒体发生椭圆变形；另一方面为安装推入提供限位和视觉判断依据，当管端推至对应台阶位置时，可判断插入深度已达到设计要求。端部外缘直径略大于中段，形成承口扩径区域，用于容纳密封圈和管端倒角导入。内壁在密封区附近保持较高圆柱度，中段流道则尽量避免突变台阶，以减少排水过程中的涡流、挂污和噪声。对于排水管件而言，流道平顺性直接影响自洁能力，若内部存在明显凸肩，长期使用后毛发、纤维和污垢容易缠绕堆积，进而降低通流能力。

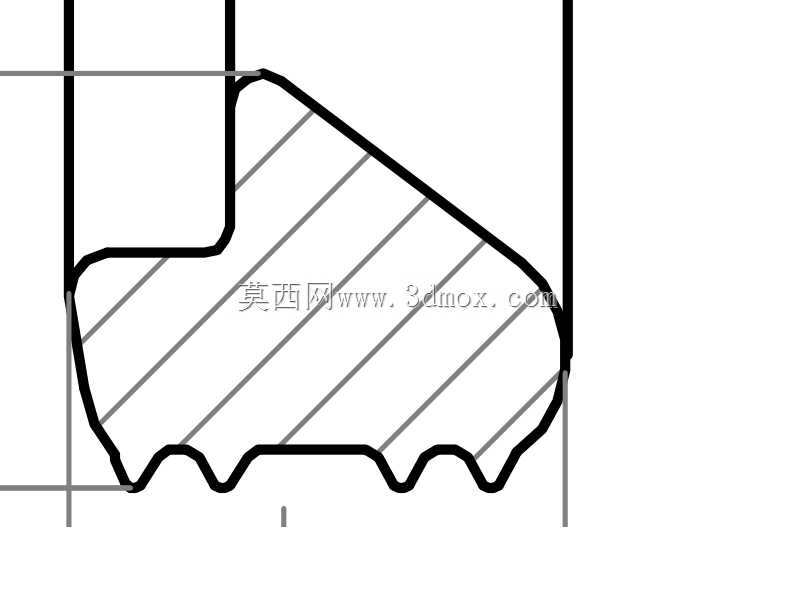

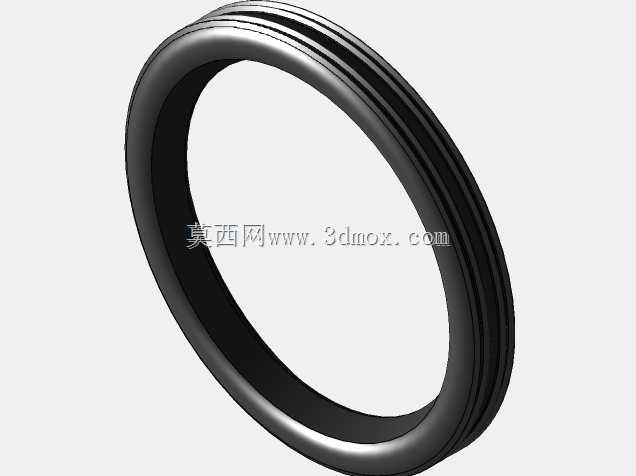

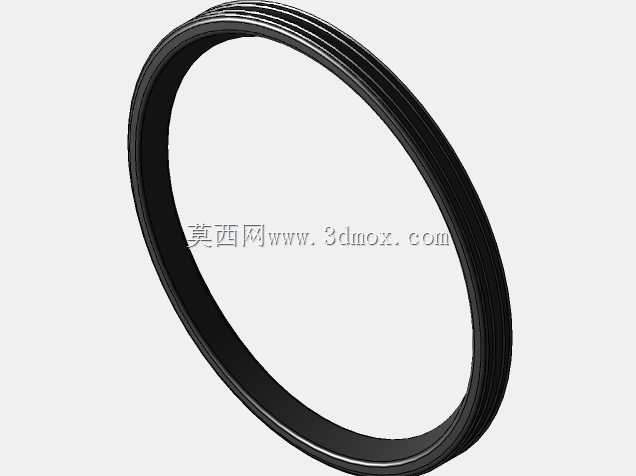

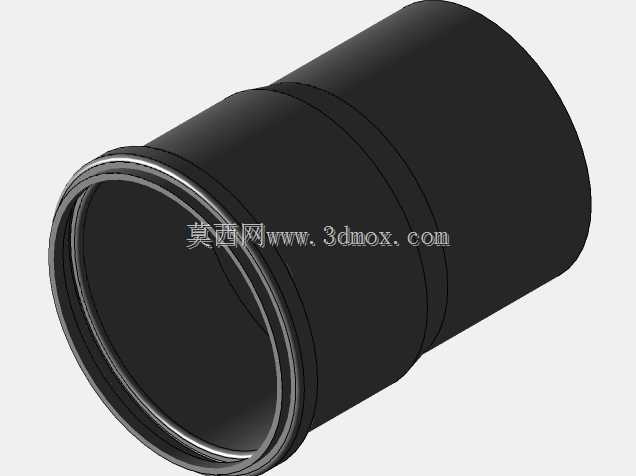

　　设计这类接头时，首先要确定的是适用管材外径与标准尺寸系列。聚丙烯排水系统通常按规定的管径和壁厚系列生产，承口尺寸不能只按名义管径取值，而要考虑管材公差、材料蠕变以及密封圈压缩量。密封槽的位置、宽度和深度需要与密封圈截面匹配：压缩量过小会导致密封比压不足，通水时出现渗漏；压缩量过大则会显著提高插入力，现场装配困难，还可能造成密封圈卷边或切割。承口入口处必须设计导入倒角，倒角角度和长度既要保证管端顺利滑入，又要避免在推入过程中把密封圈从槽中带出。对于需要长期使用的排水部件，壁厚分布也应结合成型工艺考虑，承口、环筋和主体交接处容易出现缩痕或应力集中，圆角过渡和均匀壁厚有助于提高成型稳定性。

　　在安装边界方面，该类接头属于轴向串联件，布置时需要在两端预留直线管段和操作空间。虽然接头本身可以补偿少量角度偏差，但不能把它当作弯管或错位补偿器使用；若两管轴线偏差过大，密封圈会出现单侧压缩不均，短期可能不渗漏，长期受温度变化、管路振动和建筑沉降影响后容易失效。安装前应检查管端切口是否平整、倒角是否光滑，密封圈槽内不得有泥沙和毛刺；推入时应保持管段与接头同轴，避免斜向硬插。对于水平安装的排水管路，接头位置还应与管道坡度方向一致，不能因接头局部下沉造成反坡存水。若用于隐蔽层内，接头外侧应预留检修和观察条件，避免被水泥砂浆完全封死；若用于明装管路，可配合支吊架控制管端插入后的回弹，尤其在环境温度变化较大时，聚丙烯材料线膨胀系数较高，轴向伸缩需要通过合理的固定点和滑动支撑加以约束。

　　从三维建模角度看，该零件适合采用回转体为基础进行参数化构建。先绘制包含内外轮廓的半截面，通过旋转生成主体，再在对应位置添加环形槽、密封槽、端部倒角和外凸环筋。建模时不应只追求外观相似，而应把密封配合面、限位台阶和导入倒角作为关键特征单独控制，便于后续按不同管径系列派生规格。流道内壁要检查是否存在非必要的倒扣或突变面，承口段的圆柱面可按配合要求设定合理公差。若用于装配验证，还应把相配管材端部和密封圈一并放入组件，检查插入行程、密封圈压缩状态以及最小壁厚位置，确认在极限公差下仍能装配且不发生干涉。
