工业起重吊装用锻造吊钩结构设计

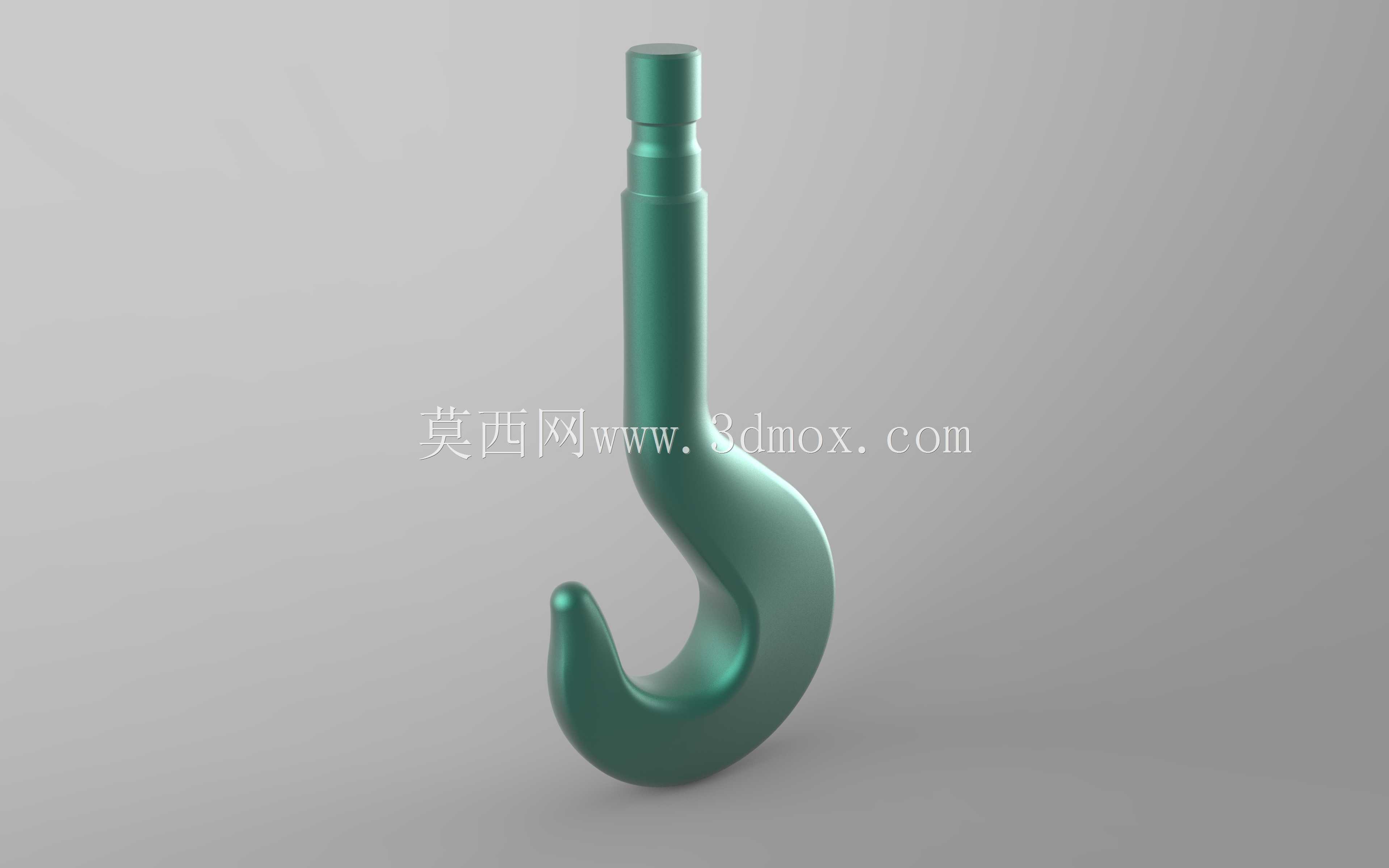

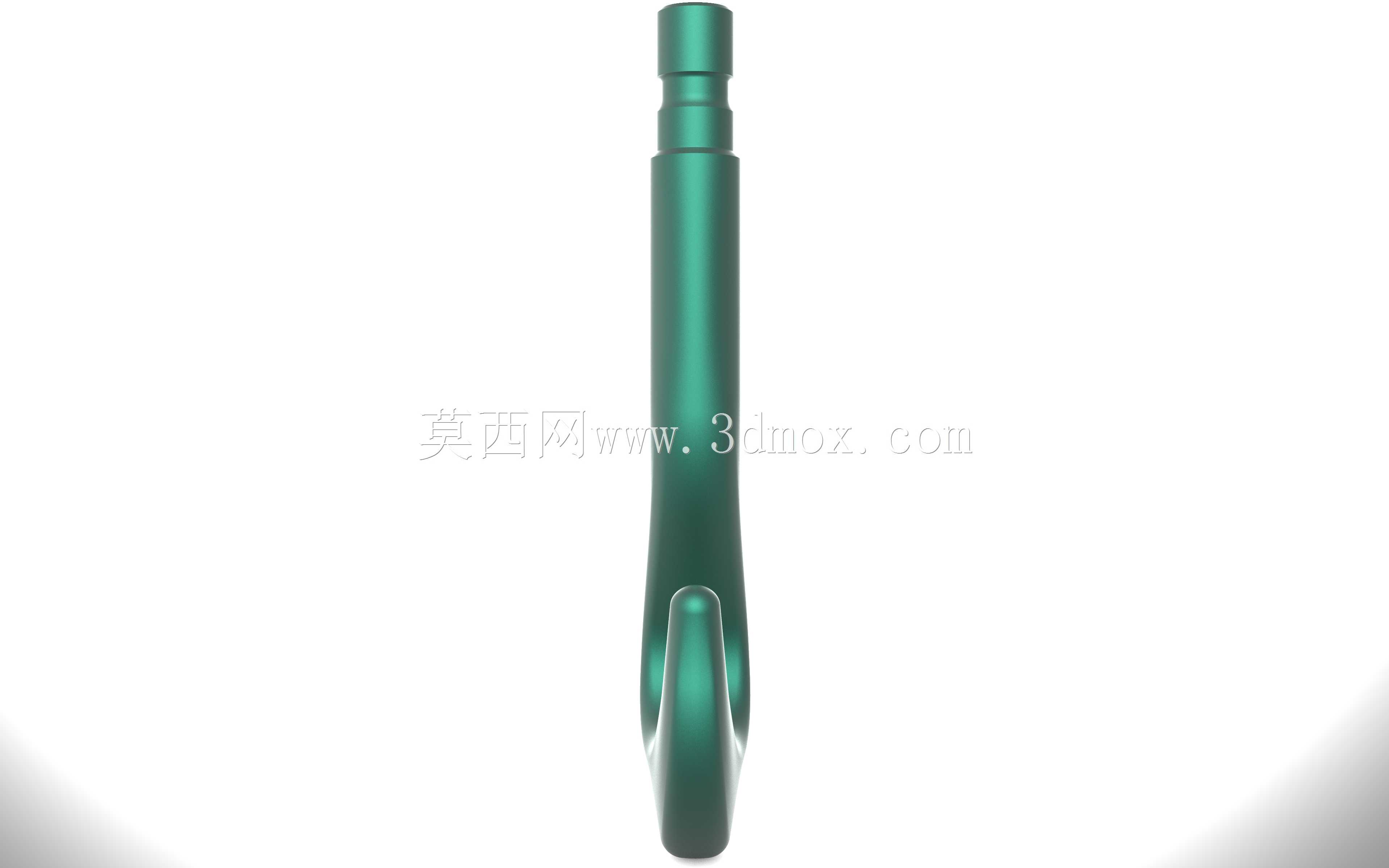

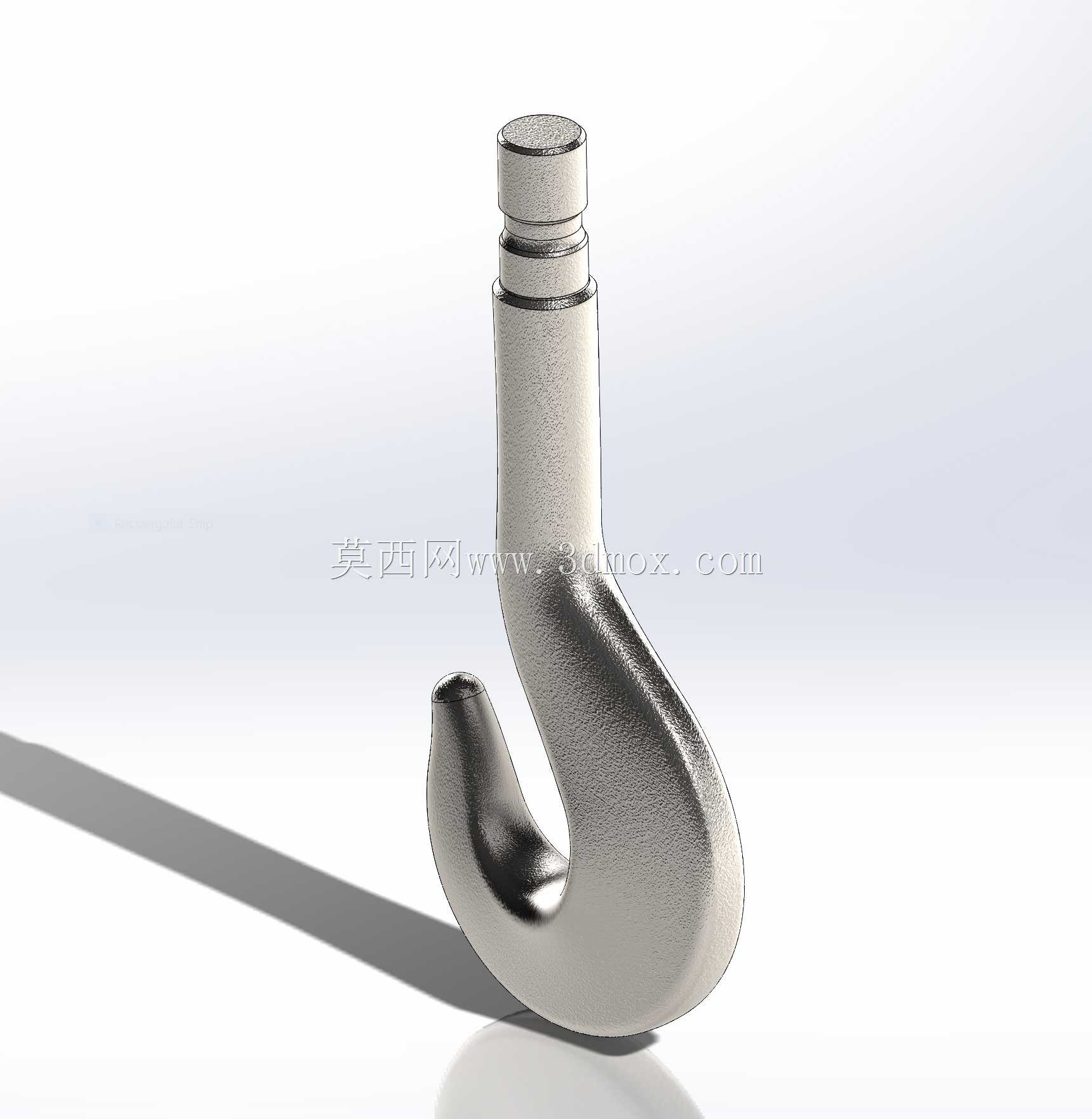

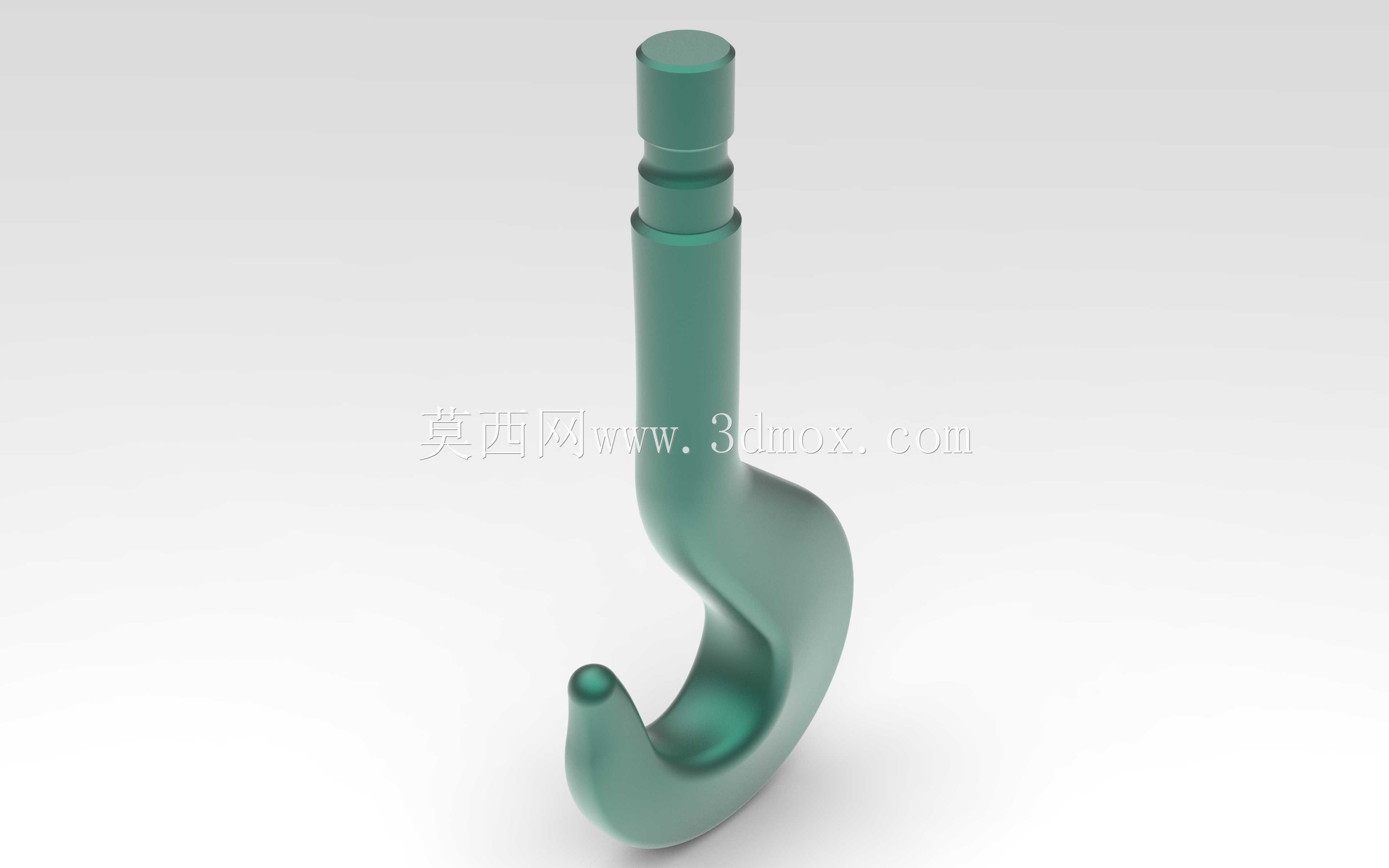

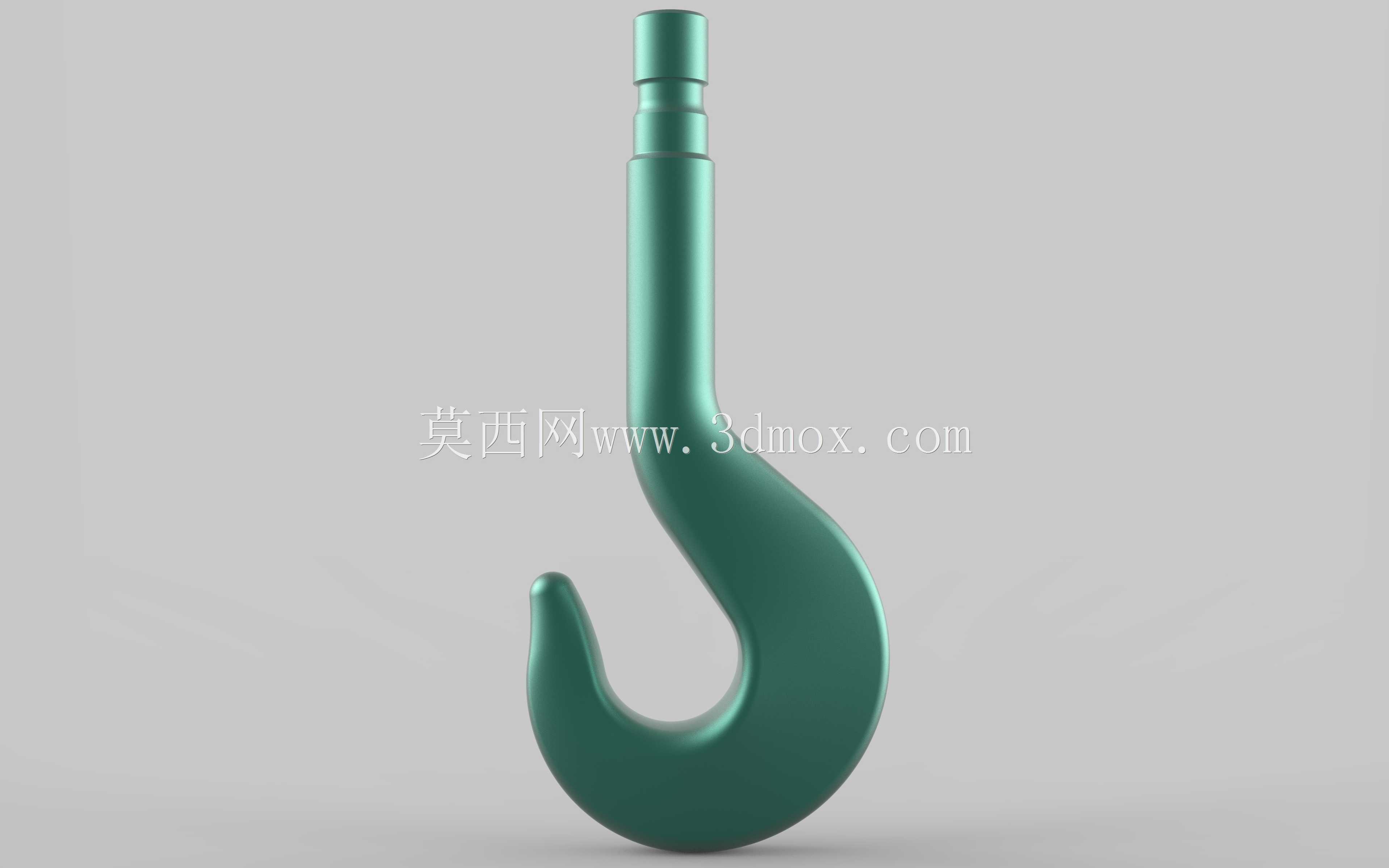

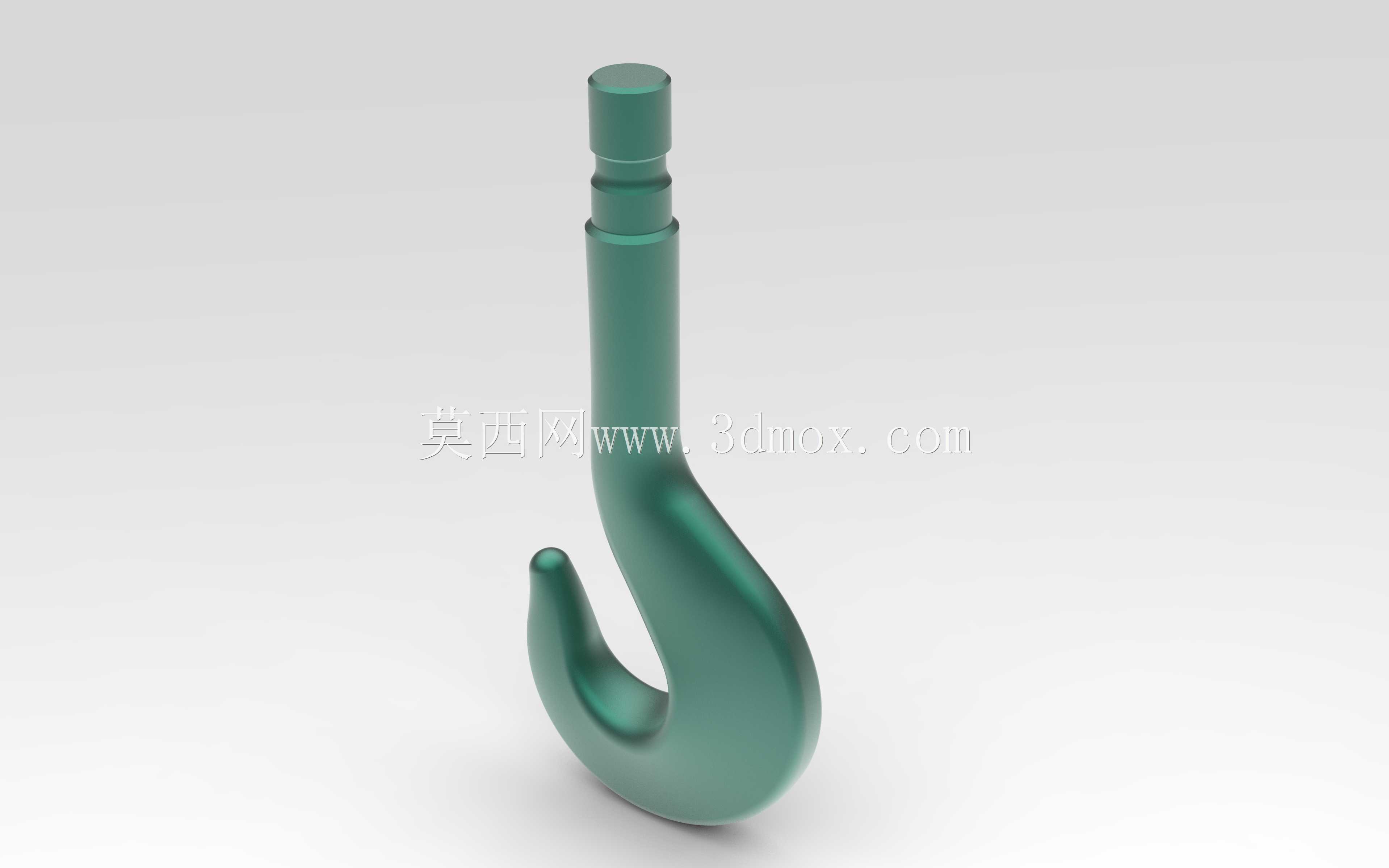

　　在车间重型工件转运、港口集装箱装卸、建筑施工物料垂直提升这类场景里，吊钩是直接承载载荷的终端受力件，它的结构合理性直接决定整套起重系统的作业安全边界。这款吊钩的建模没有沿用简单拉伸加圆角的粗放思路，而是从受力流走向出发，把钩身的曲线轮廓做了连续变曲率处理——从顶端直柄段向下过渡到钩腔弯曲段时，截面厚度随弯矩分布同步变化，钩尖内侧承载区的截面做了局部加厚，既避免应力在曲率突变处集中，也不会在非受力区冗余堆料增加自重。顶端的直柄加工出两道环形定位槽，实际装配时，槽位会卡在吊钩横梁的锁紧套内部，防止起升过程中吊钩发生轴向窜动，直柄顶端的端面做了平整处理，能和推力轴承端面完全贴合，让吊钩在带载旋转时转动顺滑，不会出现卡滞。从安装边界来看，

　　直柄段的直径需要和横梁内孔保持H8/f7的间隙配合，两道环槽的间距要匹配锁紧螺母的厚度，钩身最大外轮廓尺寸要保证吊钩在横梁下方360度回转时，不会和起重小车的下翼缘板、钢丝绳偏摆区域发生干涉。钩腔的开口尺寸经过反复校核，既能顺畅穿入常用的卸扣横销、吊装带环眼，也不会因为开口过大导致吊索在受力时意外脱出，钩尖的上扬角度控制在安全范围内，当吊索贴在钩腔内侧承载时，钩尖能起到物理防脱的辅助作用。建模过程中，钩身的曲面全部采用G2连续过渡，没有硬棱和碎面，后续导入有限元分析软件划分网格时，能在弯曲承载区生成高质量的六面体单元，方便工程师校核额定载荷下的应力分布、极端工况下的塑性变形余量。实际选型时，

　　工程师可以直接基于这个三维模型测量钩腔的有效承载深度，判断适配的吊索规格，也能模拟吊钩起升到上极限位置时，和上方滑轮组、防脱钩装置的装配间隙，提前排除现场安装后出现运动干涉的隐患。不同于铸件吊钩的粗糙轮廓，这个模型还原了锻造吊钩的流线型外形，表面没有多余的凸台和工艺缺口，对应实际生产中模锻后打磨清理的成品状态，直柄上的槽边、钩尖的棱边都做了微小倒圆，既消除热处理时的应力集中源，也避免吊装作业中尖锐棱边割伤钢丝绳或吊装带。
