内燃机传动连杆结构设计

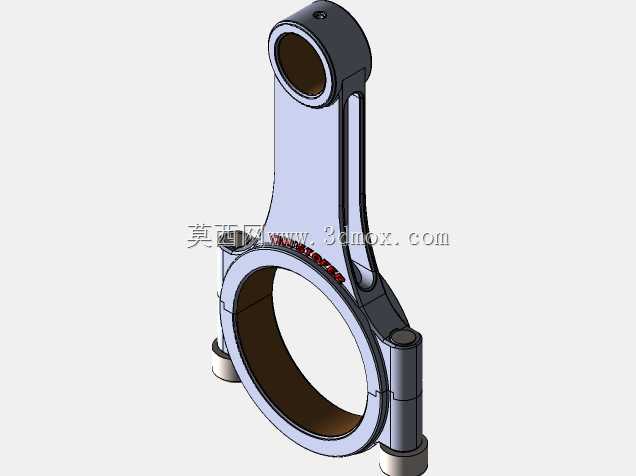

　　在往复式动力机械的核心传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的关键受力构件，其结构合理性直接决定动力输出的平顺性与整机运行寿命。这套连杆的结构设计完全围绕交变载荷工况展开，杆身采用成熟的工字形截面，在控制整体自重的同时，最大化提升抗弯与抗扭截面模量，适配活塞做功瞬间爆发的高压冲击，以及高速往复过程中产生的惯性力。

　　从实际装机场景来看，这类连杆广泛应用于小排量内燃机组，既可以配套通用汽油机作为小型工程机械、园林机械的动力核心，也能用于教学演示场景，直观展示曲柄连杆机构的运动转换逻辑。大小端的孔径设计严格匹配活塞销与曲轴连杆轴颈的装配公差，大端采用剖分式结构，配套螺栓完成轴颈抱紧，装配时可直接穿过曲轴箱侧盖完成就位，无需对曲轴进行额外拆解，大幅降低后期维护的拆装难度。小端内部预留衬套安装位，工作过程中可通过杆身内置的油道导入压力润滑油，在活塞销与衬套之间形成稳定油膜，避免高速摆动工况下出现干摩擦拉伤。

　　设计阶段首先要锁定的是整机的冲程参数与缸径规格，以此确定连杆大小端的中心距，这个尺寸直接影响活塞在上止点的伸出高度与压缩比控制，中心距偏差过大不仅会改变燃烧室容积，还可能出现活塞碰撞气门的致命故障。杆身的过渡区域全部采用大圆角顺滑衔接，完全规避直角台阶带来的应力集中问题，在发动机反复启停、载荷频繁波动的工况下，可有效避免疲劳裂纹从截面突变位置萌生。大端结合面采用高精度的定位结构，保证剖分后的两部分装配同轴度，拧紧连杆螺栓时需按照规定扭矩分步对角紧固，防止大端孔出现失圆，造成曲轴轴颈偏磨。

　　安装边界方面，连杆随曲轴做回转运动的过程中，其杆身外侧的运动包络面必须与曲轴箱内壁预留足够安全间隙，同时要校核连杆摆动到最大角度时，杆身下部不会与缸套下部、曲轴平衡块发生运动干涉。连杆大端的宽度尺寸需匹配曲轴连杆轴颈的长度，小端宽度则要与活塞内腔的销座间距适配，整套构件在完成加工后需进行动平衡校正，同机组的多支连杆重量差控制在极小范围内，降低高速运转时的整机振动。

　　从受力特性来看，连杆工作中同时承受压缩、拉伸与弯曲交变载荷，做功冲程中活塞顶部的燃气压力通过活塞销传递到连杆小端，推动曲轴旋转输出扭矩；进气冲程中曲轴反过来拉动连杆，带动活塞完成下行吸气动作。工字形杆身的截面尺寸经过反复校核，既不会因截面过大增加往复惯性力，也不会因截面强度不足在高负荷下出现弯曲变形。大小端的润滑油孔位置经过精准定位，确保曲轴旋转过程中，机油可以持续输送到摩擦副表面，带走磨损产生的金属碎屑与热量。

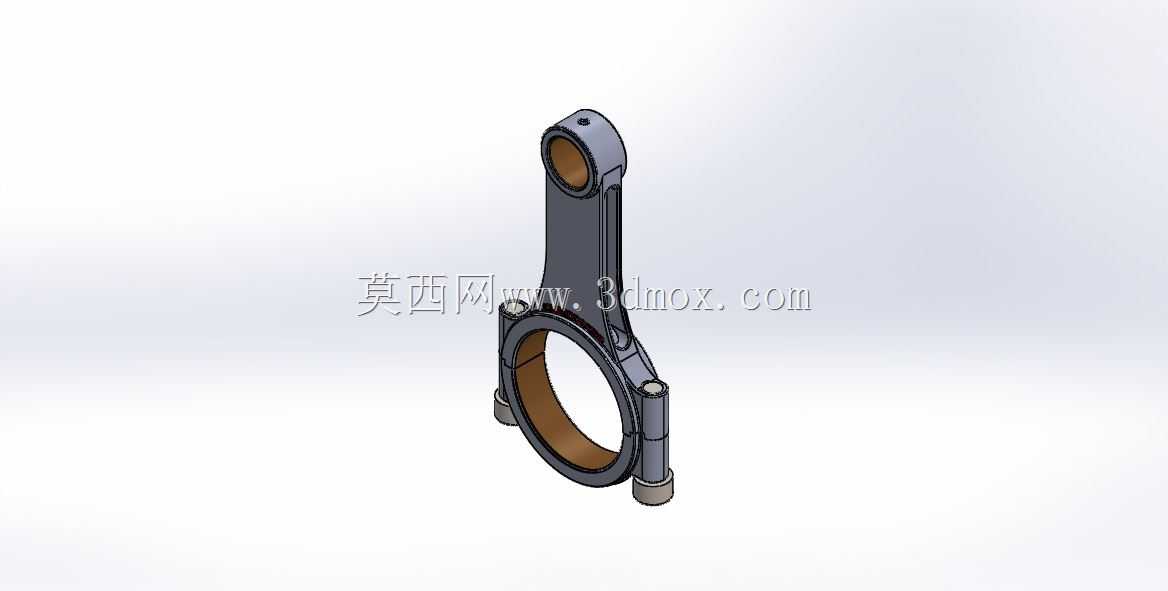

　　在三维建模过程中，所有装配特征都保留了真实的工艺倒角与退刀槽，完全还原实际机加工的成型逻辑，而非仅做外观示意。大端螺栓孔的位置度、结合面的平面度都在模型中对应了实际加工公差要求，结构工程师可以直接基于该模型完成运动仿真，模拟不同曲轴转角下连杆的姿态变化，校验整个运动周期内的干涉情况，也可在此基础上进行有限元分析，优化高应力区域的结构尺寸，为后续的强度试验与量产加工提供可靠的三维数据支撑。
