卧式长筒型承压水罐高压储气罐

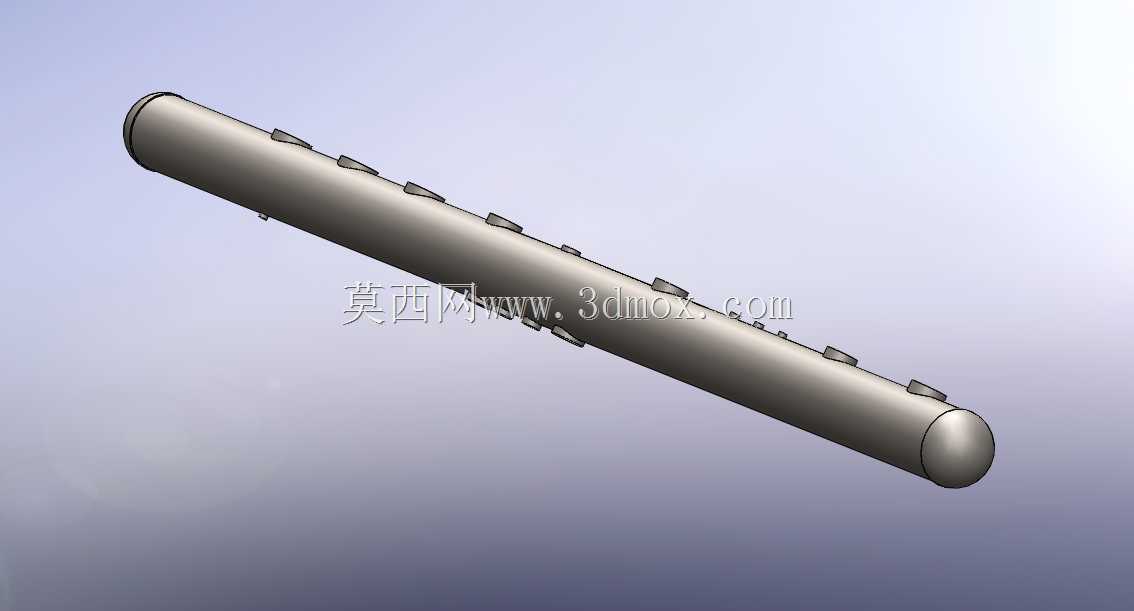

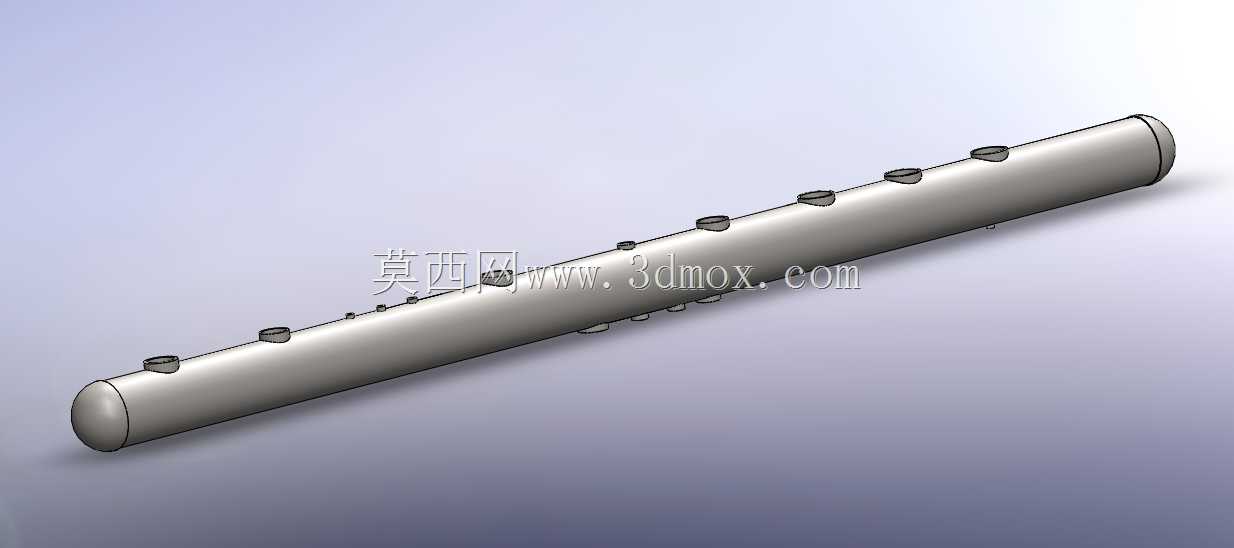

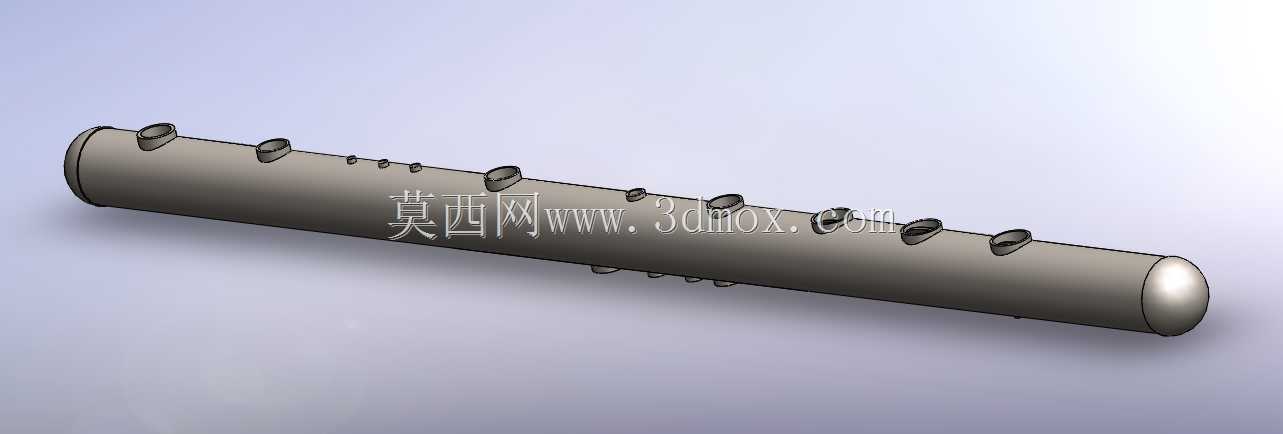

　　该模型呈现的是一台卧式长筒形承压容器，主体由等径直筒段、两端封闭结构以及沿筒身分布的多个接管组成。直筒段为主要储容空间，端部采用圆弧过渡的封头形式，能够在内部介质压力作用下降低转角处的应力集中，使薄膜应力沿曲面更均匀地传递。筒身上的接口大小、方位和间距存在差异，反映出设备在实际系统中同时承担介质进出、仪表连接、排空、安全附件安装或分流汇流等功能，而不是单一接口的简单储罐。

　　从使用场景看，这类长筒容器常见于供水稳压、压缩空气缓冲、小型工艺系统分配集管以及需要一定容积来平缓压力波动的场合。储水时，筒体容积可削弱泵启停造成的水压冲击，为下游管路提供相对稳定的液位和压力缓冲；储存压缩气体时，容器能够吸收空压机加载、卸载带来的脉冲，减少频繁启停对管网和阀门的影响。若接口沿轴向成排布置，它也可作为分水器、分气包或集液管使用，将一路介质分配到多个支路，或把多个支路介质汇集后统一处理。

　　结构设计上，直筒与封头的连接区域是重点控制部位。模型中筒身直径与长度比例较大，意味着设备整体呈细长卧式布置，安装时需要考虑支撑跨距、筒体自重以及充液后的附加载荷。若用于储水，满液状态下的重量会显著增加，支座位置不能只按空罐外形确定，而应结合弯矩分布，将支撑布置在有利于降低筒体附加弯曲应力的位置。两端封头附近不宜承受过大的局部集中载荷，接管载荷也应通过管路支架、柔性接头或合理走向进行释放，避免外部管道重量直接作用在筒壁开孔区域。

　　筒壁厚度的取值需要同时满足承压强度、腐蚀裕量和成形减薄要求。对于内压容器，直筒段壁厚主要由环向薄膜应力控制，而封头区域因曲面形状不同，应力状态与直筒段存在区别。开孔会削弱原有承载截面，并在孔边产生局部应力集中，因此接管与筒体连接部位通常需要关注焊接结构、坡口形式以及是否需要补强。模型中多个小直径接管沿周向和轴向交错布置，设计时应避免孔桥过近，防止相邻开孔的应力影响区相互叠加；对于需要安装压力表、安全阀、排污阀或液位元件的接口，还应保证操作和维护空间。

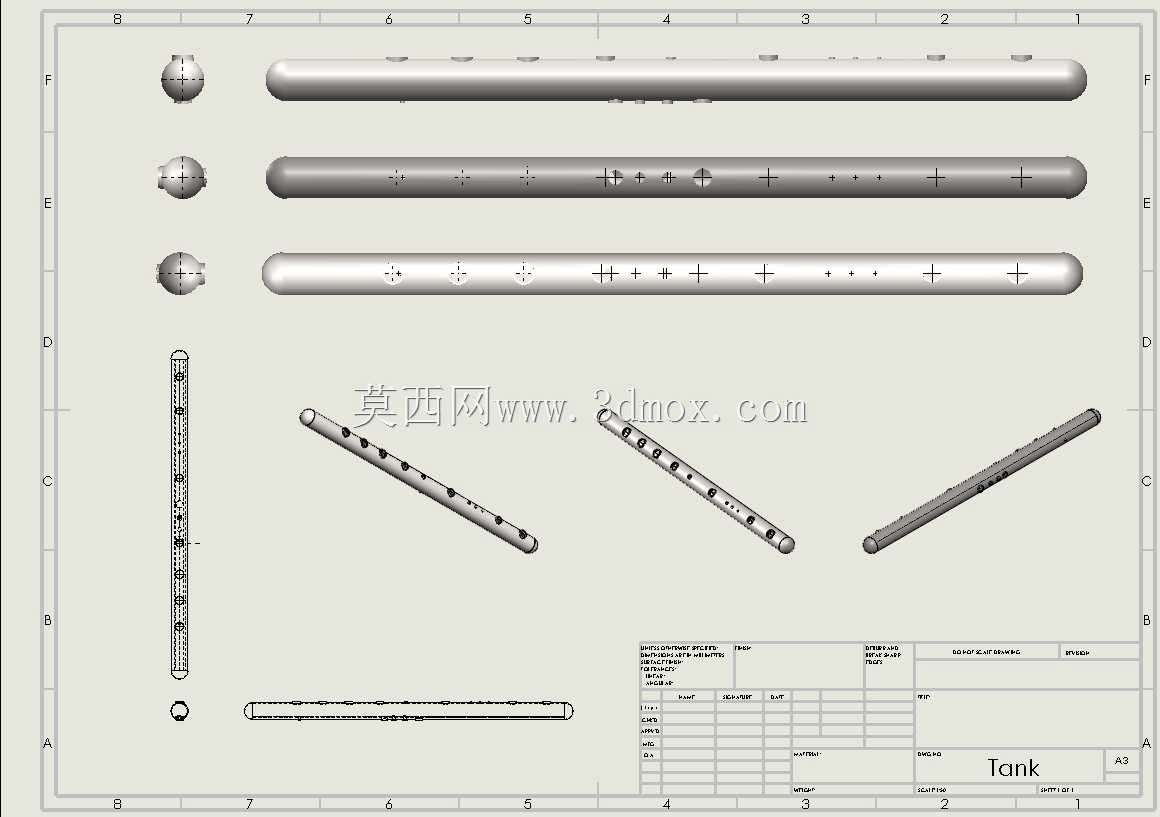

　　外形边界方面，设备总长、筒径和接管外伸长度共同决定了安装所需空间。卧式布置时，设备中心线高度、底部净空、端部封头与墙面或其他设备的距离都需要预留，以便检修、拆卸法兰和操作阀门。若容器放置在机房或撬装框架内，上方接管可能与管道、桥架发生干涉，侧面接口则需要留出扳手空间和仪表读数空间。细长筒体在运输和吊装时还应关注挠度和吊点位置，防止局部变形影响后续装配。

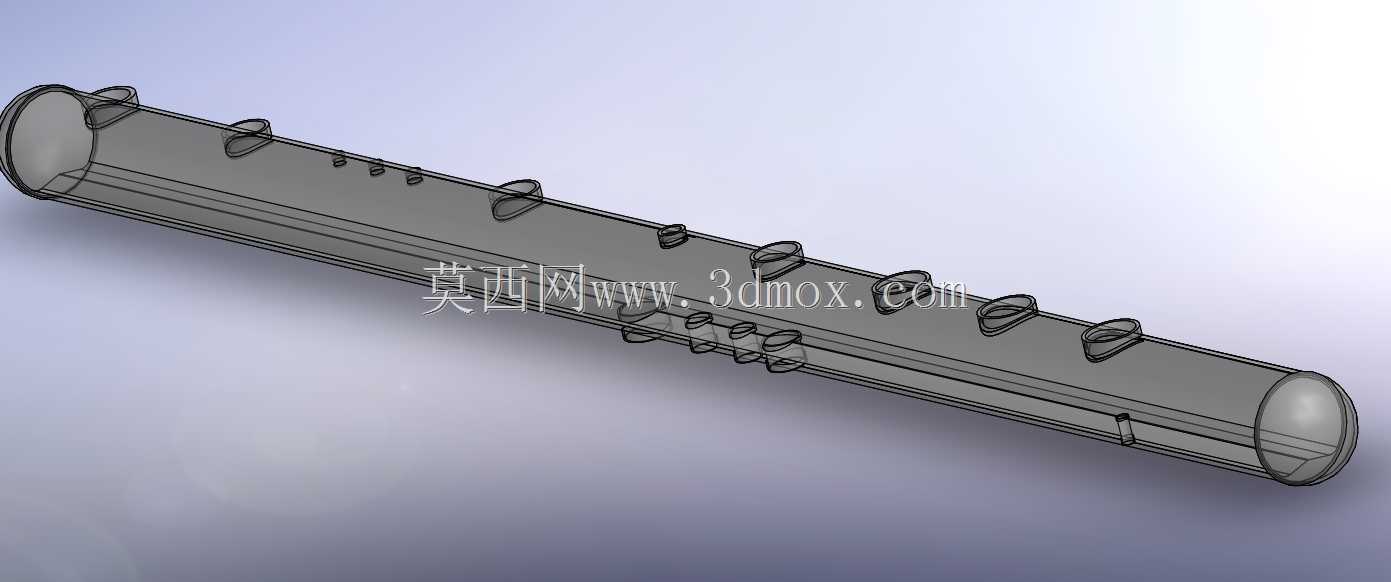

　　从三维建模角度看，该类零件适合先建立筒体回转主体，再通过基准面和轴向定位确定各接管位置。封头与筒体应保证相切或连续过渡，接口处采用切除后装配接管的方式更符合工程建模习惯。对于需要进入工程图生产的模型，还应进一步补充支座、铭牌、接缘、法兰密封面以及焊缝坡口等细节，并在装配环境中核对相邻管路、阀件和支撑结构的空间关系。整体而言，该模型抓住了卧式承压容器的核心几何特征：长直筒身提供容积，曲面封头改善受力，多组接管实现介质分配与附件连接，可作为缓冲罐、储水罐、分气包或类似压力容器方案的结构参考。
