六槽间歇传动用日内瓦轮结构

　　该零件为典型外槽轮机构中的从动构件，也就是常说的日内瓦轮，主要承担将主动拨盘的连续回转运动转换为单向间歇转位运动的功能。在多工位装配台、回转料仓、分度送料装置、胶片卷片机构、轻载转台以及部分仪器仪表的步进进给系统中，这类构件常作为核心分度件使用。其工作过程并不复杂：主动拨盘上的圆销进入轮槽后，推动槽轮转过固定角度；圆销离开轮槽时，槽轮上的锁止弧与拨盘上的对应弧面贴合，使槽轮在停歇阶段保持位置锁定，避免负载或惯性引起的自由偏转。

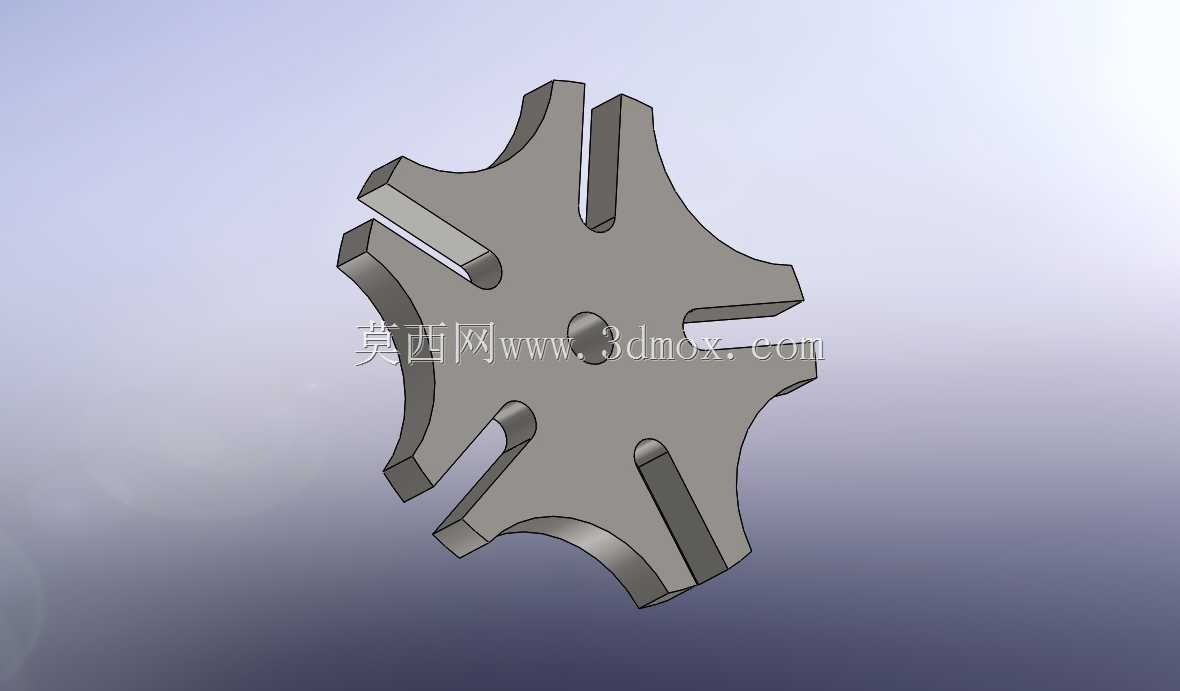

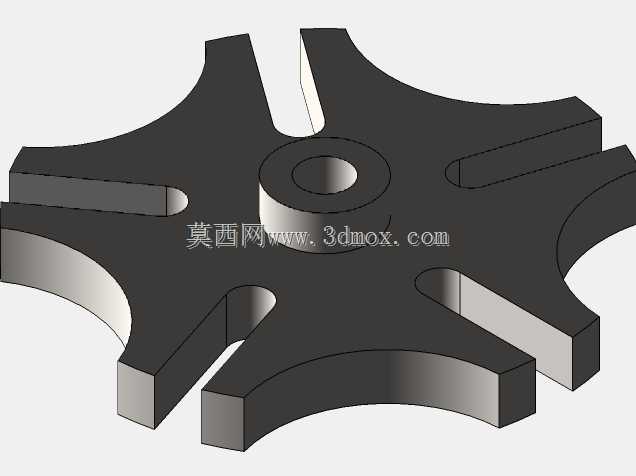

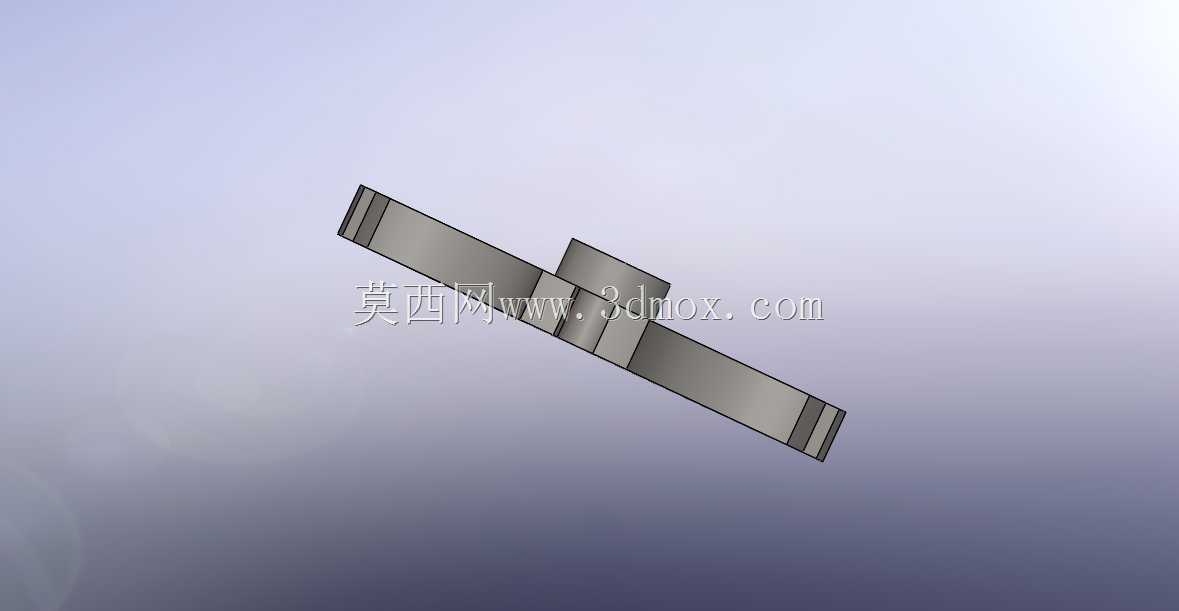

　　从结构上看，该模型采用六槽径向布置，单次转位角度为60度，适合需要六工位分度的场合。轮体中心设置同轴安装孔，用于与输出轴或支撑轴配合；孔周保留实体轮毂，以改善键连接或过盈配合区域的应力分布。轮缘沿周向均匀开出直槽，槽的两侧面为主要传力工作面，其平行度、槽宽一致性以及槽与中心孔的位置度，直接影响拨销进入时的冲击大小和定位重复精度。相邻槽之间的外圆弧构成锁止弧，弧面半径与拨盘锁止弧相匹配，二者在停歇期形成近似无侧隙的贴合。

　　设计这类槽轮时，首先要确定的是槽数、中心距和拨销半径。槽数越少，单次转位角越大，机构动程越急促，角加速度峰值也越高；槽数增多则运动更平缓，但外形尺寸会相应增大，锁止弧长度缩短，定位刚度可能下降。六槽方案在分度密度、动力特性和结构紧凑性之间取折中，常见于中等速度、轻中载的间歇转位设备。槽宽需与拨销直径形成合理配合：间隙过小会导致装配困难、卡滞和磨损加剧；间隙过大则在启动和脱离瞬间产生明显冲击，重复定位精度下降。槽底通常需要留出退刀空间或小圆角，避免热处理和加载时在尖角处产生应力集中。

　　该模型的轮体并非简单平板，而是在槽间设置了加厚筋块状轮廓。这种处理一方面增加了轮缘与轮毂之间的材料连接，提高槽根部位的抗弯扭能力；另一方面通过局部实体加厚，使零件在不过度增加整体厚度的前提下提升刚性。对于需要做轻量化处理的高速场合，可在筋块之间非配合区域去除材料，但必须保证槽根传力路径连续，且去除后剩余截面对称，避免形成新的不平衡量。若用于普通低速工装，整体实心结构更便于铣削或线切割加工，成本也更低。

　　安装边界方面，槽轮与拨盘必须严格保证中心距，中心距偏差会改变拨销进入和退出轮槽的相位，造成运动干涉或锁止失效。槽轮端面与拨盘平面应留有少量轴向间隙，防止转动时摩擦发热抱死，但间隙不宜过大，否则拨销可能在槽内产生附加倾覆力矩。中心孔与轴的配合通常根据载荷性质选择：轻载仪器结构可采用小间隙配合以便装配，传递扭矩较大时宜选用过渡配合并加键，或通过紧定螺钉、销钉做周向固定。轴向定位可依靠轴肩、套筒或挡圈完成，定位面应避开槽根应力区。

　　实际应用中，这类槽轮更适合低速、分度频率不高、对冲击有一定容忍度的场合。若用于高速自动化设备，需要进一步核算拨销进入瞬间的角加速度、惯性扭矩和接触应力，并在槽面引入润滑或采用耐磨材料。表面处理上，配合槽面和锁止弧可通过淬火、渗碳或镶嵌耐磨套提高寿命；非工作面则以去毛刺、倒钝为主。建模时应重点控制中心孔、六个槽侧面和锁止弧的同轴、均布关系，这些几何特征比外观圆角更能决定机构能否平稳装配和运行。
