苏格兰轭式直线驱动锁止机构

　　在需要把连续回转运动转换为受控往复直线运动的工位上，苏格兰轭机构一直是结构工程师愿意优先评估的方案。这套锁止模型把轭形槽、偏心销、滑动导杆和基座整合在一起，核心目的不是单纯演示运动学，而是形成一个可在端点位置保持约束的机械锁止单元。实际产线里，类似结构常见于分度定位、闸门启闭、夹具压紧、短行程推杆以及需要明确死点位置的安全联锁部位；相比多连杆机构，它的零件数量更少，运动关系更直观，维护人员只需观察偏心销与轭槽的配合状态，就能判断动作是否到位。

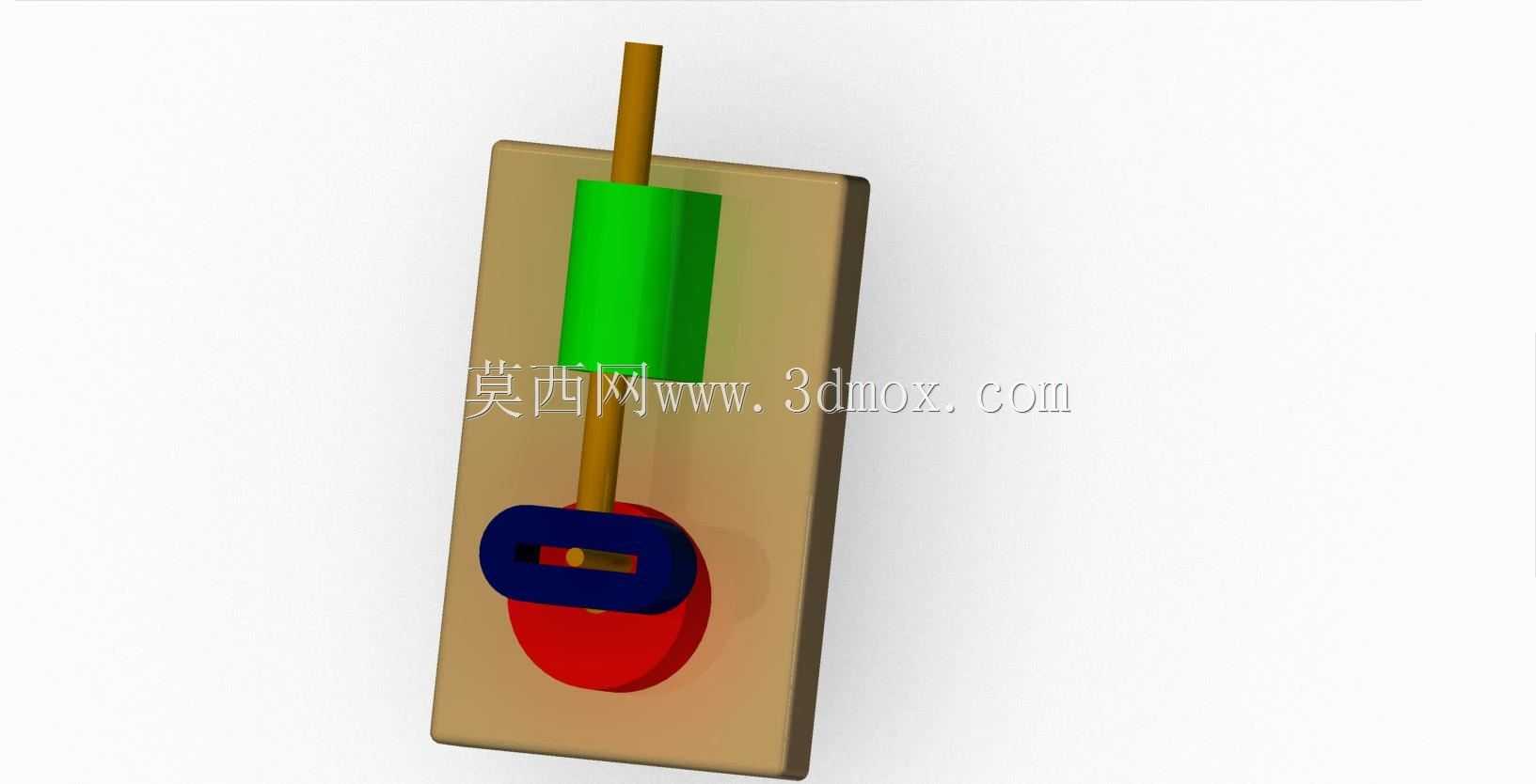

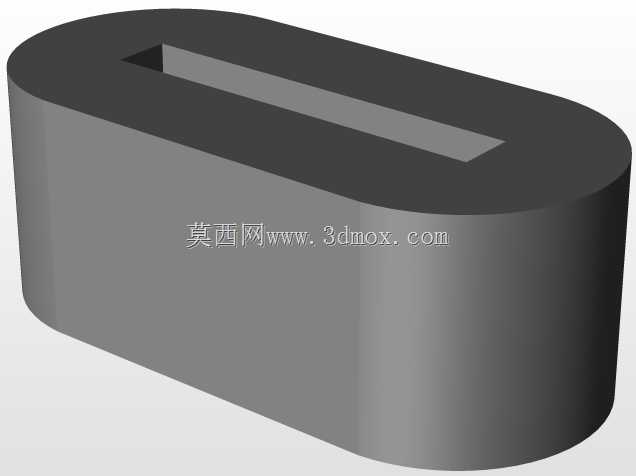

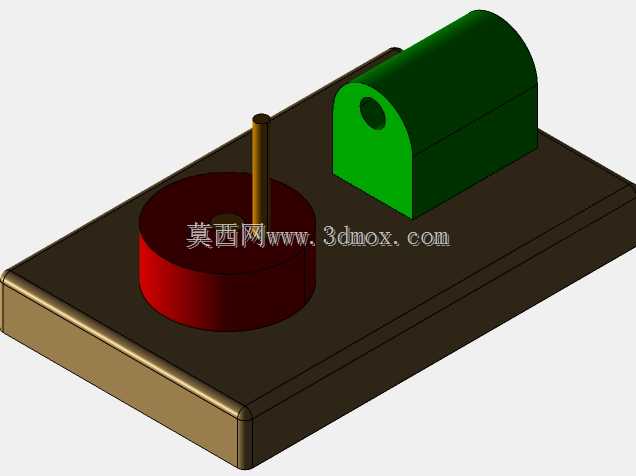

　　从功能上看，红色圆盘承担曲柄输入角色，蓝色轭架上开设长圆形滑槽，偏心销嵌入槽内。当圆盘绕固定中心旋转时，销子一方面随曲柄做圆周运动，另一方面在轭槽内滑动，迫使轭架只能沿垂直于导杆的方向被约束，而把运动合成为导杆的上下往复。绿色块体相当于导套或滑动支承，它限制长杆的横向摆动，使输出端获得较稳定的直线轨迹。米色底板不是装饰件，而是所有旋转副、滑动副的安装基准：曲柄中心、导套中心以及轭架导向面都要在这块板上建立位置关系，任何孔位偏差都会直接放大为滑动卡滞或侧向磨损。

　　设计这类机构时，首先要确定的是曲柄偏心距，因为它决定导杆的全行程。行程等于两倍偏心距，选型阶段不能只按所需推出长度取中值，还要预留装配调节与磨损补偿空间。轭槽宽度应与偏心销外径形成合理间隙配合：过紧会在高速或粉尘环境下发热咬伤，过松则会在换向瞬间产生冲击，长期运行后槽边出现喇叭口。导杆直径与导套长度需要结合侧向载荷核算，若输出端承受偏载，单靠图示短导套往往不足，应在底板外侧增加第二支承或把导套加长，使滑动副跨距增大，降低导杆与轭架连接部位的弯矩。

　　锁止特性的关键在端点位置。当曲柄销运动到上下极限附近，导杆速度趋近于零而位移保持时间相对延长，这一区间可用于插入锁舌、压紧工件或触发位置开关。若要求机构在动力中断后仍不退回，就应让死点位置与负载方向精确对齐，使外部反力直接通过曲柄中心，而不是形成推动曲柄回转的力矩。实际设计中常把缓冲垫片、可调限位螺钉布置在米色底板对应极限处，一方面吸收换向冲击，另一方面方便现场微调行程端点。偏心销与轭槽接触面建议采用表面硬化处理或增设可更换衬套，因为该处在每个循环中都经历滑动与压力复合作用，是整个机构寿命最短的配合面。

　　安装边界方面，底板需要保留曲柄圆盘的回转包络空间，尤其在圆盘后侧不能布置管线或支架，避免与偏心销、轭架下部发生干涉。导杆向上伸出时要考虑最大伸出长度与最小缩回长度，绿色导套上方应预留清洁与润滑操作空间；若机构嵌入设备内部，维修人员还需能从正面或侧面接触销钉紧固件，以便在不拆除全部管路的情况下更换磨损件。底板孔位宜设计成定位销加螺栓的组合：定位销保证曲柄中心与导套中心的垂直度和同轴度，螺栓承担工作载荷，不应用螺栓孔间隙去“找正”位置。

　　三维建模时，旋转副与滑动副的配合要按真实运动关系定义，不能只做静态外观。偏心销与轭槽之间应留出线接触或小面接触区域，方便后续在工程图中标注公差、热处理和润滑要求；导杆与导套的配合长度、退刀槽、端部倒角也要完整表达，因为这些细节决定零件能否顺利装配。对于需要进行运动仿真的场景，可在曲柄端施加匀速旋转，观察导杆在全行程内的加速度突变；苏格兰轭在中点附近速度最高，若末端执行器对冲击敏感，就需要在控制曲线或缓冲结构上做补偿。

　　这套结构的价值在于把回转输入、直线输出和端点锁止浓缩在少数几个实体零件中，便于工程师在方案阶段快速验证行程、力臂和安装空间。它不追求复杂外观，而强调配合关系的确定性：底板提供基准，圆盘提供偏心，轭架完成换向，导杆输出动作，导套维持姿态。把这些边界条件理清后，再去选材料、定公差和布置润滑点，机构在真实设备上的可靠性才有基础。
