间歇式星轮驱动槽轮转位机构

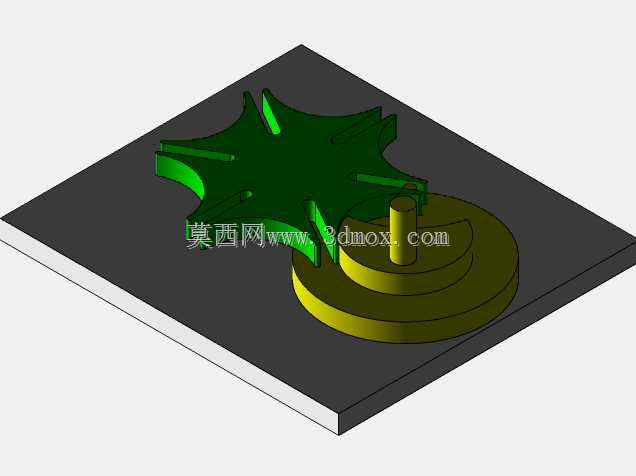

　　这套间歇转位机构的核心逻辑是把连续回转输入拆解为单步、定角的分度输出，在需要工位切换、步进送料、周期定位的设备里非常常见。很多人第一次接触这类结构时，会把注意力放在星轮的曲线轮廓上，但真正决定运行品质的，是拨销进入和离开星轮槽口的瞬间衔接。如果槽口曲线与拨销运动轨迹不匹配，机构在启动和停止阶段会产生明显冲击，不仅定位精度下降，长期运行还会造成销孔磨损、定位面压痕和驱动侧附加载荷。模型里把主动拨盘、圆柱拨销、星形槽轮、底座安装板和支撑轴系都做了完整表达，便于在三维环境中直接检查运动干涉、包络范围和装配关系。从实际选型角度看，这类机构最适合中低速、等分工位、节拍稳定的场合，例如多工位回转台、料盘换位、包装分度、仪器切换、夹具转位等。

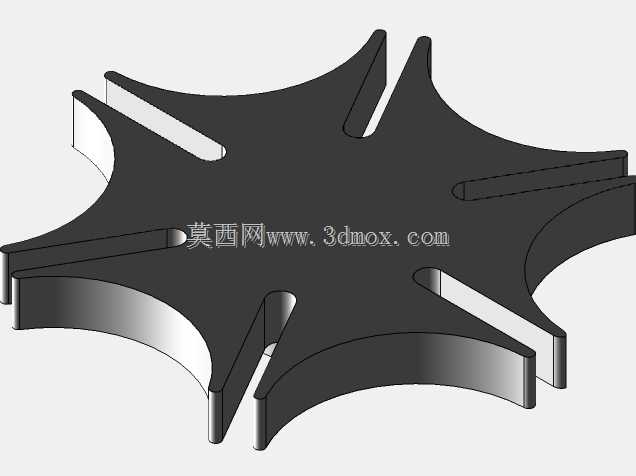

　　它的优势在于机械结构本身就能完成分度和锁止，不需要复杂的控制算法；缺点是工位数量、动停比和输出角一旦确定，调整空间有限，因此前期方案验证尤其重要。设计时通常先确定输出端需要的工位数，再反推星轮槽数。四槽结构每次转位90度，六槽结构每次转位60度，八槽结构每次转位45度；槽数越多，单次输出角越小，但拨销在槽内的作用区间、锁止弧配合以及星轮根部强度都要重新校核。模型中星轮外缘采用锁止弧与主动盘圆弧面配合，当拨销脱离槽道后，输出件被圆弧约束保持静止，这部分间隙不能按普通转动副随意放大。间隙过小会导致装配困难、温升后卡滞；间隙过大则会在停位阶段产生角向晃动，直接影响末端执行器或工装的重复定位。底座平板在模型中承担安装基准作用，

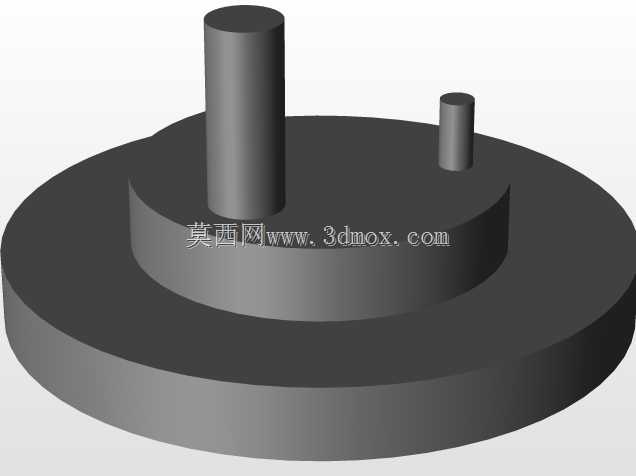

　　实际工程中不能只把它当作示意件。若用于设备内部，安装面需要给出平面度、粗糙度和定位孔公差；若用于教学演示或轻载试验，可采用铝板或亚克力板减重，但支撑轴根部仍要保留足够厚度，避免拨销切入星轮槽时产生倾覆力矩。主动轴与从动轴的中心距是全机构最敏感的尺寸之一，它同时影响拨销入槽角度、锁止弧贴合状态和运动压力角。中心距偏小时，拨销会提前挤压槽壁，造成卡紧；中心距偏大时，锁止弧不能可靠封位，输出端在静止段可能出现自由窜动。因此在三维建模阶段，应优先用参数控制中心距、拨销直径、槽宽、星轮节圆和锁止弧半径，而不是孤立绘制单个零件。外形边界方面，星轮旋转时外伸的尖角会形成较大包络圆，设备布局时必须在其周围预留安全空间，不能贴近传感器、线管或机架立板。主动盘下方的阶梯圆柱不仅是视觉层次，也对应实际结构中的轴承座、衬套或轴肩定位段；若后续要做实物，应在该位置明确轴向固定方式，例如卡簧、锁紧螺母或台阶压盖。拨销与槽道接触属于高频滑动接触，材料配对要避免同种金属直接干磨。轻载场景可采用钢拨销配POM或尼龙星轮，噪声低、自润滑性好；载荷稍高时可采用淬火钢销配青铜衬套，或者在星轮槽内嵌装可更换耐磨块。若用于高速分度，单纯依赖槽轮机构会受到动停冲击限制，此时需要重新评估凸轮分割器、伺服直驱或棘轮棘爪方案，不能只凭三维模型外观判断可行性。安装时还要关注输入轴的旋转方向。槽轮机构通常具有明确转向关系，反向运转虽然不一定立刻损坏零件，但会改变拨销入槽侧，

　　使原本按单侧受力设计的间隙和润滑条件失效。若设备正反转都要工作，就必须对称校核槽口两侧曲线，并提高拨销固定端的抗疲劳等级。从维护角度看，这类机构最容易出现的问题不是整体断裂，而是局部微动磨损。拨销与槽壁之间在每次启停时存在短暂滑动，若润滑不足，槽口会先出现亮带，随后发展成台阶状磨损；锁止弧面则会因为停位撞击产生局部压光。三维设计阶段预留拆换空间，比事后在整机里扩孔修复更节省成本。对于结构设计人员来说，这套模型的价值不在于展示一个漂亮的星形零件，而在于提供一个可直接推演运动关系的机械载体。通过调整槽数、中心距和拨销位置，可以快速比较不同分度方案的加速度峰值、停位角和空间占用；通过检查底座孔位和轴系高度，也能提前发现装配后工具无法伸入、锁紧件不可见等工程问题。把这些边界条件纳入设计，机构从模型走向实物时才会更稳定。
