曲柄滑块圆周转往复运动演示机构

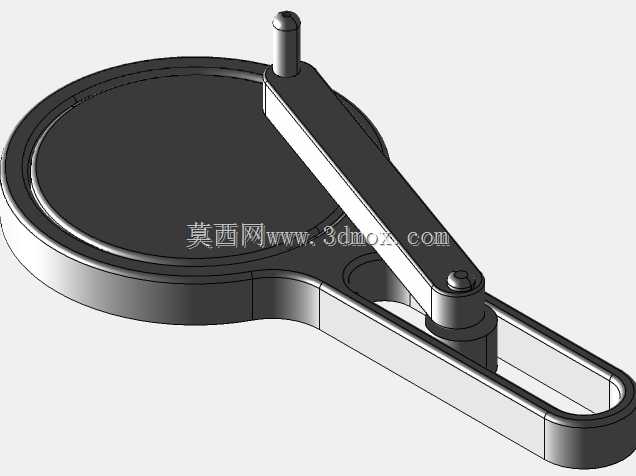

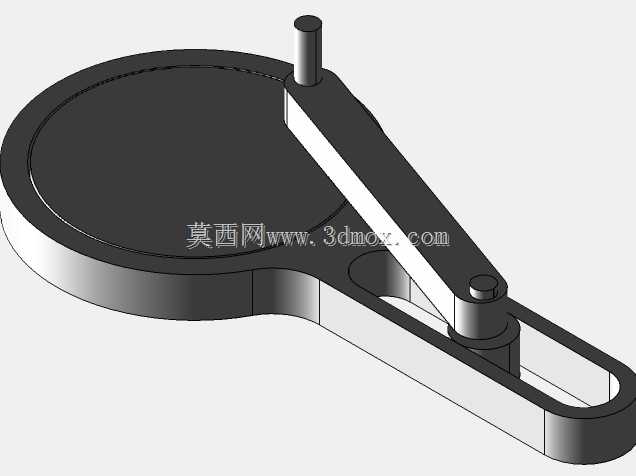

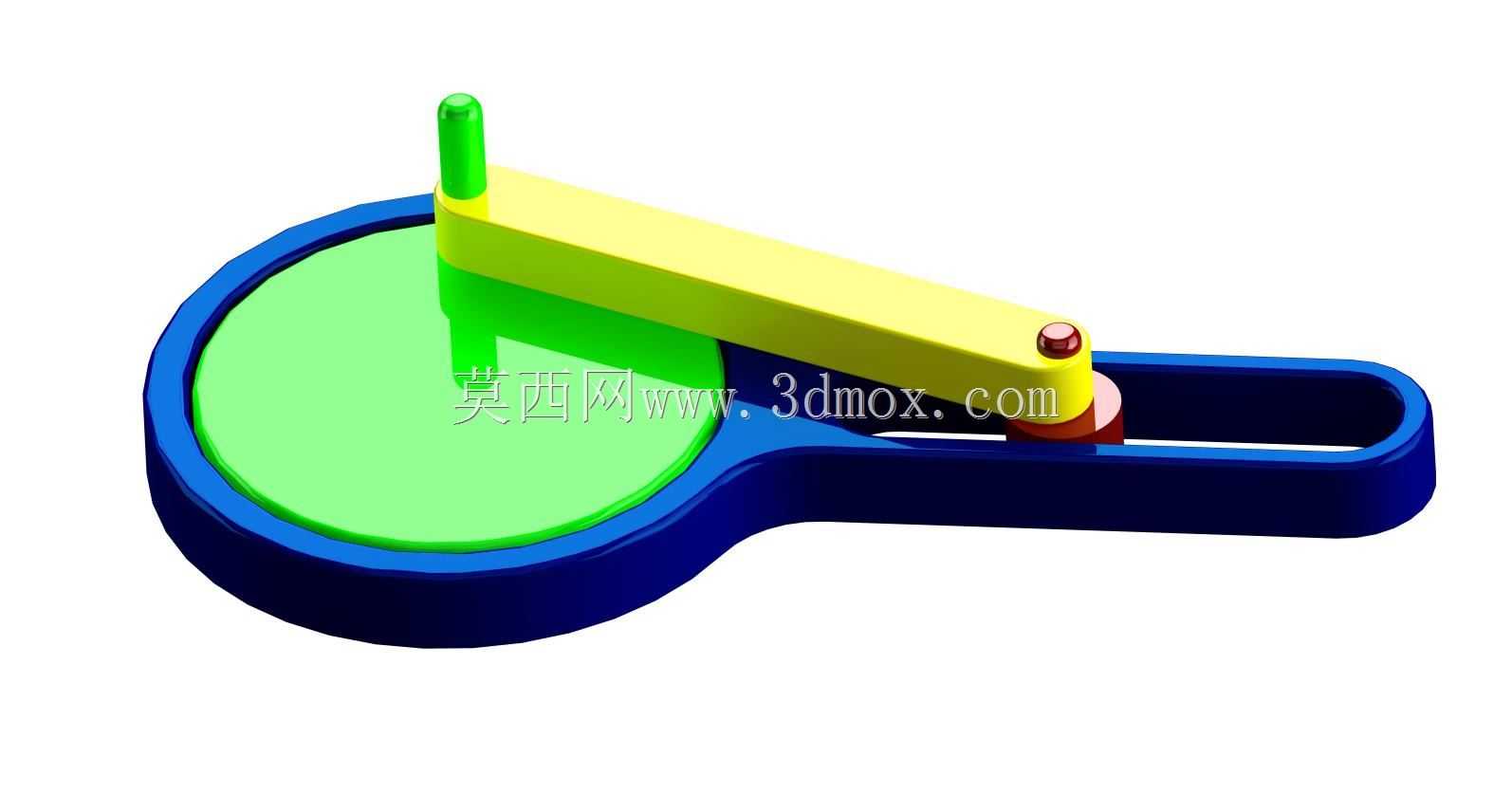

　　这套机构的核心价值在于把连续旋转输入直接转化为直线往复输出，是活塞式动力机械与往复式工作机中最基础的传动构型之一。圆盘作为曲柄回转基体，其中心与驱动轴固连，偏心销布置在圆盘端面靠近外缘的位置，回转半径决定滑块行程的一半；黄色连杆一端通过销孔与偏心销铰接，另一端嵌入蓝色滑块的铰接座，滑块被约束在平直导轨内只能沿槽向平移。绿色圆盘表面在建模时作为运动平面基准，蓝色底座同时承担导轨支承与机架定位功能，竖直绿色短柱位于圆盘中心，用于标识回转中心并可作为手动驱动的操作柄。

　　从实际工况看，这类结构广泛出现在内燃机曲柄连杆机构、柱塞泵、空气压缩机、冲压送料装置、缝纫机主轴机构、小型往复锯以及自动化生产线的直线推料单元中。设计时首先要确定输出端需要的往复行程，再反推曲柄偏心距；偏心距越大，滑块行程越长，但连杆摆角、侧向分力和导轨磨损也会同步增大。连杆长度通常取偏心距的三到五倍，过短会导致压力角偏大，传动效率下降，过长则会占用更多安装空间并降低刚性。

　　建模过程中，回转中心、偏心销中心与滑块铰接点三者的相对位置必须严格按运动学关系约束。圆盘与底座之间保留转动间隙，偏心销与连杆孔、连杆与滑块销之间均按铰接副处理，导轨两侧面与滑块侧面设为平移副。若直接用于运动仿真，应锁定底座，给圆盘施加恒定角速度，随后测量滑块位移、速度和加速度曲线；可以明显看到滑块在行程两端速度趋近于零，中间位置速度达到峰值，加速度则随曲柄转角呈非线性变化，这也是往复设备存在惯性力冲击的根本原因。

　　外形边界方面，圆盘直径决定整机最大回转包络，导轨长度必须覆盖滑块全行程并预留两端限位余量。安装时底座平面需要与设备安装面贴合，回转中心轴线应垂直于运动平面，否则会产生附加弯矩并造成卡滞。导轨宽度与滑块厚度按载荷匹配，偏心销直径需根据接触面压和剪切强度校核，连杆截面则要兼顾拉压刚度与铰接处壁厚。

　　在结构细节上，圆盘外缘可加工减重孔以降低转动惯量，导轨端部应设置机械限位或缓冲垫，避免滑块越程脱出。偏心销与连杆之间通常配置轴套或滚动轴承，以减小高频摆动下的磨损；滑块与导轨接触面可开设油槽，用于脂润滑或稀油润滑。若用于高速工况，还需要对曲柄滑块组件进行动平衡校正，尽量抵消往复惯性力和旋转惯性力，降低整机振动。

　　该模型在教学与方案评审中可直接用于演示死点位置：当滑块处于行程端点时，连杆与曲柄共线，此时滑块方向的主动力无法驱动曲柄转动；反过来，若以曲柄作为主动件，则机构不存在死点，运动连续平稳。这一特性在夹具增力、冲压锁紧和发动机启动设计中都需要重点考虑。

　　从装配工艺角度，底座导轨的直线度、两铰接孔的平行度以及圆盘中心孔与端面的垂直度，是影响机构运行平顺性的关键尺寸。若导轨面加工倾斜，滑块会在往复过程中产生别劲；若两铰接孔不平行，连杆会在运动中扭曲，导致局部磨损加剧。三维建模时应把这些配合面作为基准特征优先建立，再通过装配约束检查最小壁厚、运动包络和拆装空间。

　　对于设备选型人员，该构型适合中低载荷、规律性直线往复的场合；若需要长行程或大推力，通常要放大曲柄销和连杆截面，并校核导轨比压。对于需要频繁换向的工位，曲柄滑块机构比纯凸轮机构更容易调整行程，只需更换不同偏心距的圆盘即可改变输出位移，而导轨和滑块部分可以保持通用。这种模块化思路在非标自动化设备的推料、顶出、送进和夹紧工位中十分常见。
