圆盘回转驱动垂直进给机械装置

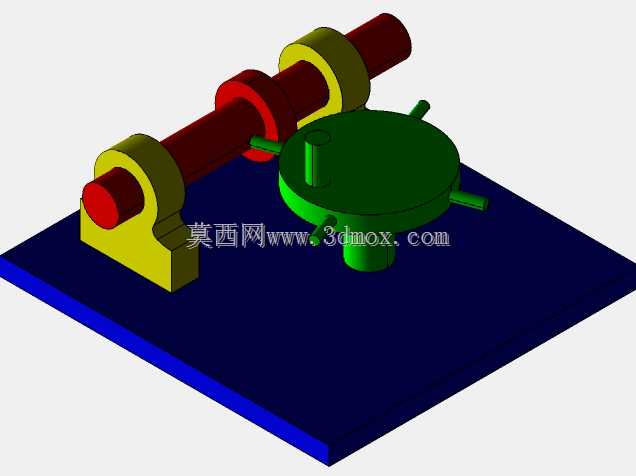

　　这套机构的核心价值，在于把连续回转输入转化为受控的间歇或往复垂直动作，在轻工装配、检测工位、小型送料单元中都能见到同类原理。实际使用时，水平轴通过两端带座支承固定在底板上，轴上的偏心或轮廓件随轴转动，推动下方带凸柱的圆盘产生升降；圆盘周边伸出的小柱可作为触发件、拨杆或定位销，直接对接外围夹具、料道或检测开关。相比气缸直推方案，这种纯机械联动不需要额外气路和控制阀，转速稳定时动作节拍一致性更好，也适合在多工位转盘上作为机械式同步驱动源。

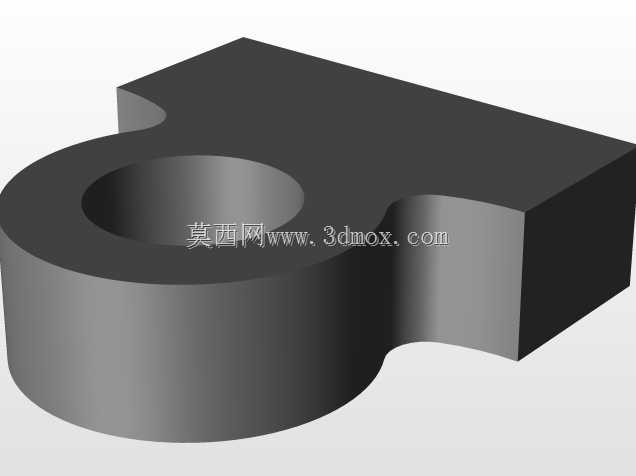

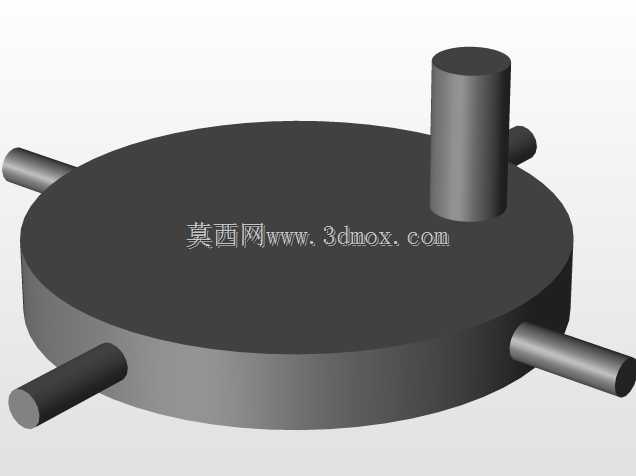

　　从结构组成看，底板承担全部安装基准，两端支座采用螺栓固定，加工时只要保证两孔同轴度和底面平面度，轴系运转就不会出现卡滞。水平轴上的红色轮廓段是运动规律的决定部分，其偏心量或曲线升程直接决定圆盘的垂直行程；如果需要改变行程，通常只需更换该轮廓套，而不必改动支座和底板。绿色圆盘下方设有导向柱，与底板上的导向孔配合，限制圆盘只能沿轴向移动，避免在水平分力作用下发生偏摆。圆盘周向的几个短柱可根据工位需求安装碰块、压头或拨爪，扩展成压装、分度、顶料等不同功能。

　　设计这类机构时，先要明确输出端需要的位移曲线和负载。若只是简单顶料，采用偏心圆即可获得近似简谐运动，加工成本低；若要求在端点有停顿或匀速段，则要改用圆柱凸轮或盘形凸轮轮廓，并在三维建模阶段通过运动仿真检查压力角，防止自锁和接触应力过大。轴的直径需按扭转强度和支承跨距核算，支座高度要留出轮廓件与圆盘之间的装拆空间。底板厚度不宜过薄，否则在高频动作下会产生振动；四周应预留安装孔和定位销孔，方便整体嵌入主机台面。

　　安装边界方面，水平方向的总长由轴伸、支座宽度和轮廓件位置共同决定，轴端可预留联轴器或带轮接口，连接减速电机或手轮。垂直方向的最大轮廓高度出现在圆盘被顶至最高位置时，外围防护罩和管路必须避开这一区域。圆盘外径决定了可布置凸柱的数量，也就限制了工位数；凸柱的位置应尽量靠近圆盘外缘以获得更大拨动力矩，但不能与支座、轴上轮廓件发生干涉。底板下方要留出导向柱下沉的空间，若安装在台板上，需在对应位置开孔或增加垫高块。

　　在三维建模过程中，建议先以骨架模型定义轴的回转中心、圆盘导向轴线和底板安装面，再分别细化支座、轮廓套和圆盘。配合关系上，轴与支座孔采用旋转配合，圆盘导向柱与底板采用滑动配合，轮廓面与圆盘凸柱采用凸轮从动配合，这样可以直接在软件中模拟运动并测量位移、速度曲线。工程图出图时，支座孔和导向孔应标注同轴度、垂直度要求，轮廓件的工作曲面需给出升程表或数控加工依据，圆盘上各凸柱位置则标注角向分度公差。

　　实际选型时，若用于高速轻载，可在凸柱端部加装滚针从动件，把滑动摩擦改为滚动摩擦，降低磨损和驱动扭矩；若用于低速重载，则要加大轴径和支座接触面，并校核轮廓面的接触疲劳。润滑方式通常采用脂润滑，支座内可嵌入含油轴承或小型滚动轴承，维护周期较长。整体结构没有复杂钣金和铸件，主要由板类、轴类和简单回转体组成，制造工艺以铣、车、钻为主，适合小批量设备自制或作为自动化专机的标准功能模块。
