趣味曲柄摇杆怪人自动机械结构

　　该结构属于典型的平面连杆类趣味自动机械，核心通过曲柄连续回转带动摇杆完成既定往复动作，整体以立式平板作为安装基体，所有运动构件均布置在平板正面，背面可预留驱动件安装空间，适合桌面级机械原理展示、科普教具以及创意机械摆件开发使用。在教学场景中，这套结构可直观呈现铰链四杆机构的运动转换逻辑，把电机的连续旋转输入转化为端部构件的规律摆动，观察者能够清晰看到曲柄转角与摇杆摆角的对应关系，理解死点位置、传动角变化对机构运行平顺性的影响；在创意装置开发场景中，该结构可作为动作模组嵌入木质自动玩偶、互动橱窗装置，通过调整连杆长度与曲柄偏心距，就能改变端部执行件的摆动幅度与运动节奏，匹配不同的创意表现需求。从功能实现逻辑来看，

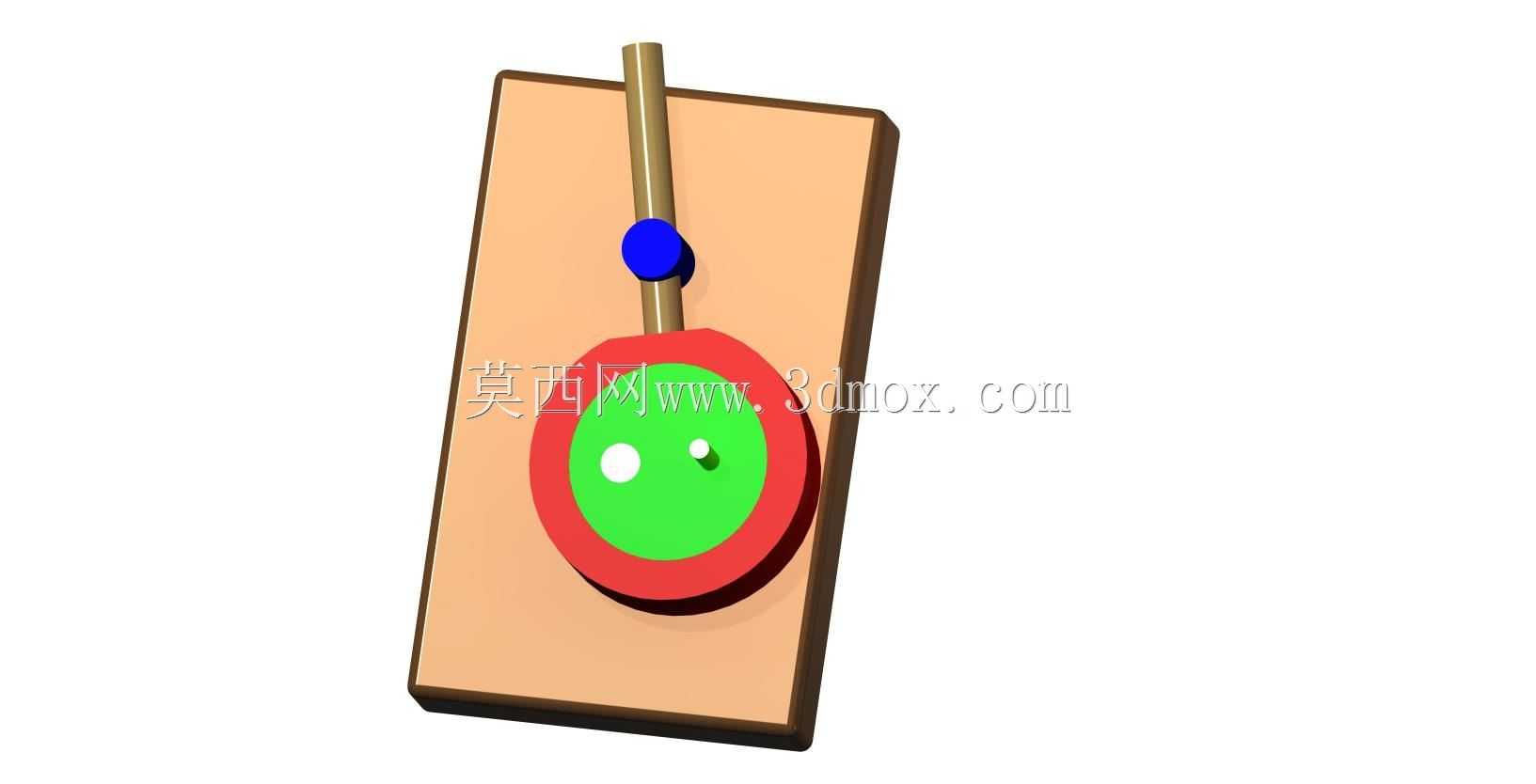

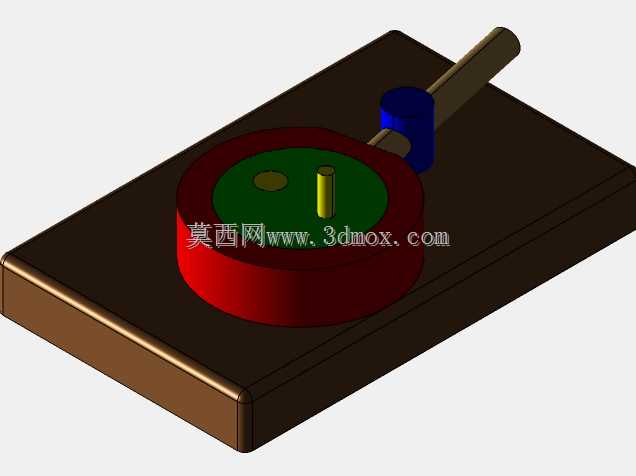

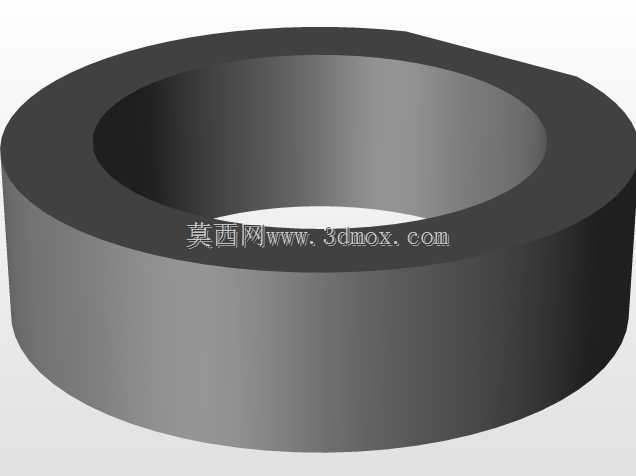

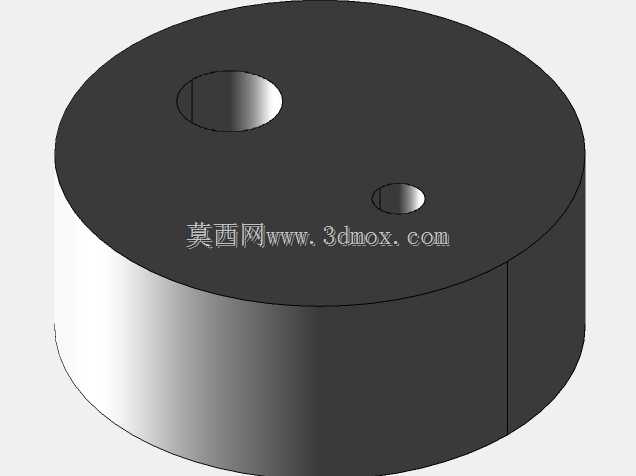

　　竖直布置的长轴作为动力输入与导向构件，蓝色轴套类零件承担径向定位与滑动支撑作用，下部红绿配色的轮盘构件集成了曲柄销与铰接座，轮盘回转时通过偏心铰接点拉动连杆，最终带动执行端完成预设轨迹的往复运动。铰接位置均采用小间隙配合设计，既保证运动过程中无明显卡滞，又能将回程间隙控制在较小范围，避免高速运行时出现过大冲击与异响。支撑平板边缘做了加厚处理，整体刚性足以承受连杆往复运动产生的交变载荷，长期运行也不会出现板面变形导致的运动干涉。设计过程中优先确定了摇杆的目标摆角范围，再通过几何作图法反推曲柄长度、连杆长度以及固定铰接点的相对位置，反复校验最小传动角，确保机构在整个运动周期内都具备良好的传力性能，不会出现死点卡滞问题。

　　构件外形做了简化处理，轮盘部分采用同心圆配色区分不同功能区域，既方便建模时快速区分装配层级，也能在实物制作时通过不同颜色的材料拼接提升视觉辨识度。长轴与平板的配合处设计了限位轴肩，可精准控制轴的轴向窜动量，无需额外加装复杂的定位组件。整体安装边界以平板轮廓为基准，所有运动构件的外轮廓均未超出平板边缘，安装时只需在平板背面固定低速减速电机，将电机输出轴与竖直长轴同轴连接即可完成组装，无需复杂的对位调试。平板底部为平面结构，可直接放置在水平台面上使用，也可通过四角的安装孔固定在展示架或设备机架上，适配不同的安装环境。建模过程中所有铰接位置均保留了合理的装配间隙，可直接用于3D打印制作或数控加工参考，构件之间无特殊复杂曲面，常规加工方式即可完成实物制作。
