圆周运动转水平垂直运动转换机构

　　该机构的核心价值在于把单一旋转输入分解为两个相互垂直方向的直线输出，在需要同步完成横向推送与纵向抬升的工位上十分常见。典型应用包括轻载装配线上的工件移位、检测台中的探针进给与压紧联动、包装设备里的推料与挡料协同动作，以及教学实验台中用于演示曲柄导杆运动合成的演示单元。相比采用两套独立驱动分别控制水平和垂直轴，这种纯机械耦合方案能够以一个动力源保证两方向动作严格按既定相位关系运行，减少电控同步误差，也降低了传感器与编程调试的复杂度。

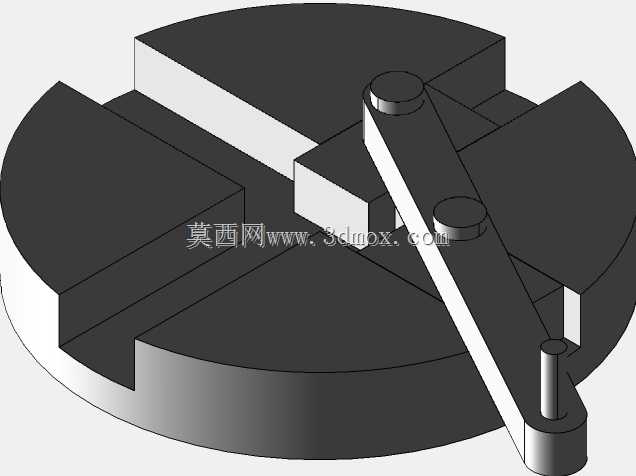

　　从结构上看，圆形基座提供了主要安装基准，基座上加工出两组正交导向槽，分别约束两个滑块的运动方向。滑块与槽之间采用平面贴合导向，接触面需要控制平面度与平行度，以保证滑动顺畅并抑制侧向卡滞。驱动臂绕基座上的固定销轴回转，臂上的圆柱销嵌入滑块对应的槽孔内，当驱动臂连续回转时，销柱在槽内的相对位置不断变化，推动滑块沿各自导向方向做往复直线运动。两个滑块的运动相位由销柱偏心距、臂长以及槽口位置共同决定，调整这些尺寸即可改变水平行程与垂直行程的叠加关系。

　　设计这类机构时，首先要明确输出端所需的行程和相位。水平方向位移近似随驱动臂转角的正弦分量变化，垂直方向则随余弦分量变化，因此在90度和270度附近会出现一个方向接近极限位置、另一方向速度较大的工况，负载惯量较大时需要校核销轴处的速度与加速度峰值，避免冲击和噪声。导向槽长度应在理论行程之外预留余量，防止制造误差或磨损后滑块越位。滑块与销柱的配合间隙要控制在合理范围，间隙过大会造成回程背隙，影响定位重复精度；间隙过小则在温升或粉尘进入后容易咬死。

　　基座外形采用圆盘式布局，便于整体嵌入圆形台面或通过外圈螺栓固定到机架上。安装边界主要由圆盘外径、滑块伸出极限位置以及驱动臂回转扫掠范围共同确定。布置外围设备时，不能只看静态轮廓，还需考虑驱动臂旋转时扫过的扇形空间，以及两个滑块在前后、上下极限位置时超出基座边缘的尺寸。驱动销轴中心高度决定了输出运动平面，与上下游执行件对接时应保证该平面与工件输送面或安装基面重合，避免产生附加弯矩。

　　受力传递路径较短是该机构的突出特点。旋转扭矩经驱动臂转化为销柱对滑块的推力，再由滑块直接传至执行末端，中间没有冗长的连杆链，刚性较好。但也正因为如此，销柱与槽孔接触区域会承受反复的挤压和滑动摩擦，材料配对和表面硬化处理需要重点考虑。轻载场合可采用钢销配铝合金滑块并在槽面镶嵌耐磨片，载荷稍大或要求长寿命时，则宜对销柱进行淬火磨削，滑块选用铜基合金或工程塑料合金，并在基座上设置润滑脂槽或油嘴。

　　建模过程中，导向槽的对称度、两槽正交角度以及销柱轴线与基面的垂直度是需要重点控制的几何公差。若正交角度存在偏差，两个输出方向将产生耦合窜动，表现为水平运动时伴随垂直方向微小起伏，长期运行还会加剧导向面偏磨。驱动臂上的销孔与回转孔中心距直接决定行程幅值，加工时应按较高公差等级控制。装配后手动盘动驱动臂，应能在整周范围内无卡滞通过，尤其在两个滑块同时接近换向点时，留意是否存在因过定位导致的锁紧位置。

　　实际选型改造时，可在滑块端部预留标准螺纹孔或T型槽，用于安装推头、压块、吸盘支架等末端执行件。若需要改变运动规律，可将圆柱销改为偏心可调结构，通过改变偏心距微调输出行程；也可在驱动臂与输入轴之间增加联轴器，接入减速电机或手轮，兼顾自动与手动调试需求。对于有洁净要求的场合，可在导向槽外侧增加防尘盖板，减少碎屑进入配合面；在高速工况下，则应对滑块进行轻量化开孔或选用密度更低的材料，以降低往复惯性力对基座和驱动销的冲击。
