自动机凸轮与从动件传动机构

　　这套凸轮与从动件结构，常见于轻工自动机、小型装配工位以及需要把连续回转转化为预定往复动作的执行端。实际调试时，先把底板固定在设备台面上，再核对凸轮轴与从动件导路的相对位置，避免偏载造成杆端异常磨损。盘形凸轮的轮廓直接决定从动件的升程、停歇区间和回程规律，若用于送料或顶出工位，需要结合上下游节拍确认停歇角是否足够取放工件，同时控制回程段的压力角，防止高速运转时出现刚性冲击。

　　从结构组成看，底板承担安装基准作用，凸轮通过中心轴定位，圆柱从动件沿导路做直线运动，端部与轮廓保持接触。这种布置的优点是运动关系直观、加工与装配难度较低，适合教学演示、小载荷自动进给以及简易凸轮方案验证。设计时通常先确定执行端所需的位移曲线，再反推凸轮轮廓，导路长度与悬伸量要匹配，否则从动件在升程阶段容易受侧向力矩影响，出现卡滞或磨损加快。

　　安装边界方面，底板上的轴座、导路支撑以及凸轮轮廓区域需要预留足够空间，既保证轴系转动无干涉，也方便后期更换凸轮或调整从动件弹簧预紧。若设备节拍较快，应在轮廓过渡段优先选择加速度连续的运动规律，减少从动件跳离轮廓的风险；若用于低速轻载，则可在满足压力角条件下简化轮廓加工。凸轮与从动件的接触区属于高频摩擦部位，材料配对和表面硬度会直接影响寿命，工程上常通过淬火、表面处理或增设耐磨衬套来降低维护频率。

　　三维建模过程中，需要重点保证凸轮轮廓、回转轴心和从动件运动轴线之间的几何关系。轮廓曲线不能只追求外形相似，而应按升程表逐段建立，并在装配环境中检查最大升程位置、最小基圆位置以及停歇段的接触状态。底板上的孔位、凸台和避让槽应同步建模，这样才能在整机布局阶段判断该机构是否会与周边送料槽、检测元件或防护罩发生空间冲突。对于需要进行运动仿真的场景，还应保留凸轮工作面与从动件端部的准确接触几何，避免因简化过度导致仿真结果失真。

　　在设备选型与结构改造时，这类机构适合承担动作固定、节拍稳定的往复任务，例如工件顶起、短距离推送、压头预动作或工位转换触发。它的局限也比较明确：轮廓一旦加工完成，运动规律便基本固定，不如伺服驱动方案灵活；同时接触应力、润滑条件和从动件回程可靠性都需要在设计阶段一并考虑。若现场需要频繁更换产品规格，可将凸轮设计为可更换部件，或在底板上预留导路位置调节量，以减少换型时的拆装工作量。

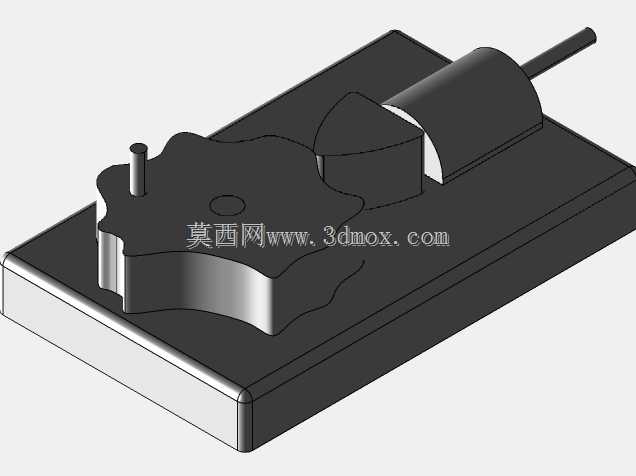

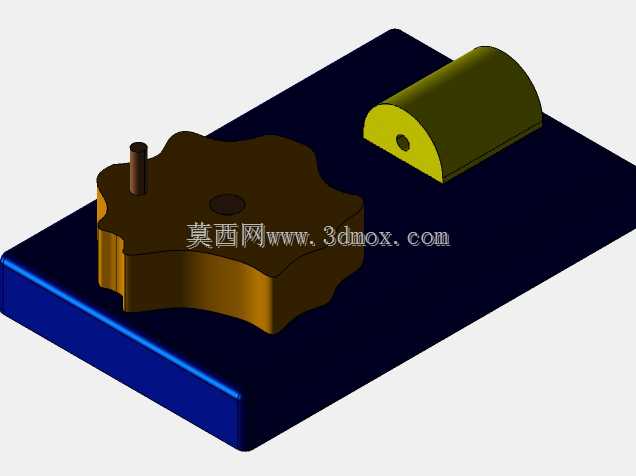

　　整体来看，该模型把凸轮机构的核心要素表达得比较清楚：基准底板提供稳定安装面，异形盘形凸轮承载运动规律，直立从动件输出直线动作，旁侧支撑结构则用于轴系或相关功能件布置。对结构设计人员而言，这类模型的价值不在于外观复杂度，而在于帮助确认运动包络、安装孔位、力流传递和维护空间；对三维建模从业者而言，建模重点应放在轮廓精度、装配约束和运动干涉检查上，使模型既能用于方案展示，也能服务后续工程图绘制与机构优化。
