二氧化碳激光切割设备整机结构设计

　　该设备为面向非金属卷材与片材加工场景开发的二氧化碳激光加工整机，在皮具裁切、广告标识制作、亚克力成型、布料雕花、工艺样板加工等产线中承担核心裁切工序。区别于金属光纤切割设备，其采用二氧化碳激光发生器作为能量源，输出波长适配皮革、亚克力、木材、塑胶等非金属材料的吸收特性，加工过程无刀具接触，不会产生材料压痕、刀具磨损与刃口更换成本，针对小批量多款式的定制加工场景适配性较强。

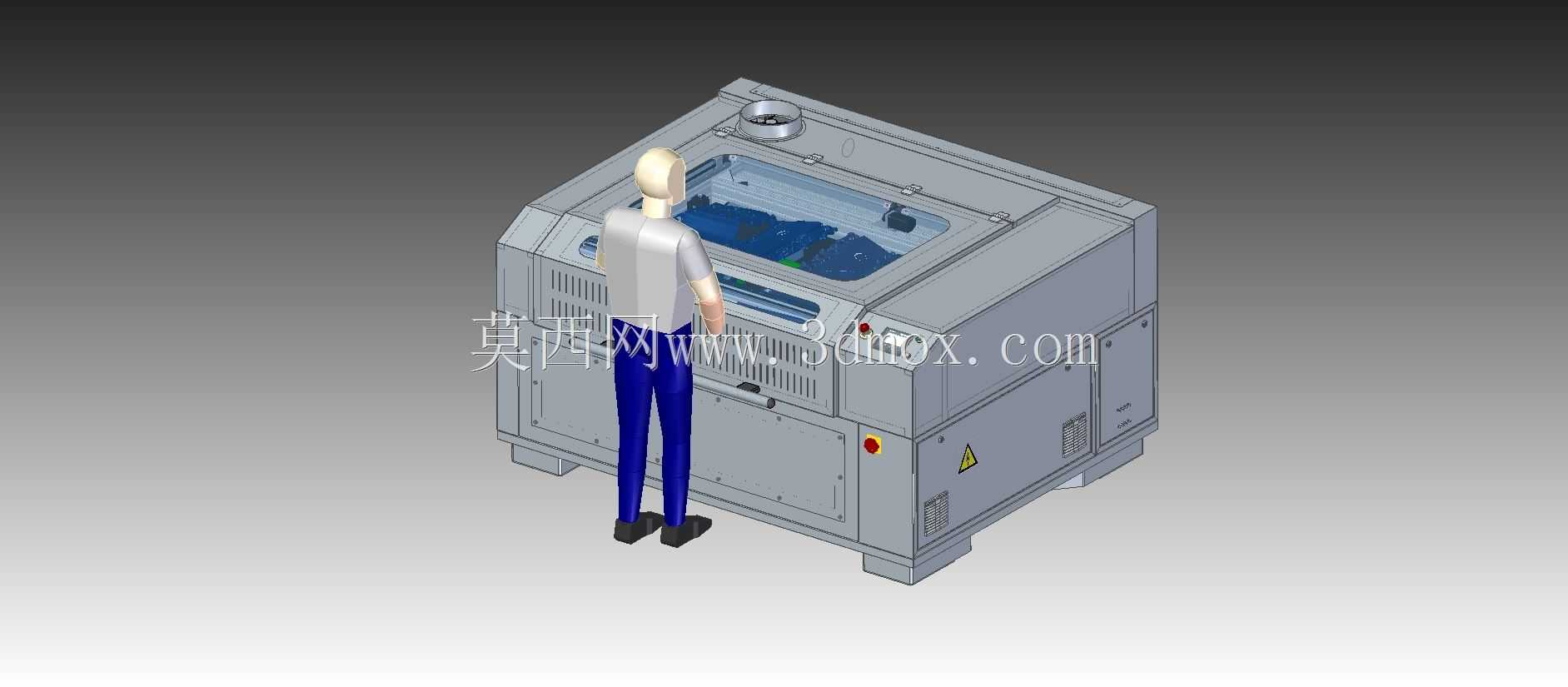

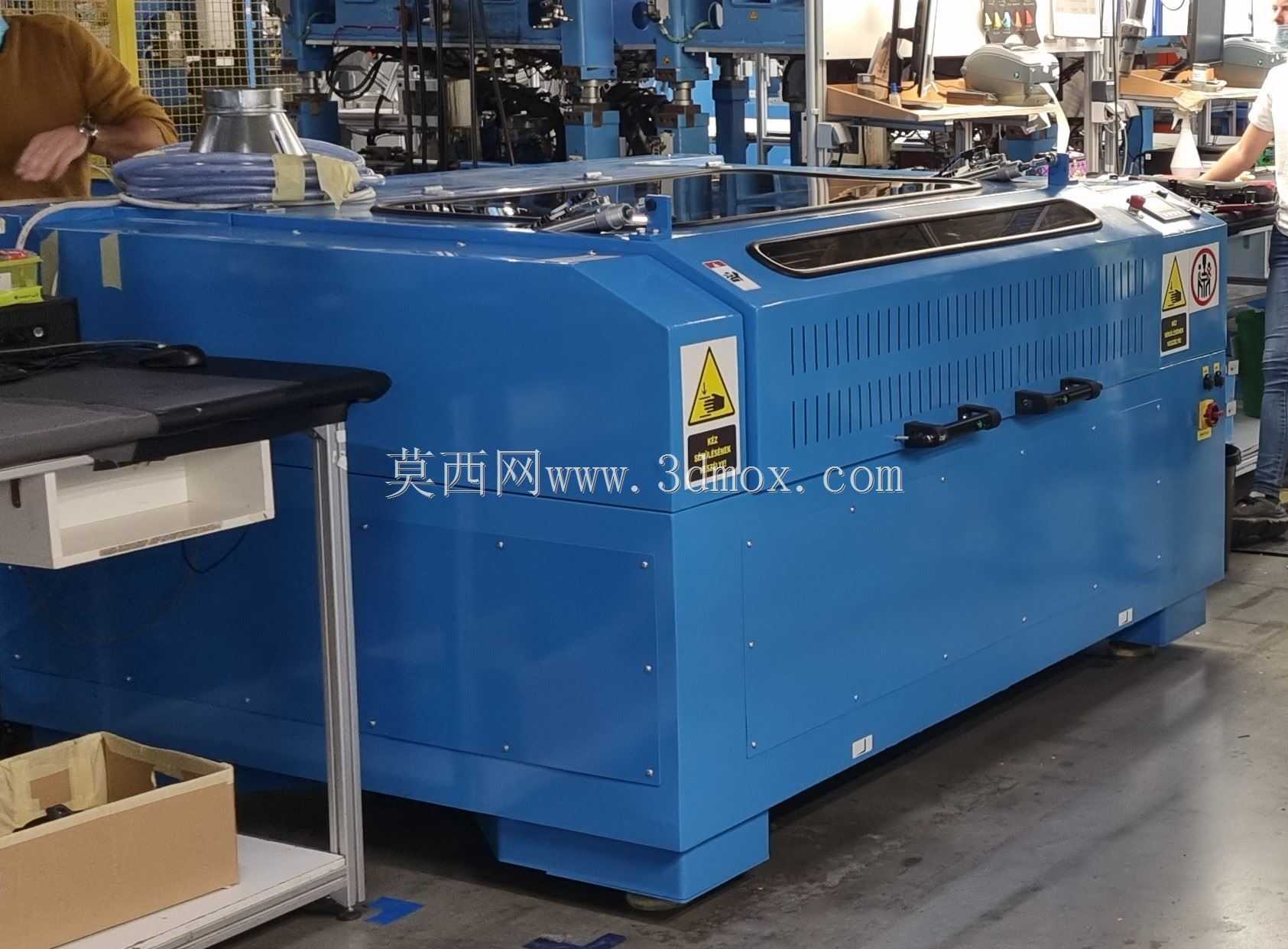

　　整机采用一体式柜式机架结构，下部腔体集成激光发生单元、电气控制组件、排烟除尘接口与冷却循环管路，上部为封闭加工仓，仓体正面设置可开合防护门与观察视窗，观察视窗采用激光防护材质，可过滤加工过程产生的漫反射光线，同时便于操作人员实时观察仓内加工状态。设备顶部预留辅助组件安装位，可集成对焦指示、状态警示等附属部件，机身侧面设置急停按钮、电源开关与状态指示灯，操作位高度匹配站立作业的人机工程尺寸，操作人员无需过度俯身即可完成上下料、参数调取与日常维护操作。

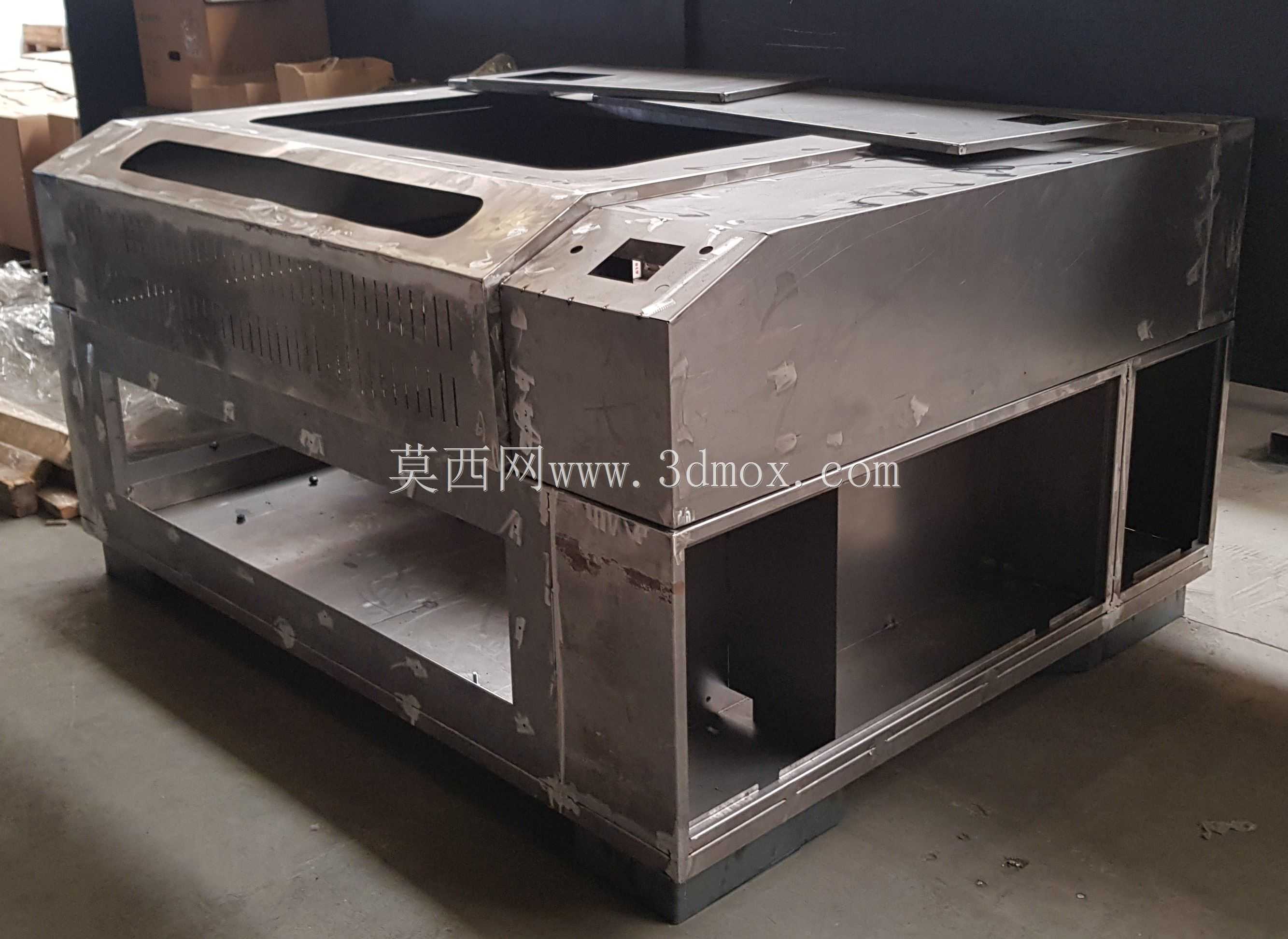

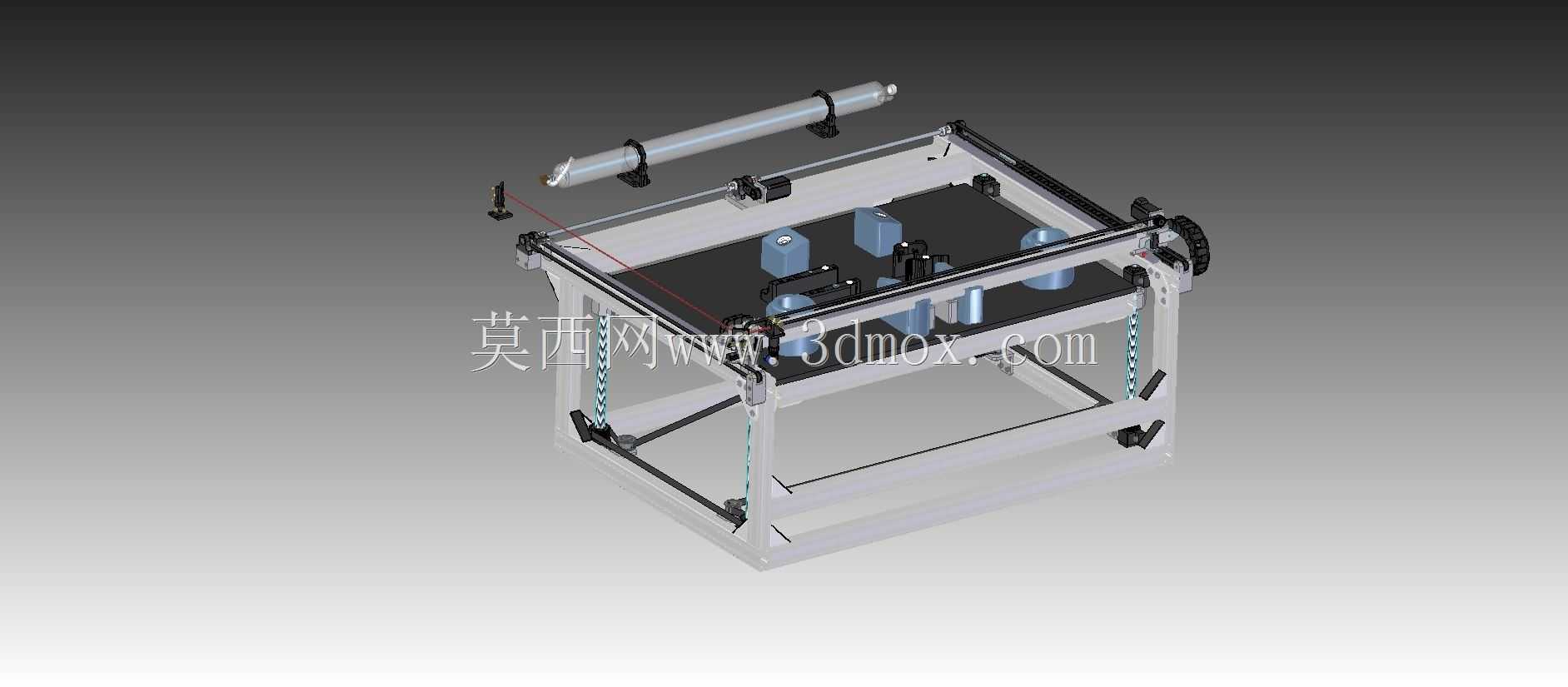

　　从结构设计逻辑来看，机架主体采用厚钢板折弯焊接后做时效处理，消除焊接内应力，避免长期运行过程中因机架形变导致光路偏移、加工精度下降的问题。加工仓内部搭载X/Y两轴传动模组，通常由同步带或直线导轨配合伺服驱动组件构成，运动行程覆盖常规小幅面加工板材的尺寸边界，Z轴用于调整激光头焦距，可适配不同厚度材料的对焦需求。仓体底部设置网格支撑工作台，既能够承托待加工板材，又可让加工产生的废气、碎屑向下落入集尘通道，对接外部排烟系统后可快速将加工烟气排出作业区域，改善车间作业环境。

　　安装边界方面，整机占地尺寸适配中小型加工车间的布局需求，无需额外深挖地基，放置于平整硬化的车间地面即可，设备四周预留不小于八百毫米的维护通道，用于开启侧部柜门检修光路、清理集尘抽屉、更换电气元件。设备后侧预留排烟管接口、冷却水管接口与电源进线口，对接车间配套的排烟系统、工业冷水机与供电回路即可完成部署，无需复杂的场地改造。

　　功能设计上，该机型针对皮革切割场景做了专项适配，加工路径可兼容任意复杂轮廓，无论是皮具的异形裁片、表面雕花镂空，还是亚克力板材的直线与曲线裁切，都可通过导入加工路径文件自动完成，切口边缘光滑无毛刺，多数材料加工后无需后续二次修边。封闭仓结构可将激光辐射与加工烟气限制在仓体内部，相比开放式激光裁切设备安全防护等级更高，适合人员密集的中小型加工车间使用。机身下部的柜体将所有管路、线路与动力组件封闭在内，既减少车间粉尘对核心元件的污染，也让整机外观整洁统一，日常清洁维护更为便捷。

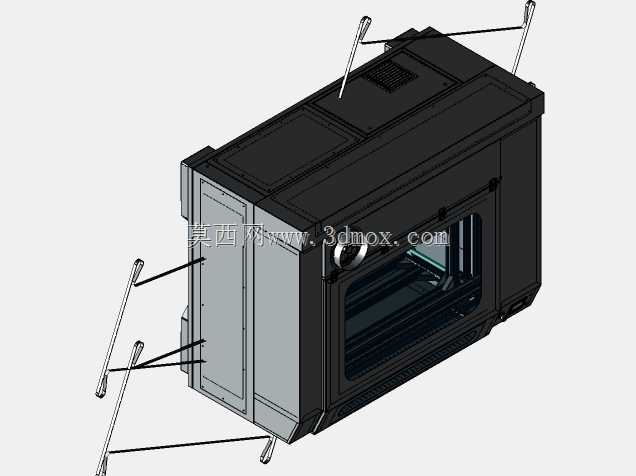

　　在三维结构搭建过程中，完整还原了机架的折弯拼焊结构、仓门的铰链与锁扣结构、内部传动模组的安装位置、外部操作元件的布局以及各管路接口的方位，可直接用于设备方案评审、安装布局模拟、后续结构改型与零部件选型参考，也可作为同类非金属激光加工设备开发的结构参照。
