立式板材折弯成型工装夹具结构

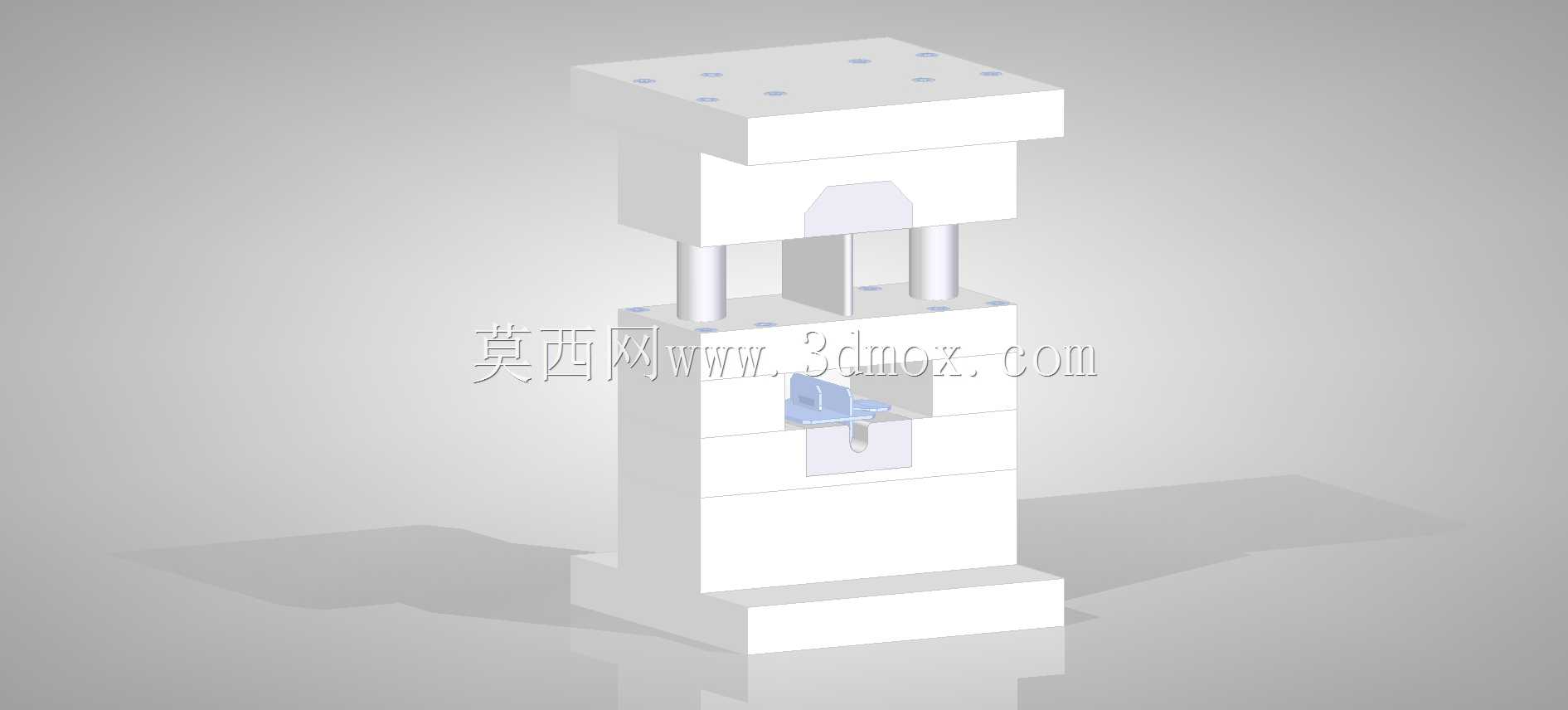

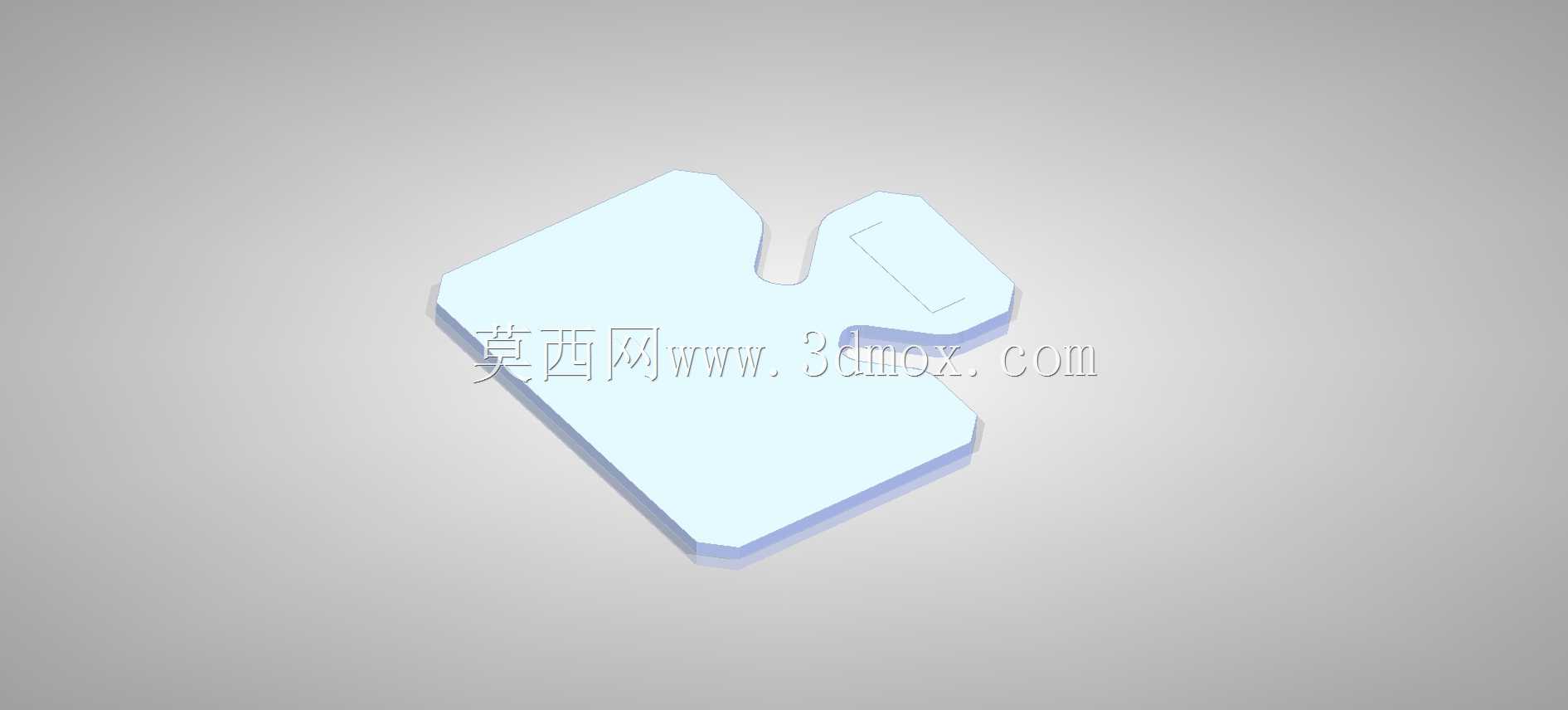

　　这套立式工装主要服务于薄金属板材的折弯工序，常见于五金冲压车间、钣金加工单元以及小型零部件量产线的工位旁。和卧式折弯设备不同，它采用上下分层的立式框架布局，上模板通过四根导柱实现垂直导向，下模座固定在底部基座上，工作时工件放置于下模型腔，上模随压力输出端下行完成折弯，回程后即可取件，单工位循环节奏紧凑，适合小尺寸、折弯角度一致性要求高的零件加工。

　　从实际产线布局来看，该工装不需要占用大面积地面，整体重心落在底部矩形基座上，基座预留的安装孔可直接固定在压机工作台或者工位钢平台上，安装时需要校准上下模的同轴度，保证导柱与导套滑动无卡滞。顶部安装板的孔位用于对接压力机滑块或者独立驱动的压头，孔位排布适配常见的压机端面接口，现场改造时不需要额外加工转接板。中部的立柱既承担导向功能，也限制上模的下行极限位置，避免合模过行程损伤刃口。

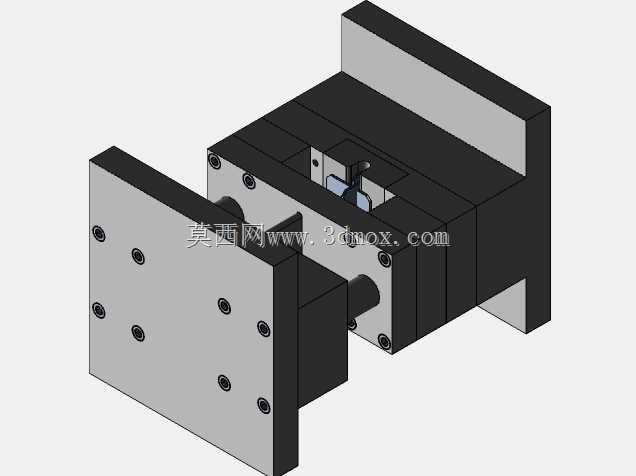

　　结构设计上，框架采用板块拼接形式，上下模板与基座均为厚实的矩形钢板，刚性足以承受折弯时的侧向力，长期使用后模板平面度不易变形。折弯工作区集中在机身中部，上下模分别嵌入对应模板的安装槽内，更换不同型腔的模具即可适配不同折弯形状的工件，无需拆解整个机架，换型耗时短。机身正面预留的操作开口高度符合人工上下料的作业范围，操作者无需探身过多，配合工位安全光栅即可满足基础安全防护要求。

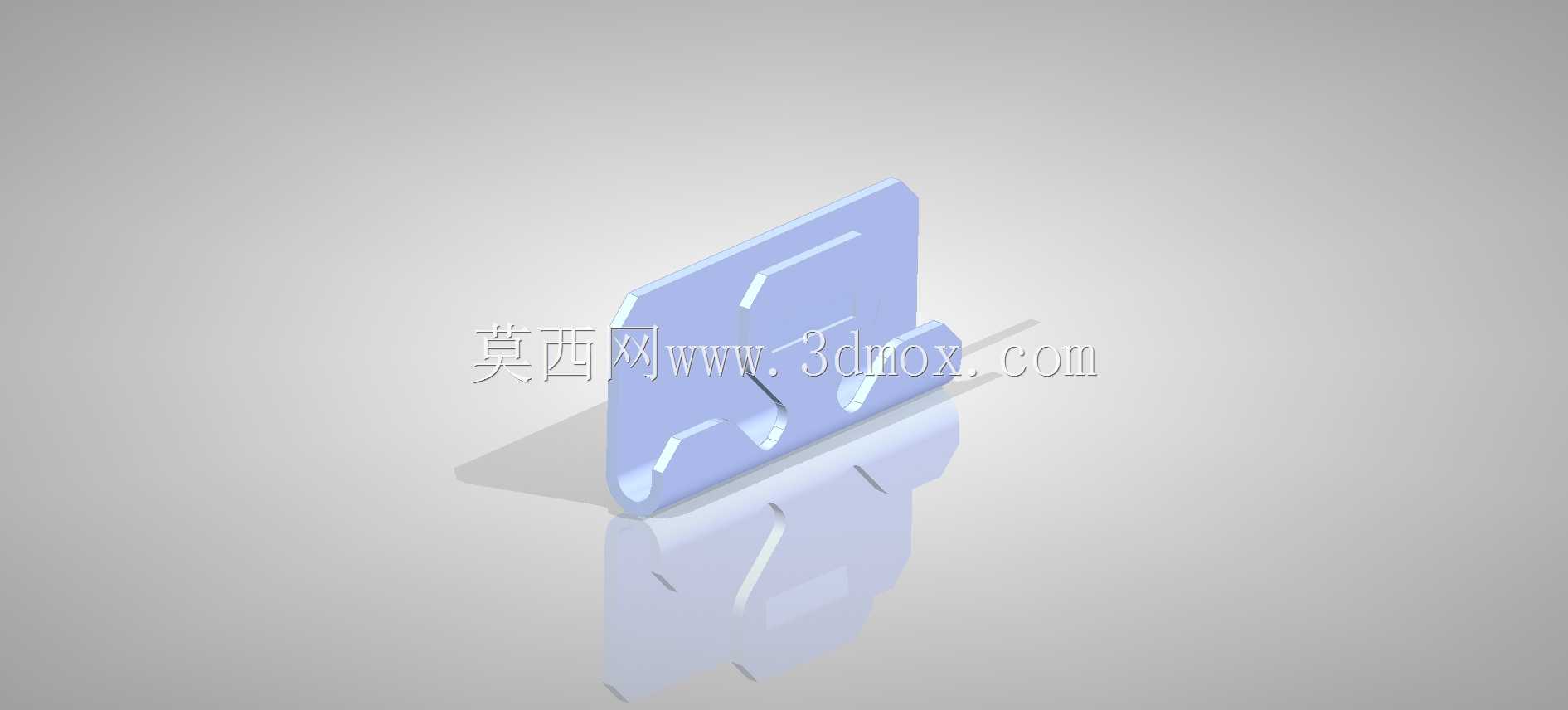

　　外形边界方面，整机呈方正的立式塔状结构，宽度与深度尺寸小于常规开式压力机的工作台面，高度方向根据导柱行程确定，安装时顶部需预留压头连接与维护空间，底部基座四周留出扳手操作空间即可。导柱分布在工作区四角，受力均匀，折弯过程中上模不会出现偏摆，成型后的工件折弯线直线度好，角度偏差可控。

　　在三维建模过程中，各板块的配合面、导柱导套的装配间隙、模具安装槽的定位尺寸都需要严格还原，这些参数直接决定工装装配后的实际运行精度。模型完整呈现了内外层框架的嵌套关系，上模的让位槽、下模的成型凹槽以及基座的固定孔位均有体现，结构工程师可以在此基础上校核模具开合行程、工件取放空间，也能根据现场压机参数调整顶部安装板的孔位分布，或是优化加强筋布局来进一步提升机身刚性。

　　这类工装的优势在于结构简单、维护点少，日常仅需定期给导柱加注润滑脂、检查模具紧固螺栓即可，没有复杂的传动链路，故障率低。对于多品种小批量的钣金加工场景，它可以快速换模适配不同零件，也能整合到自动化产线中配合机械手完成自动上下料，作为专用折弯工位的核心执行部件使用。
