方形嵌入式工业传感检测单元结构

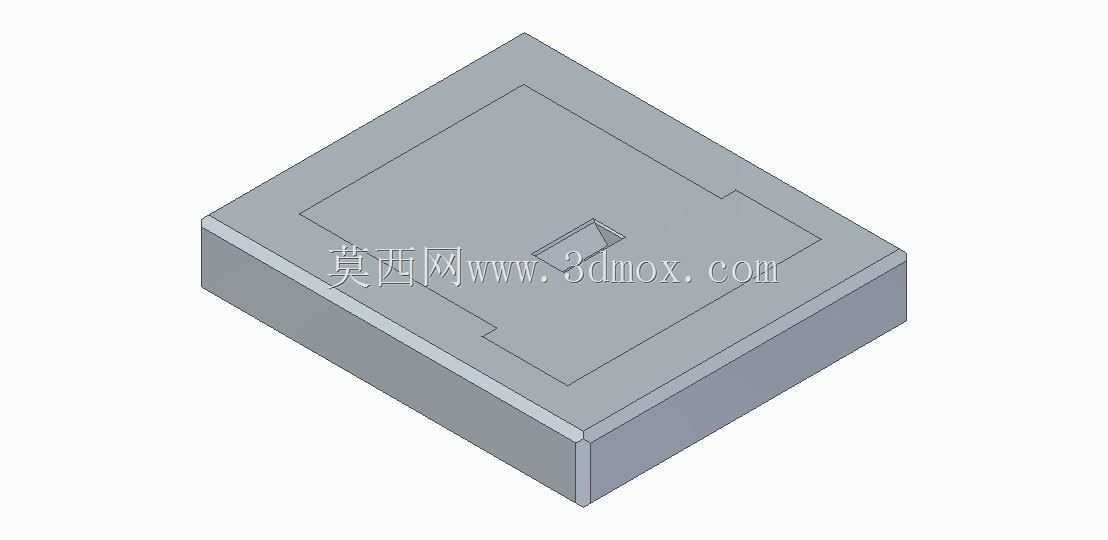

　　在工业自动化产线的工位检测、设备状态感知场景里，这类方形嵌入式传感单元是很常见的感知层部件，日常做设备改造、产线升级的时候经常会碰到这类元件的选型与安装适配。从结构设计来看，这个传感单元采用方正的薄型壳体，整体为规则的长方体构型，顶面做了内凹的阶梯式安装定位面，中心区域预留了感应元件的安装窗口，这种结构设计首先是为了适配嵌入式 flush 安装的需求，能够直接嵌入设备面板、工装夹具的预留槽位内，安装后顶面与安装面保持齐平，不会突出安装表面造成剐蹭、积尘的问题，在有物料输送、工件移动的工位上，齐平安装的结构能避免传感器被运动部件刮碰损坏，也能减少生产过程中碎屑、切削液在传感器表面积攒的情况，降低日常维护的频次。

　　从实际用途出发，这类传感单元通常承担工位到位检测、工件存在性确认、位置原点校准的功能，在装配工位、加工工位、物料分拣工位都有大量应用，比如自动化装配线上，工件流转到指定工位时，传感器能快速反馈到位信号给控制系统，触发后续的装配、加工动作；在机床设备的安全防护门上，这类嵌入式传感器也可以用来检测门体的闭合状态，确保设备运行时防护门处于锁止位置，避免安全事故。设计这类传感结构的时候，首先要考虑安装边界的适配性，壳体的外形尺寸要匹配标准的面板开孔尺寸，阶梯面的台阶高度要和安装面板的厚度对应，保证安装后既不会出现凸起，也不会因为台阶过深导致传感器陷入安装孔内，影响感应灵敏度。壳体侧边做了微小的倒角处理，一方面是安装时能顺利导入安装孔，避免硬塞造成壳体边缘崩损，另一方面也能减少安装孔边缘的应力集中，对安装面板和传感器壳体都能起到保护作用。

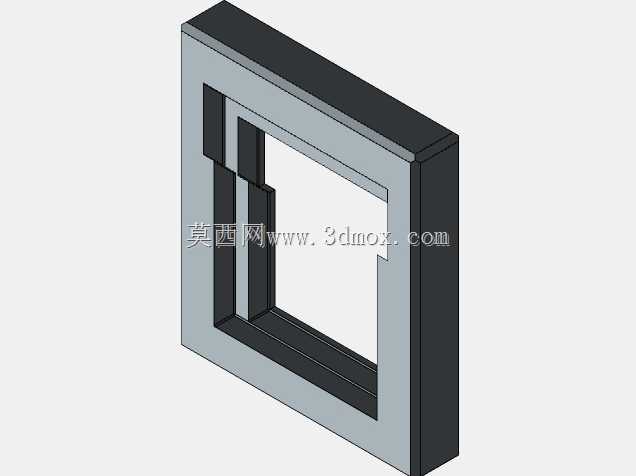

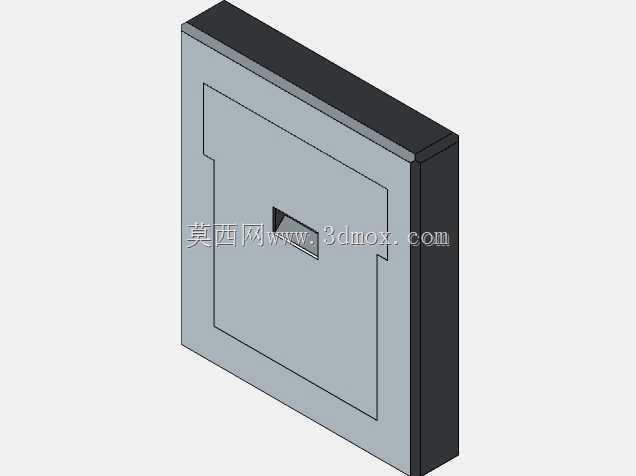

　　顶面的感应窗口做了内凹设计，窗口尺寸刚好匹配内部感应芯片的感应范围，既不会因为开口过大影响壳体的结构强度，也不会因为开口过小遮挡感应区域造成检测灵敏度下降。整个壳体采用一体化的方正构型，没有多余的外凸结构，在做三维建模的时候，这类结构要重点关注安装配合尺寸的公差，壳体的外形长宽尺寸要和安装孔保留合理的安装间隙，一般单边预留0.1到0.2mm的间隙方便安装，同时阶梯定位面的尺寸要做负公差，保证能顺利卡入安装孔的定位台阶，不会出现安装卡滞的问题。在实际选型适配的时候，还要考虑传感器的安装深度，壳体的整体厚度要匹配安装位置的后部空间，避免安装后传感器后部突出，和设备内部的走线、其他部件产生干涉。这类薄型方正结构的传感器，相比圆柱形传感器的优势在于安装定位更可靠，嵌入式安装后不会因为设备振动出现转动、移位的问题，感应方向始终保持固定，长期运行的检测稳定性更好，在需要固定检测方向、对安装面平整度有要求的场景下，这种结构的适配性远高于外凸安装的传感元件。建模过程中还要注意壳体边缘的工艺处理，所有外露的棱边都做了微小的圆角过渡，避免安装和维护过程中锐边划伤操作人员，同时也能减少注塑或者机加工过程中的应力集中，提升壳体的结构强度，在工业现场复杂的工况下，能承受一定的外力冲击，不会因为轻微的磕碰就出现壳体开裂的问题。
