汽车座椅后部装配定位焊接夹具结构

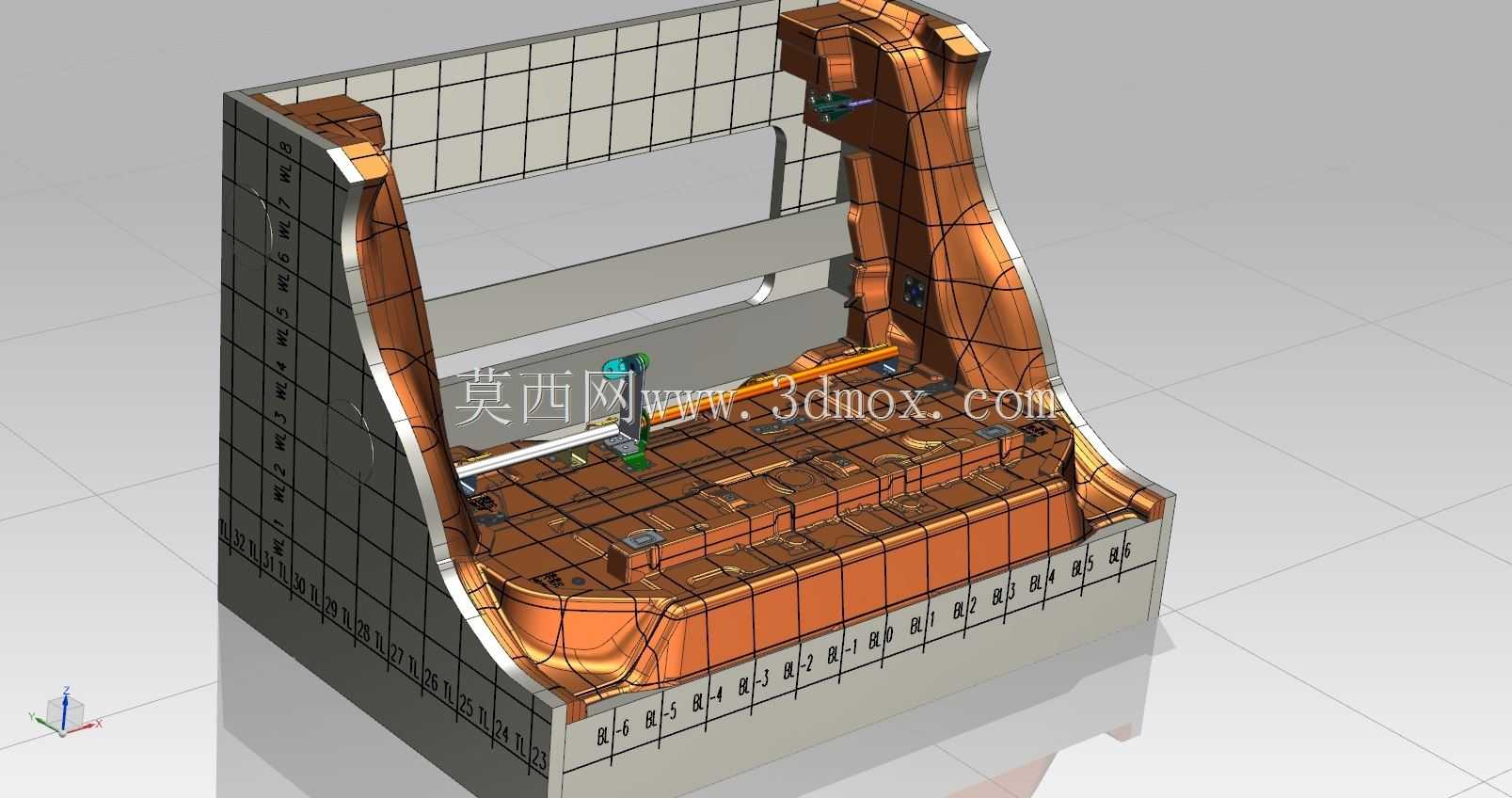

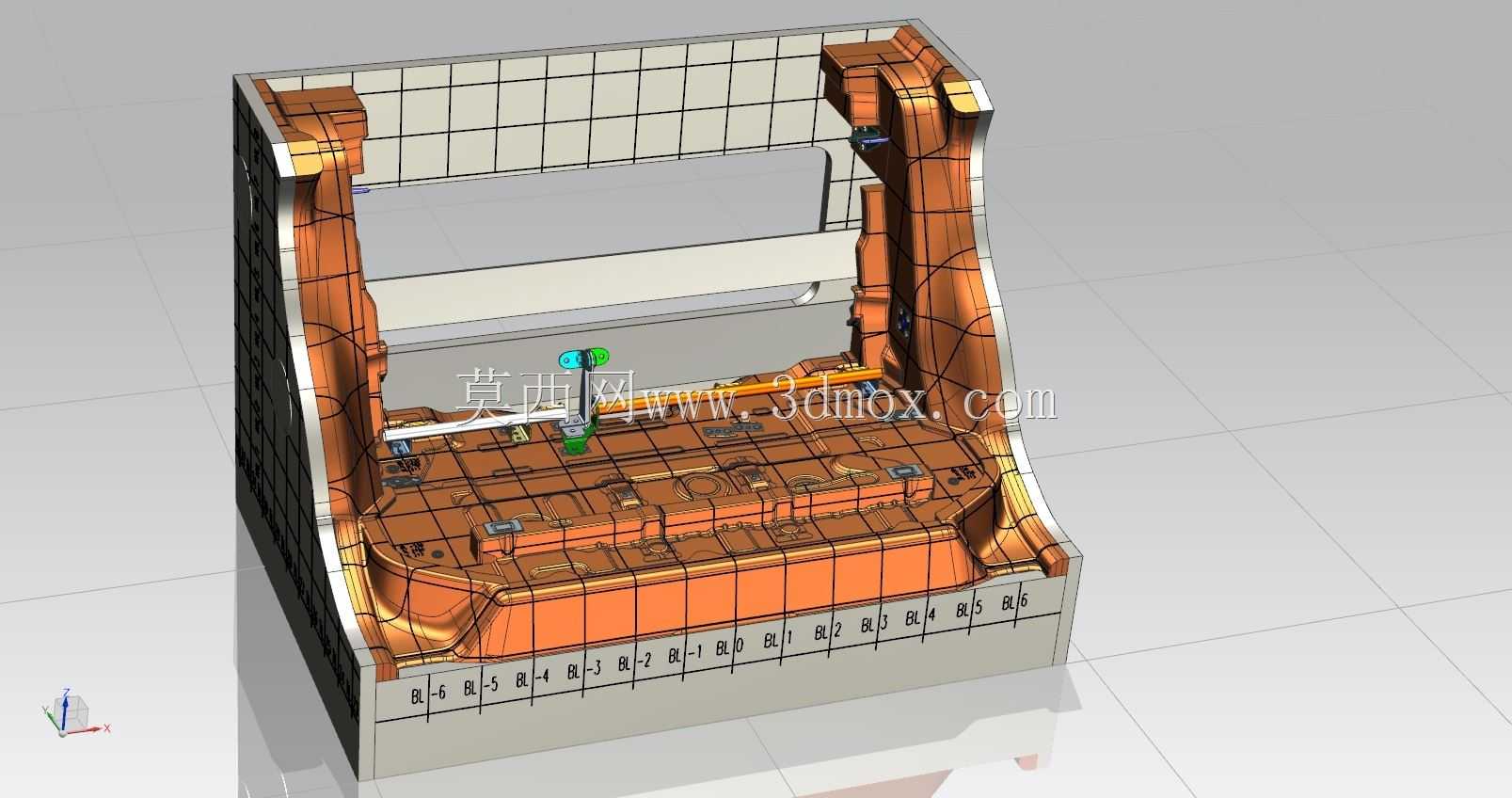

　　这套工装结构主要面向汽车座椅零部件的焊装与装配工序场景，在整车零部件配套生产环节中，座椅后部构件的形位公差控制直接影响后续座椅总成与车身地板的装配匹配度，一旦装夹定位出现偏差，很容易出现安装孔位错位、焊接变形超差、总成装配间隙不均等问题，直接导致后续线边装配停线，因此这类夹具的设计核心始终围绕定位基准的一致性与装夹操作的便捷性展开。从结构布局来看，整套夹具采用框式本体作为承载基础，本体底部设置统一的安装基准面，可直接固定在焊装工位的平台T型槽上，安装边界预留了足够的焊枪操作空间，两侧的立板结构根据座椅后部构件的曲面轮廓做了随形设计，避免装夹过程中与工件的曲面部分发生硬干涉，同时在工件的关键定位点处设置了固定支撑块，

　　支撑块的型面完全匹配工件的贴合面，保证每次装夹时工件的Z向位置偏差控制在0.1mm以内。定位逻辑上采用了孔位与型面结合的定位方式，针对工件上的两个主安装孔设置了圆柱定位销与菱形销组合，完全遵循六点定位原理，限制工件的全部六个自由度，避免过定位导致的工件装夹变形，同时在工件的边缘易变形区域设置了辅助支撑与气动夹紧单元，夹紧力的作用点直接对应下方的支撑块位置，避免夹紧力施加在工件悬空区域造成的局部变形，夹紧臂的运动轨迹做了仿真验证，保证上下料时夹紧臂完全退开至工件轮廓外侧，操作工人无需刻意避让即可完成工件的取放，减少单件装夹的辅助时间。夹具的型面部分做了分块设计，所有与工件接触的定位块、夹紧块都采用单独的安装座固定在本体上，

　　后续如果工件出现小范围的设计变更，只需要更换对应的接触块即可，无需对整套夹具的本体结构做改动，大幅降低后期的改造成本，同时所有的定位销都采用快换结构，销子磨损后可以在不拆卸其他部件的情况下快速完成更换，减少工位的停机维护时间。在焊枪避让设计上，整套夹具的结构件都做了避空处理，针对需要焊接的焊缝位置，对应的夹具本体部分都预留了至少50mm的操作空间，保证焊枪可以达到最佳的焊接角度，避免出现焊枪与夹具碰撞导致的焊缝质量问题，同时在夹具的非工作区域设置了管线排布槽，所有的气动管线都从槽内排布，避免管线外露被焊接飞溅烫伤损坏，也减少管线对操作空间的占用。整套夹具的设计充分考虑了现场生产的实际工况，本体采用厚钢板焊接后做去应力处理，

　　避免长期使用后出现本体变形导致的定位精度漂移，所有的活动铰接部分都采用自润滑轴承，减少日常维护的润滑频次，适配焊装车间多粉尘、多焊接飞溅的工作环境，不需要频繁做保养即可长期保持稳定的定位精度。在实际生产应用中，这类夹具除了用于焊接工序，也可兼容座椅后部构件的尺寸检测工序，在对应的检测点位置预留检测基准，装夹完成后可直接使用检具或者三坐标测量设备对工件的关键尺寸做检测，不需要二次装夹，减少重复装夹带来的测量误差，也提升了工序的集成度，减少工件在不同工位之间转运的时间成本。针对不同配置的座椅后部构件，这套夹具的夹紧单元位置预留了调整余量，可以通过调整夹紧块的安装位置适配小范围的产品型号差异，提升了工装的通用化率，减少同系列产品生产需要的工装数量，降低生产端的工装投入成本。
