钣金件定位压紧焊接工装夹具结构

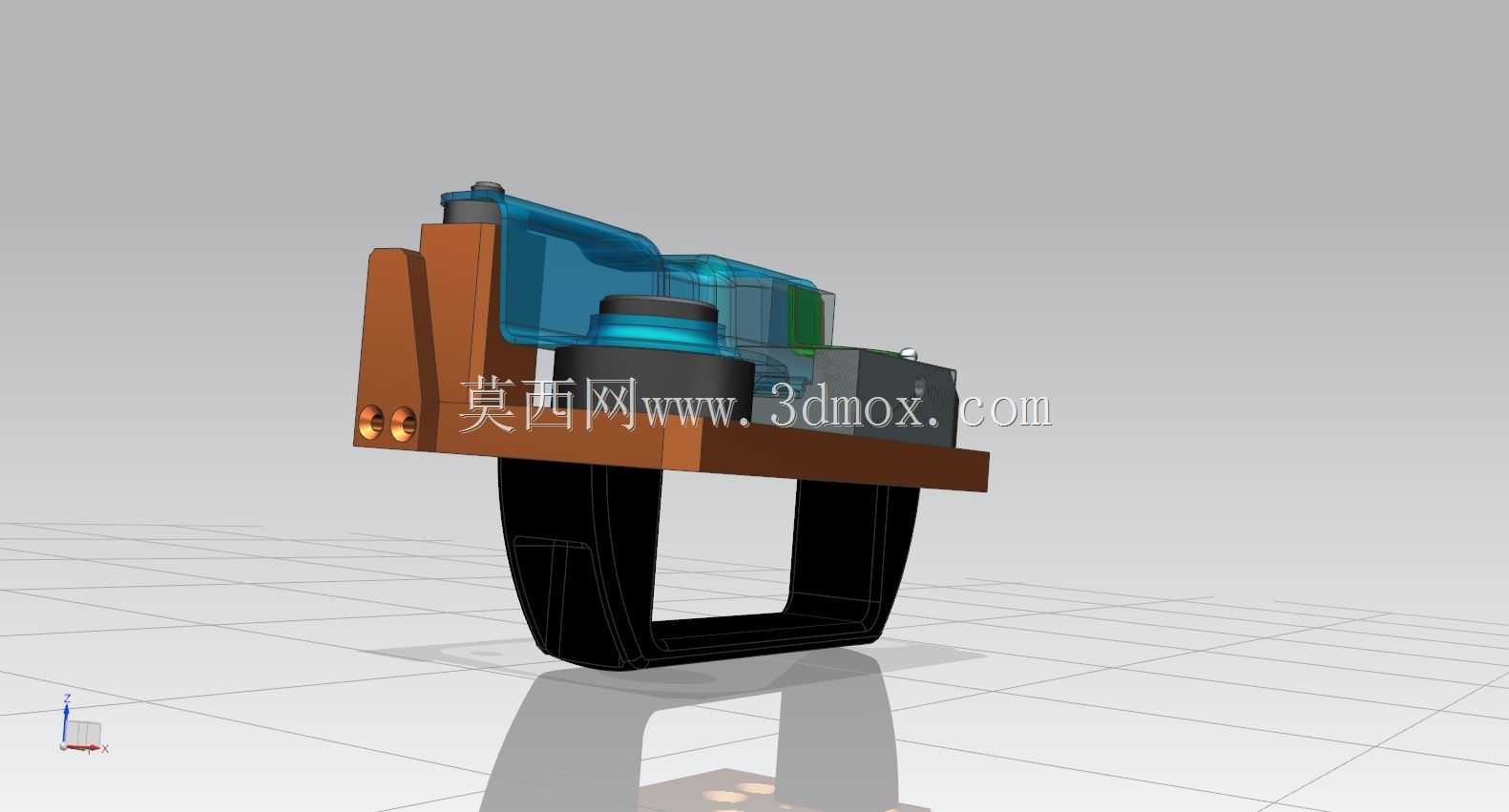

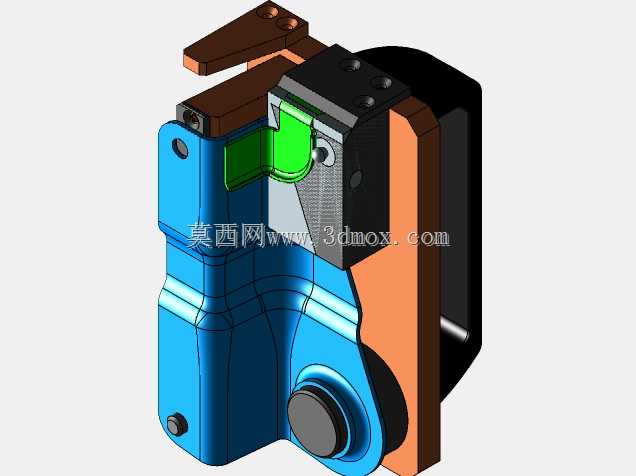

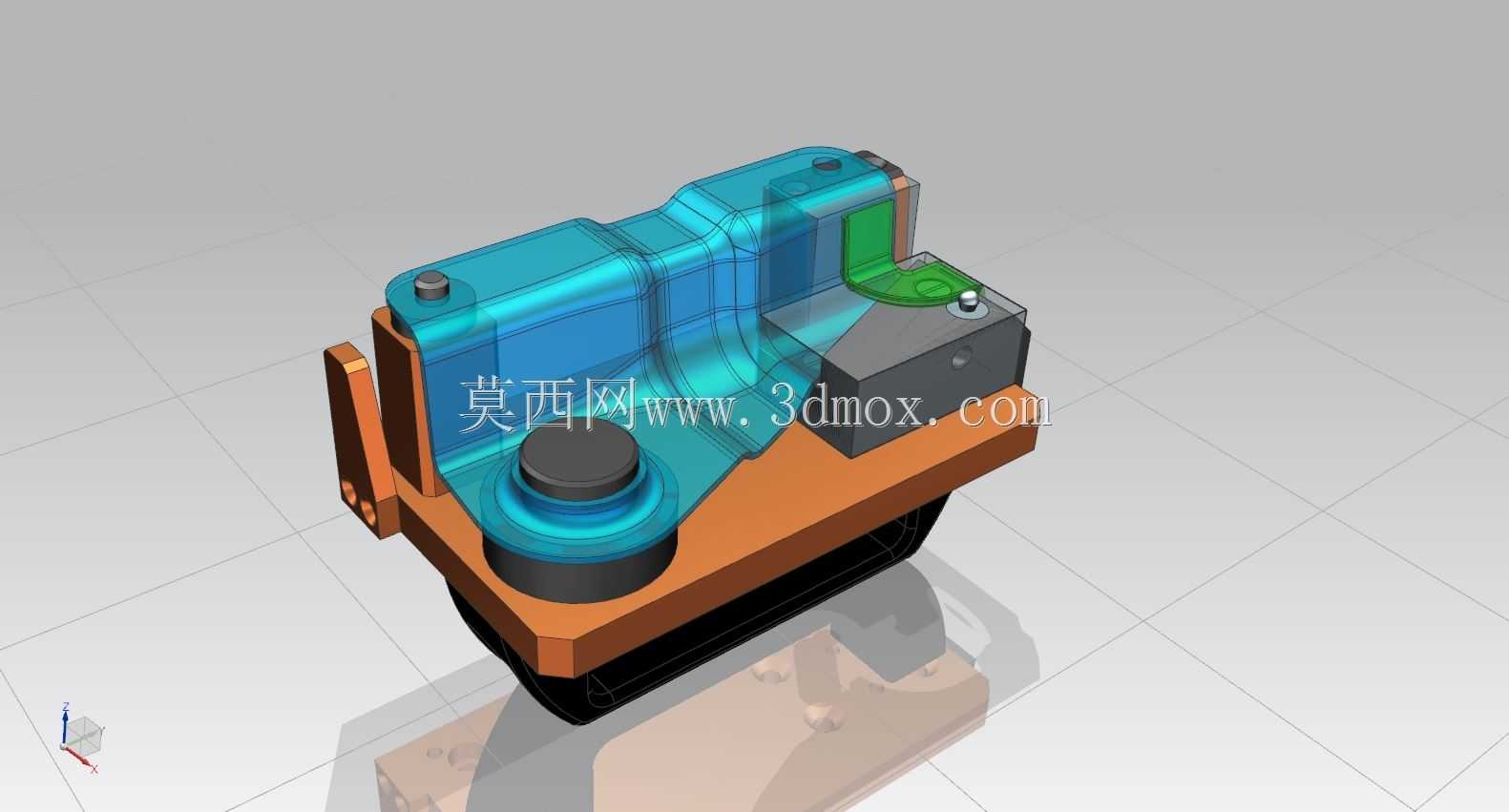

在中小批量钣金结构件、异形冲压件的焊接加工场景中，这类定位压紧夹具的应用十分普遍，主要解决焊接过程中工件移位、焊后变形超差的问题，替代传统人工手扶点焊的低效作业方式，能将单工位焊接装夹的辅助时间压缩六成以上，同时保障焊缝位置的一致性。从结构设计逻辑来看，这套夹具采用底座作为统一安装基准，橙色的基座本体预留了与焊接工作台T型槽匹配的安装孔位，安装边界可适配常规1.2米幅面的焊接工作台，整体外形紧凑，不会占用过多工位操作空间，工人在取放工件时不会与夹具结构发生干涉。夹具的定位模块做了分体式设计，绿色的仿形定位块完全贴合待焊工件的异形曲面轮廓，限制工件的X、Y向自由度以及绕Z轴的转动自由度，定位块采用可拆卸结构，当更换同系列不同规格的工件时，仅需更换对应仿形定位块即可，无需重新调整整套夹具的安装基准，大幅缩短换型调试时间。压紧单元采用了旋转式快速压头结构，蓝色透明示意的压臂覆盖工件的主要压紧面，压头端部设置了弹性缓冲垫，避免压紧过程中刮伤工件表面镀层，同时能补偿工件本身的板厚公差，保证不同批次存在轻微厚度偏差的工件都能被可靠压紧，不会出现压不实或者过压变形的问题。压臂的旋转行程经过精准核算，打开状态下能完全让出工件取放空间，工人无需侧身避让即可完成上下料操作，闭合状态下压点位置刚好对应工件焊缝附近的刚性区域，压紧力直接传递到底座基准面，有效抵消焊接过程中热变形产生的应力，减少焊后工件的翘曲变形量。整套夹具的结构没有采用复杂的气动或液压元件，纯机械结构的设计可靠性更高，在焊接车间多尘、焊渣飞溅的恶劣工况下，不会出现气动元件密封件损坏、管路堵塞之类的故障，日常维护仅需定期清理压臂转动副位置的焊渣、涂抹少量润滑脂即可，维护成本极低。在实际生产排布中，这类夹具可以单独作为单工位手工焊接工装使用，也可以多套并排布置在焊接变位机上，配合焊接机器人实现自动化焊接作业，适配多品种小批量的柔性生产需求，针对厚度1-5mm的低碳钢、不锈钢钣金焊接件都能实现稳定的定位装夹，装夹重复定位精度可控制在0.2mm以内，完全满足常规焊接加工的精度要求。
