汽车内饰件装配检测用伞形规工装结构

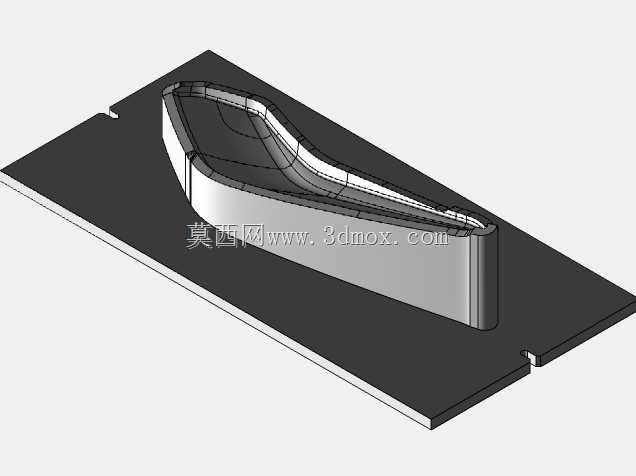

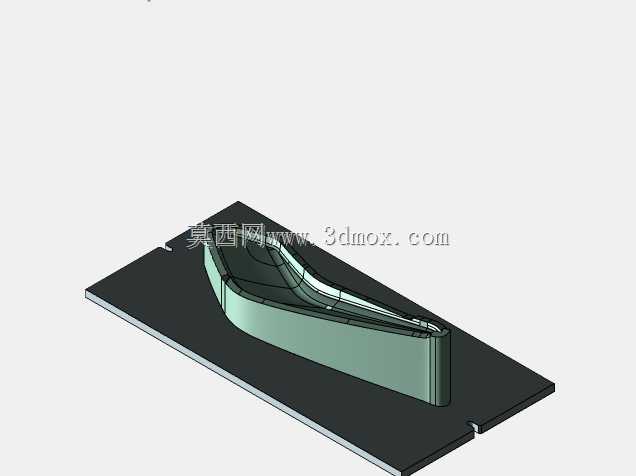

　　这套伞形规工装主要面向汽车座舱内饰件的装配精度检测与定位工序，在汽车零部件总成装配线、零部件入厂检验工位、内饰件单件尺寸校验环节都有广泛应用，日常生产中主要用来匹配扶手、中控侧饰板这类带弧形轮廓、多安装点位的内饰塑件，完成轮廓度校验、安装孔位同轴度确认、装配件间隙面差预匹配的工作，替代传统手工塞尺、通用检具的低效测量方式，能大幅降低异形曲面件的检测误差。从结构设计逻辑来看，整个工装采用分体式基座加仿形定位模块的组合思路，底部的平置安装基板采用整块调质钢板加工，底面做全平面磨处理，平面度控制在0.02mm以内，基板上预留的四个安装腰型孔可以直接适配生产线现有检测工作台的T型槽间距，不需要额外加工过渡连接板，

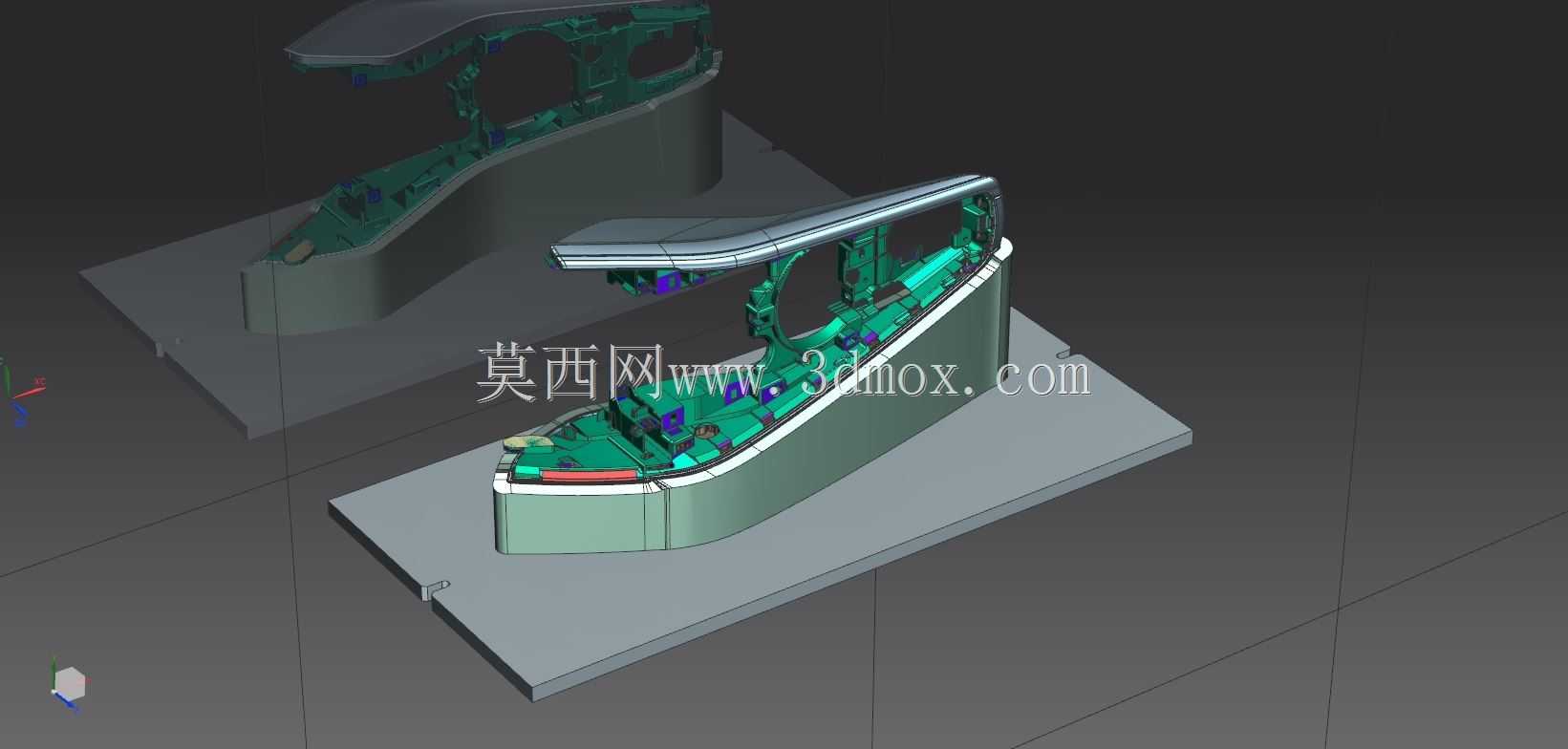

　　安装时只需要拧入四个M10的T型螺栓就能完成固定，安装边界的长宽尺寸控制在600mm*400mm区间，不会占用过多工位操作空间，适配多数中小型零部件检测工位的台面尺寸。上方的仿形检测模块完全按照待测内饰件的内轮廓逆向建模生成，和塑件接触的定位面全部做了0.8mm的等距偏移预留，既可以避免检测时刮伤内饰件的皮纹表面，也能抵消塑件成型后的轻微收缩变形量，不会出现塑件放不进检具的卡滞问题。模块上集成的三个弹性定位销对应内饰件背面的三个主安装柱位置，销体采用弹簧顶出结构，放入工件时销体自动回缩对位，到位后弹出卡入安装孔，不需要人工拧动锁紧结构，取放工件的单步操作时间可以控制在3秒以内。工装侧面设置的三个百分表安装位，分别对应内饰件的端部、

　　中部弧形拐点、尾部三个关键检测点位，检测时只需要将表座吸附在预设的安装基准面上，推动表针接触工件表面就能直接读取轮廓偏差数值，不需要反复找正基准。考虑到车间日常使用的磨损问题，所有和工件直接接触的定位面都做了硬质阳极氧化处理，表面硬度达到HV400以上，长期反复取放工件也不会出现压痕、磨损导致的基准偏移。整个工装的导向部分没有采用复杂的导轨滑块结构，而是用加工精度保证的直面配合做导向，配合间隙控制在0.01mm以内，既降低了加工成本，也避免了车间粉尘、塑料碎屑进入导轨缝隙导致的卡滞问题，日常维护只需要定期在配合面涂抹少量润滑脂即可，不需要频繁拆解清理。在实际使用场景中，这套工装既可以放在生产线旁做在线快速全检，

　　也可以移到计量室配合三坐标测量机做抽样校验，基板上预留的三个基准球安装孔可以直接对接三坐标的测量坐标系，不需要重新建立基准，能大幅缩短计量检测的辅助时间。针对不同批次塑件的轻微尺寸波动，仿形模块和基座之间设置了0.5mm的调整垫片组，可以根据实际塑件的成型偏差微调模块的高度位置，不需要重新加工整个工装，适配性更强。工装的操作高度设置在距离安装基面320mm的位置，刚好匹配操作人员站立作业的手肘高度，长时间操作也不容易产生疲劳，周边没有突出的尖锐棱角，所有棱边都做了R3的倒圆角处理，避免操作时划伤手臂。
