带安全防护围栏的塑料件铣削加工工作站

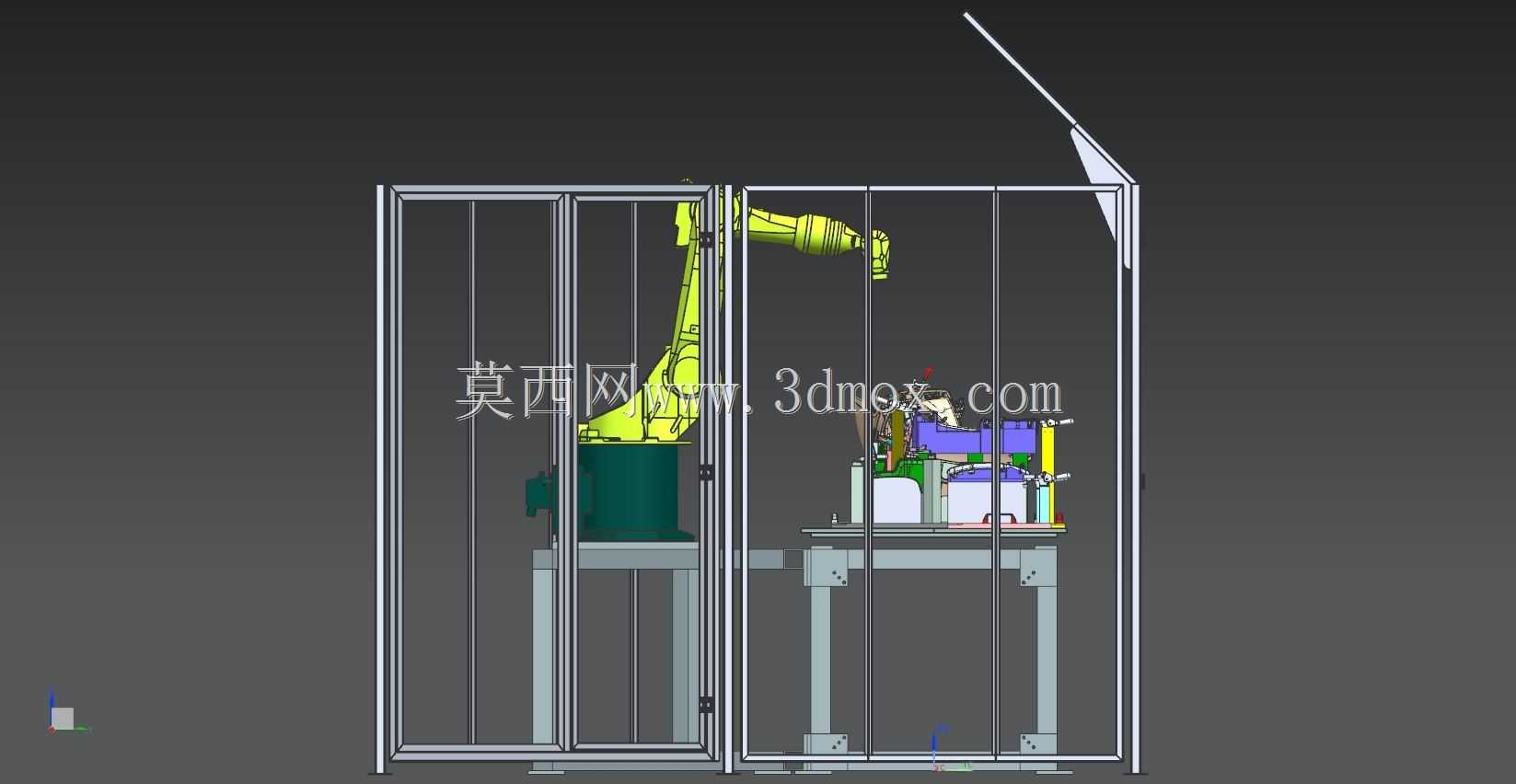

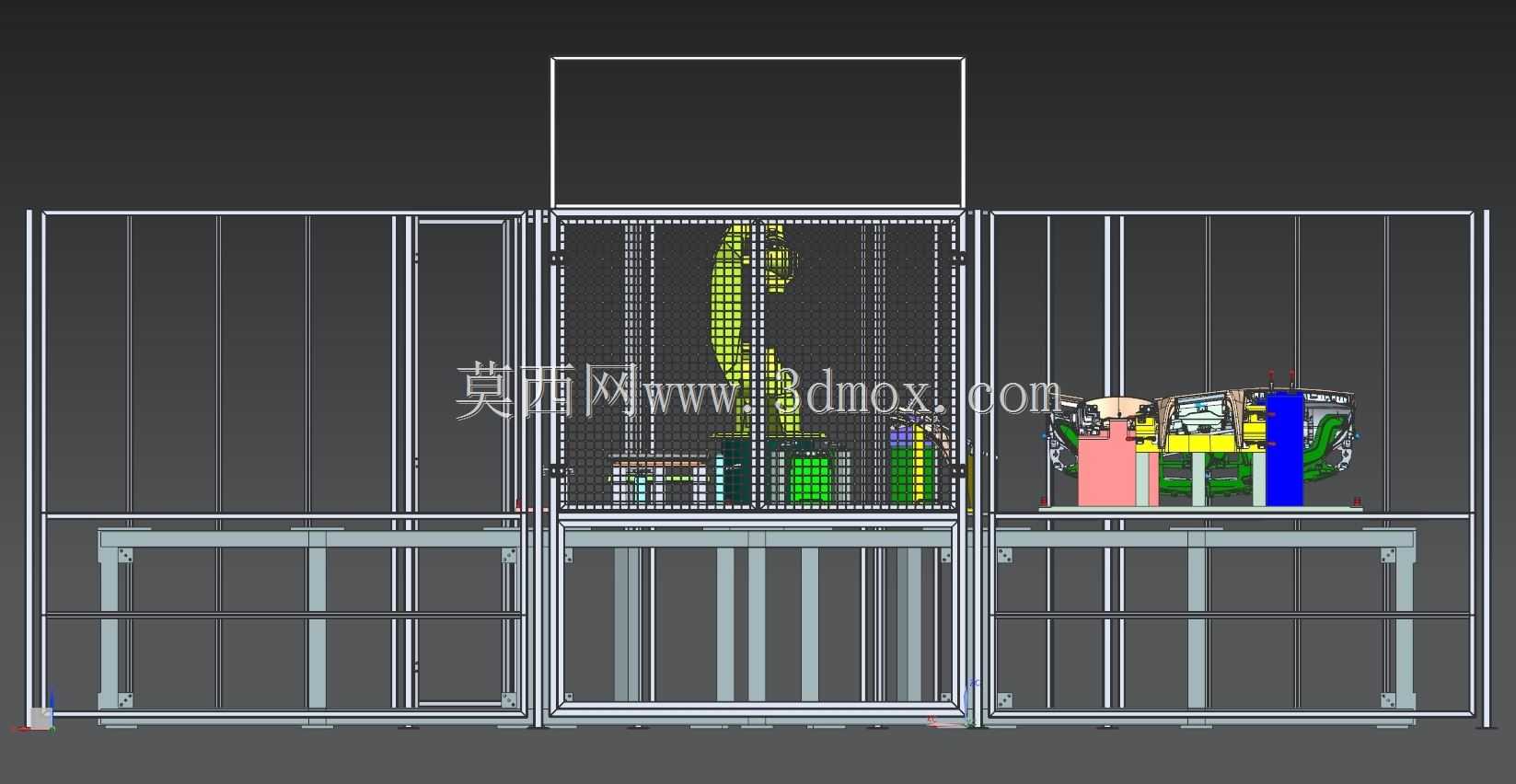

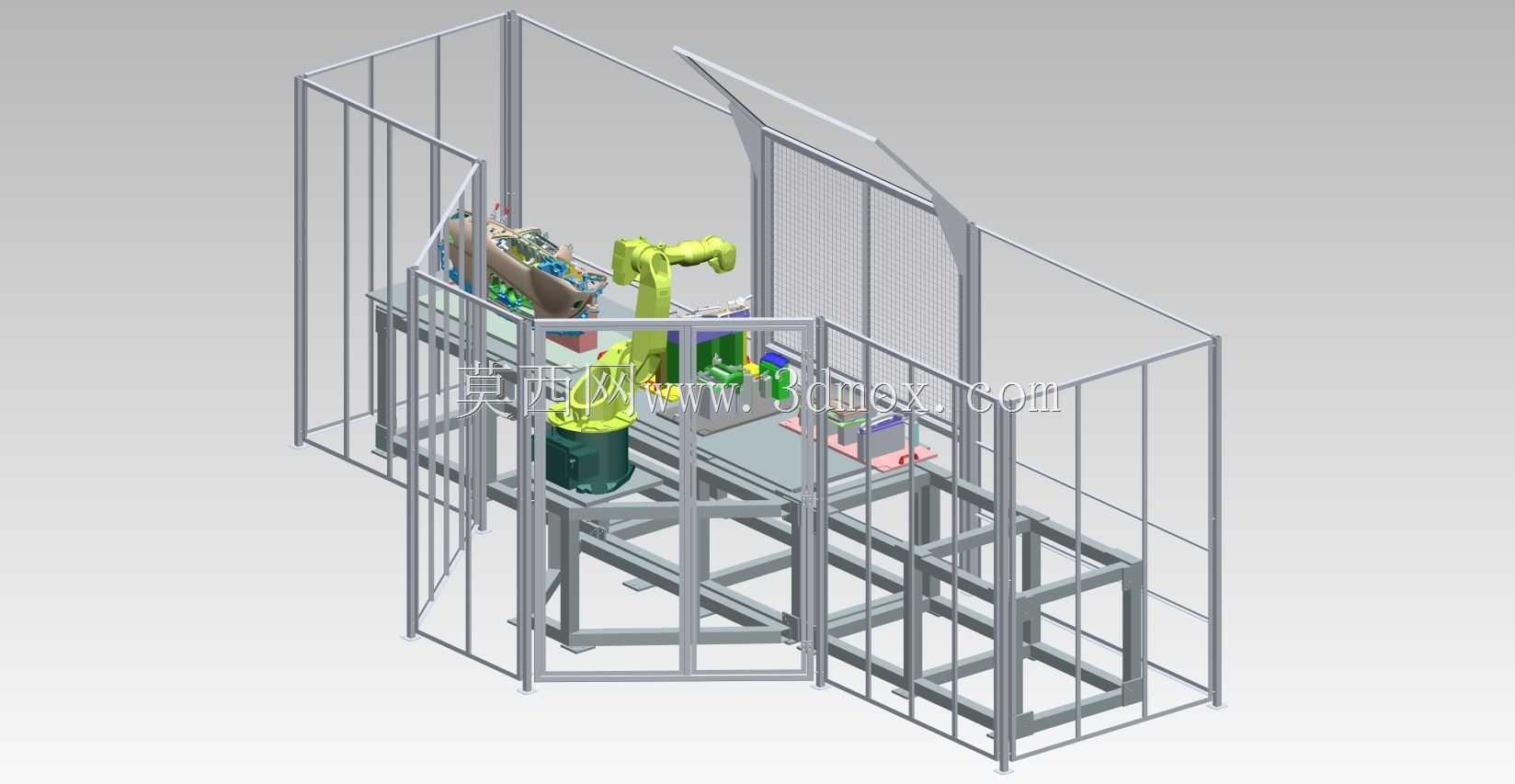

　　这套带安全防护结构的铣削加工单元，主要面向注塑后塑料零件的飞边去除、轮廓精修工序场景，在3C外壳、汽车内饰塑料件、家电塑料配件的后段加工产线中应用广泛，可替代人工完成重复性高、粉尘暴露的铣削修边作业，适配多批次小批量的柔性生产需求。从结构布局来看，整套单元采用铝型材搭建的安全围栏做全周防护，围栏预留带安全联锁的检修门，作业区域全封闭可避免铣削碎屑飞溅、人员误入作业半径引发的安全风险，围栏上部采用透明防护板兼顾可视性与防护性能，下部采用金属挡板阻挡高速飞溅的塑料碎屑。单元核心执行部件为六轴工业机械手，末端搭载高速铣削主轴，可根据塑料件材质匹配不同铣刀，完成平面、曲面、异形轮廓的铣削加工，机械手安装在一体化焊接钢结构机架上，

　　机架底部预留调平地脚安装孔，可直接在车间硬化地面完成调平固定，无需额外做预埋基础，适配产线快速布局调整的需求。机架上集成了工件定位工装台，工装台采用快换接口设计，可根据不同规格的塑料零件快速更换定位夹具，切换产品时仅需更换夹具定位块、调用对应加工程序即可完成换型，无需对整机结构做大规模调整。设计过程中，首先根据加工零件的最大轮廓尺寸确定机械手的作业半径覆盖范围，确保工装台上所有加工点位都处于机械手的最优作业姿态区间，避免出现关节极限位置加工引发的轨迹抖动、加工精度下降问题；安全围栏的边界尺寸严格按照机械手最大伸展半径加安全冗余距离设定，围栏与机械手运动轨迹的最小间隙控制在100mm以上，避免机械手运动过程中与围栏结构发生干涉。

　　机架采用方管焊接框架结构，焊接后做去应力退火处理，避免长期使用过程中机架变形影响加工精度，机架台面铺设耐磨钢板，可承受工装夹具、工件的长期放置摩擦，同时预留了排屑缺口，铣削产生的塑料碎屑可通过缺口落入下方收集槽，方便定期清理。气路、控制线缆全部采用拖链内置走线方式，沿机架内侧、围栏立柱布置，避免线缆外露被碎屑刮损，同时走线路径预留足够的弯曲余量，适配机械手全行程运动的线缆拉扯需求。从安装边界来看，整套单元占地尺寸适配标准车间通道布局，设备进场时可拆分为围栏模块、机架主机模块、机械手模块分体运输，到现场后通过螺栓拼接即可完成组装，无需大型吊装设备配合，适合中小型加工车间的场地条件。在功能实现上，整套单元可配合上下料工位完成自动上下料、

　　定位夹紧、自动铣削、碎屑清理的全流程作业，铣削主轴的转速可根据塑料材质特性调整，避免转速过高导致塑料件融化粘刀、转速过低出现铣削毛边的问题；机械手的运动轨迹可通过示教编程完成，针对复杂曲面零件可导入三维模型生成加工轨迹，保证加工轮廓的一致性。相比传统人工手持铣刀修边的作业方式，该单元加工的零件轮廓一致性更好，可避免人工操作力度不均导致的过切、缺料问题，同时减少作业人员接触塑料粉尘的时长，符合车间职业健康防护的要求。在结构细节设计上，围栏的检修门配备安全门锁，门开启时设备自动暂停作业并切断主轴动力，避免检修过程中出现误动作风险；工装台的定位夹具采用气动夹紧方式，夹紧力可根据塑料件的壁厚调整，避免夹紧力过大导致塑料件变形、夹紧力不足出现加工移位问题。机架底部预留了电控箱安装位，可将机械手控制器、主轴变频器、气动阀组全部集成在机架内部，减少外部走线，整体外观更整洁，同时减少车间粉尘对电控元件的影响。
