轴装式锥面定位传感连接组件

　　在工业传动链路的扭矩监测、转速采集以及轴系同轴度偏差检测场景里，这类轴装式锥面定位传感连接组件是适配穿轴安装需求的核心配套部件，区别于法兰式、卡箍式的外置传感安装结构，它采用同轴穿套的设计逻辑，不需要额外在轴端预留安装法兰面，也不会额外增加轴系的悬臂长度，对于安装空间局促、轴系两端已经连接负载的改造类项目适配性极强。

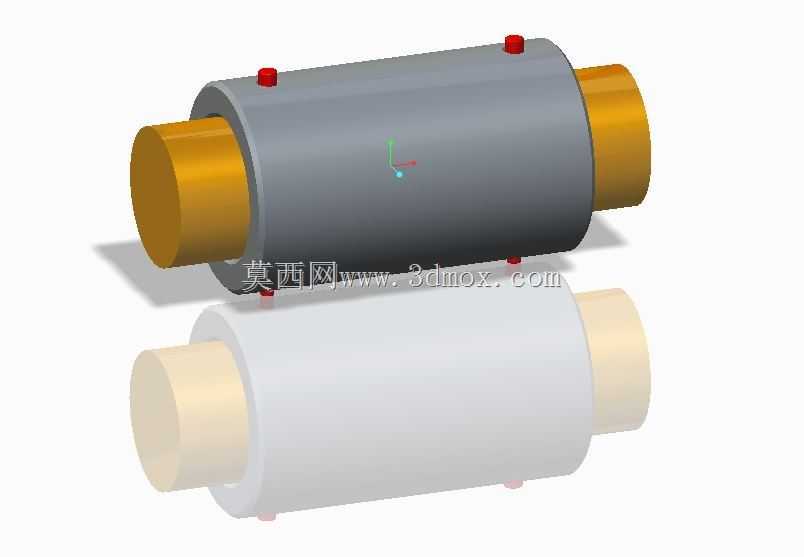

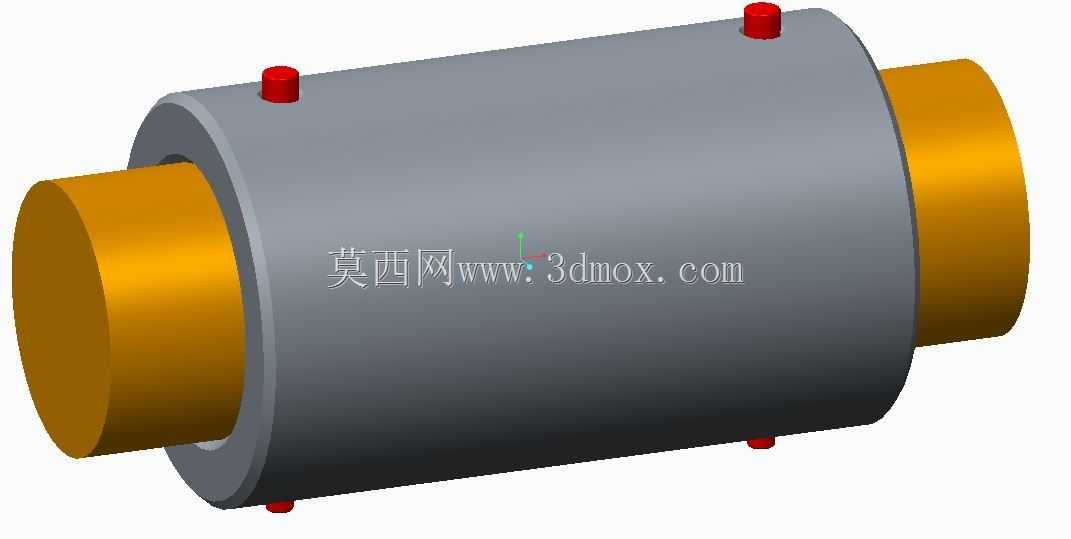

　　从实际功能落地的角度看，这个组件的核心作用是在两段传动轴之间建立刚性连接的同时，集成传感检测的安装基准位，筒状主体两端的金色轴套部分采用锥面配合结构，和对接轴的锥面轴段贴合后，依靠锥面的自锁特性传递扭矩，相比平键连接的结构，锥面配合的对中精度更高，在高速传动场景下能有效降低轴系的偏心振动，避免因为连接偏差带来的传感检测数据漂移。筒身表面分布的四个红色凸台是传感元件的安装位，分别对应周向90度的分布位置，可以根据检测需求安装温度、振动或者应变检测元件，信号可以通过凸台内部的走线槽引到设备侧的采集模块，不需要在轴表面额外开槽布线，不会破坏传动轴的整体结构强度。

　　设计过程中首先要明确的是安装边界约束，这类组件的内孔锥度需要和对接轴的锥度完全匹配，通常采用1:10的公制锥度，保证配合面的接触面积不低于85%，避免局部应力集中导致的配合面压溃。筒身主体的壁厚需要根据传递的额定扭矩核算，在满足强度要求的前提下尽可能降低整体重量，减少轴系的转动惯量增量，避免对原有传动系统的动态响应特性造成影响。两端轴套的长度需要覆盖锥面配合段的全部长度，同时预留1-2mm的锁紧余量，当轴向锁紧螺母压紧时，锥面能产生足够的正压力来传递额定扭矩，不需要额外加装键销就能满足传动要求，也方便后期的维护拆卸，只需要松开锁紧结构就能沿着轴向退出组件，不需要拆解两端的负载设备。

　　从实际应用的场景来看，这类组件常被用在精密输送机的驱动轴监测、实验台架的传动轴参数采集、中小型减速机的输出轴状态检测场景里，相比拆分式的传感安装结构，它的整体同轴度更容易保证，安装时只需要将组件沿着轴向套入对接的锥面轴段，拧紧轴向锁紧结构就能完成安装，不需要反复调整传感元件和轴表面的间隙，也不会出现因为轴转动带来的检测距离变化导致的数据误差。筒身的外圆面做了精加工处理，表面粗糙度控制在Ra1.6以内，如果需要额外加装外置的转速检测传感器，也可以直接以外圆面作为检测基准，不需要额外加工检测靶面。

　　在结构细节的处理上，四个传感安装凸台的端面和筒身轴线的垂直度公差控制在0.02mm以内，保证安装后的传感元件检测面和轴表面保持平行，检测距离的一致性偏差不超过0.1mm。凸台内部设计有M5的标准安装螺纹孔，兼容市面上主流的贴片式振动传感器、铂电阻温度传感器的安装尺寸，不需要额外做安装转接件。筒身和两端轴套的连接位置做了圆角过渡处理，避免应力集中导致的疲劳断裂，在长期承受交变扭矩的工况下能提升组件的使用寿命。走线槽的开口位置设计在凸台的侧面，采用斜向开孔的结构，避免轴转动时走线被周边的结构件剐蹭，同时也能防止灰尘、切削液进入组件内部影响传感元件的正常工作。

　　选型适配的时候需要重点核对三个核心尺寸边界，首先是内孔的锥度尺寸和小端直径，必须和对接轴的锥面参数完全匹配，否则会出现配合松动、传动打滑的问题；其次是组件的总长度，要保证安装后两端的轴套不会和轴上的轴承座、联轴器等部件产生干涉，和周边固定结构的径向间隙不小于5mm，避免轴转动时出现剐蹭；最后是筒身的外径尺寸，要确认周边是否有外置的检测元件，预留足够的检测距离，同时也要考虑组件拆装时的操作空间，保证锁紧工具能正常操作锁紧结构。对于有防腐要求的应用场景，筒身表面可以做阳极氧化处理，轴套部分采用淬火处理提升表面硬度，避免频繁拆装导致的配合面磨损，影响对中精度。
