多槽式传动导向滑轮结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:594997
  • 多槽式传动导向滑轮结构设计
  • 多槽式传动导向滑轮结构设计
  • 多槽式传动导向滑轮结构设计
  • 多槽式传动导向滑轮结构设计

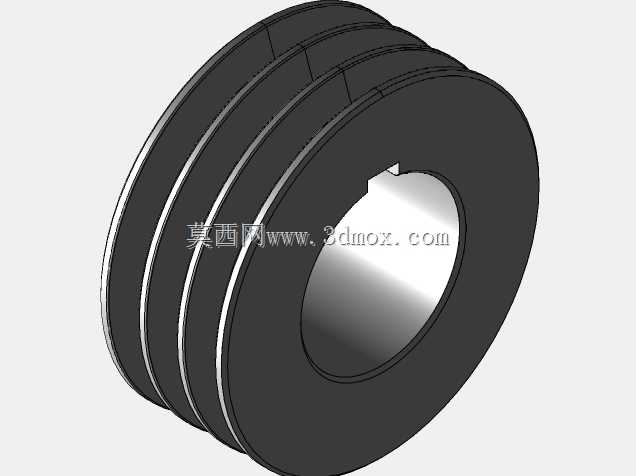

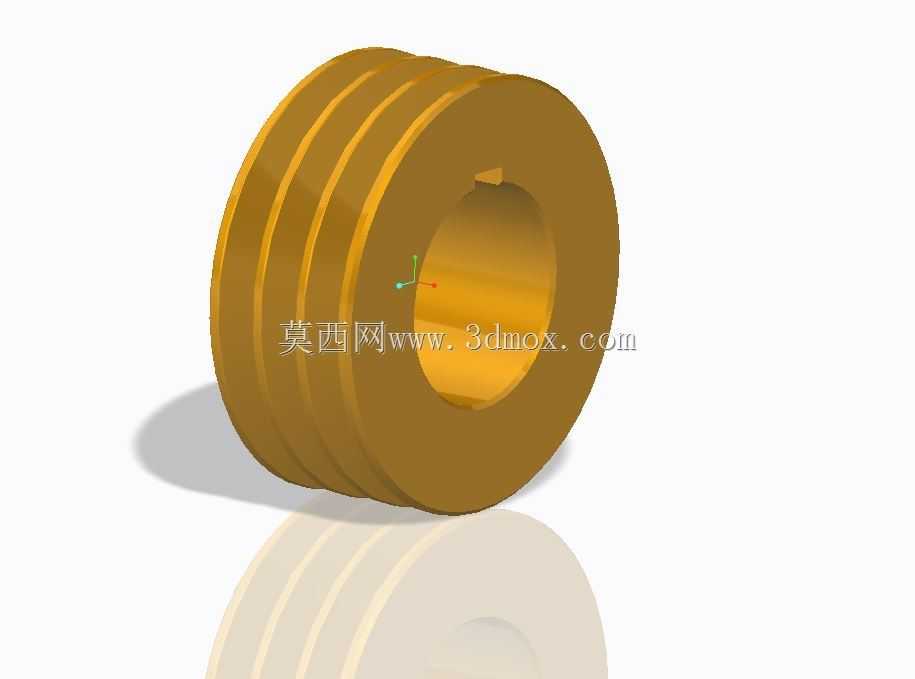

  在起重牵引、线缆排布、轻载传动输送这类需要柔性件换向的工况里,多槽滑轮的结构合理性直接决定了整套机构的运行稳定性与易维护性。不同于单槽滑轮仅能适配单根绳索或传动带的局限,这款多槽结构可同时容纳多根独立的柔性传动件,在空间受限的设备布局里,能大幅缩减换向组件的安装占位,避免多个单槽滑轮并排安装带来的同轴度偏差、支架负载集中等问题。

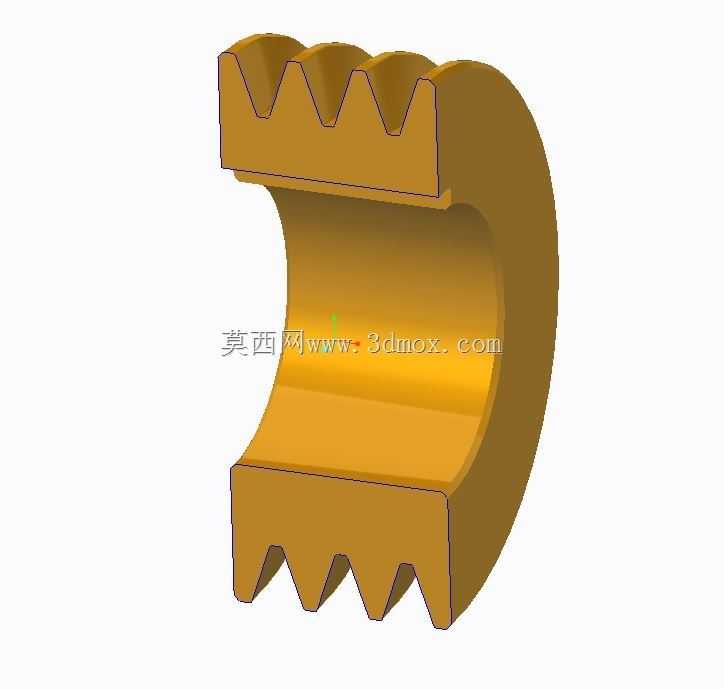

  从实际功能落地的角度看,这类多槽滑轮的每一道轮槽都需要做独立的轮廓适配,轮槽的圆弧半径要比配套使用的绳索或圆带半径大3%-5%,既不能因为槽型过窄卡滞柔性件造成过度磨损,也不能因为槽型过宽导致柔性件在槽内发生横向窜动,引发传动抖动或绳索脱槽的故障。轮体中心的安装孔做了键槽限位设计,装配时可以通过平键与传动轴实现周向固定,避免滑轮在受载转动时与轴发生相对滑动,长期运行下也不会出现轴孔磨损松旷的问题,适合中低转速、持续受拉的工作场景。

  设计这类轮体的时候,首先要考量的是安装边界的约束:轮体外径的选取要匹配柔性件的最小弯曲半径要求,比如常规的钢丝绳配套滑轮,轮径至少要达到绳径的18-20倍,才能减少绳索反复弯折产生的疲劳断丝问题;如果是适配聚氨酯圆带的传动场景,轮径可以适当缩小,但也要保证带材弯曲时的内层应力在材料许用范围内。轮体的轴向总宽度由槽数、单槽宽度以及槽间的分隔筋厚度共同决定,槽间分隔筋的厚度要保证足够的结构强度,在多根绳索同时受最大拉力的时候,分隔筋不会发生侧向变形挤压相邻槽内的柔性件,同时也要控制筋厚避免轮体整体重量过大,增加传动轴的转动惯量,带来不必要的能耗损失。

  轮体的安装配合面需要做同轴度公差约束,中心孔与外圆轮槽的径向跳动要控制在合理范围内,否则转动时会出现周期性的绳长变化,在牵引场景里会导致吊载物上下抖动,在传动场景里则会引发传动比波动,影响设备的运行精度。轮槽的表面粗糙度要控制在合适区间,过于粗糙的表面会加速柔性件的表层磨损,缩短绳索或传动带的更换周期,过于光滑的表面则会降低槽面与柔性件之间的摩擦力,在需要依靠摩擦传动的场景里容易出现打滑丢转的问题。

  从应用场景的适配性来看,这款多槽滑轮既可以用在小型起重设备的吊钩组上,实现多根钢丝绳同步受力分摊负载,也可以用在自动化设备的线缆排布机构里,引导多组控制线缆或气管按固定路径移动,避免线缆在设备往复运动过程中发生缠绕、拉扯。在轻载输送线上,这类多槽轮还可以作为圆带传动的从动轮,单根轴上安装一个多槽轮就能同时驱动多条平行的输送线体,简化传动机构的支架结构,减少装配时的调整工作量。

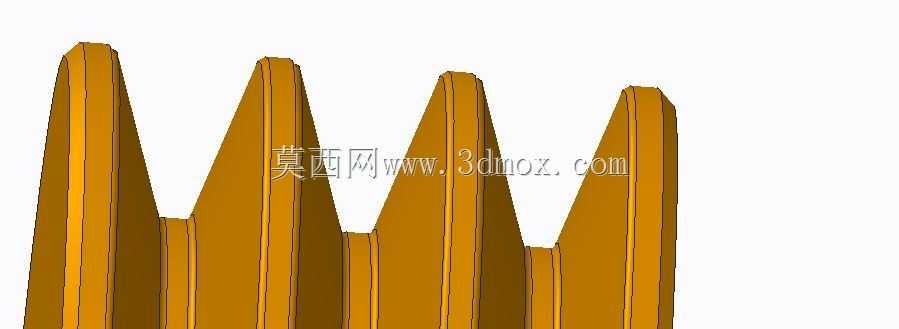

  结构细节上,轮体的两端轮缘要做略高于槽顶的挡边设计,挡边的高度要足够阻挡柔性件在侧向受力时从槽内脱出,尤其是在设备启停瞬间柔性件存在张力波动的场景下,挡边的限位作用能大幅降低脱槽故障的概率。轮体与轴的装配端可以根据使用需求添加润滑脂槽,长期运行时可以定期补充润滑脂,减少轴与孔之间的转动摩擦,降低运转噪音,延长组件的整体使用寿命。如果是在有腐蚀环境的场景下使用,还可以在轮体表面做对应的氧化或镀层处理,但基础的结构尺寸、槽型轮廓、安装配合逻辑是通用的,不需要做大幅调整就能适配不同的工况需求。
