镂空轻量化钢丝绳卷筒结构设计

　　在起重卷扬、索道牵引、电梯曳引、矿井提升这类需要反复收放柔性钢丝绳的作业场景里，卷筒是直接承接载荷传递、规范绳索排布的核心受力构件，其结构合理性直接决定整套牵引系统的运行稳定性与绳索使用寿命。常规实心腹板结构的卷筒虽然加工门槛低、整体刚性冗余度高，但在大直径、长行程的收放工况下，实心结构会带来极大的自重负载，不仅抬升了驱动端的功率损耗，也给安装支座的承载设计、主轴的抗弯选型增加了不必要的成本压力，尤其在移动式起重设备、高空作业平台这类对整机自重有严格限制的应用场景中，过重的卷筒会直接压缩设备的有效载荷余量。

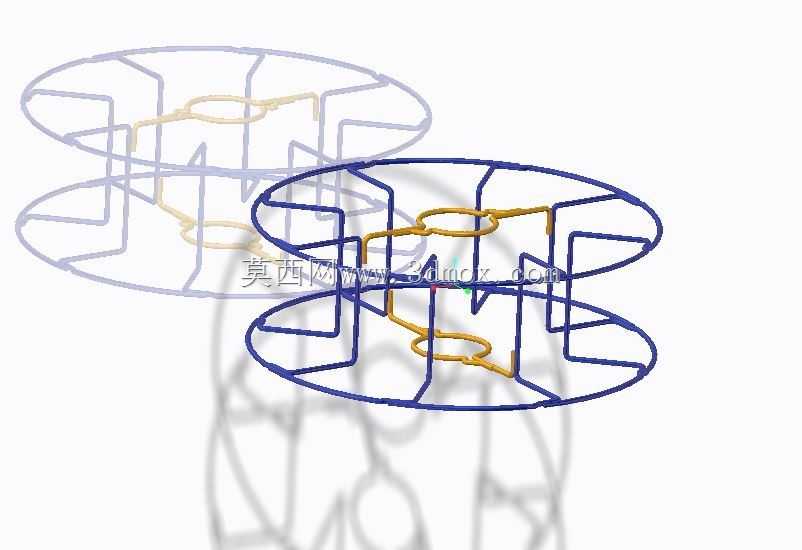

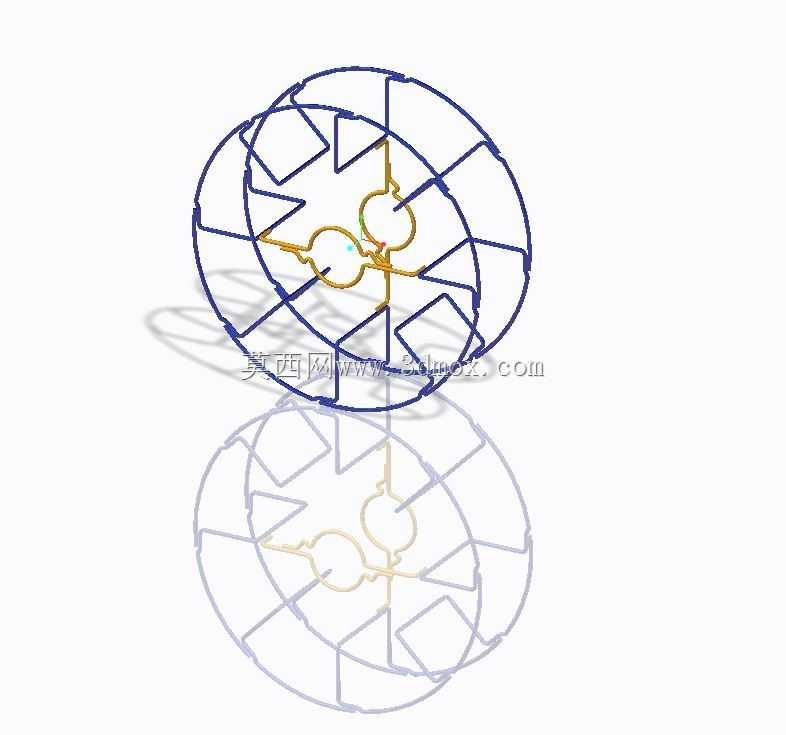

　　这款卷筒采用了辐条式镂空腹板的设计思路，完全摒弃了传统实心腹板的冗余材料布局，将腹板区域的受力路径通过多组对称分布的辐条结构进行重构，每一组辐条都沿着卷筒周向均匀排布，对应绳槽的受力传递方向做了截面优化，既保证了卷筒承受钢丝绳径向挤压、周向扭矩时的结构强度，又大幅削减了非受力区域的材料用量，整体自重较同规格实心卷筒降低近四成。从结构细节来看，卷筒两端的轮缘做了加高翻边处理，翻边高度匹配常用钢丝绳直径的1.5倍安全余量，能够有效避免钢丝绳在收放过程中出现跳绳、脱槽的故障，即使在设备启停瞬间产生冲击载荷、绳索出现小幅跳动的情况下，加高轮缘也能将绳索约束在绳槽工作区域内。

　　卷筒中心的轮毂区域做了加厚处理，内孔预留了标准键槽安装位，能够直接与驱动主轴通过平键实现扭矩传递，轮毂与辐条的衔接位置做了大圆弧过渡，避免应力集中导致的疲劳开裂，这一细节在长期交变载荷的作业场景下尤为重要——很多传统卷筒的失效都出现在腹板与轮毂的焊接衔接位置，圆弧过渡的结构能够将应力峰值降低30%以上，大幅延长构件的疲劳寿命。辐条之间的镂空区域并非简单的开孔减重，每一处镂空的轮廓都经过受力拓扑优化，轮廓走向完全贴合主应力迹线，不会因为开孔削弱腹板的整体抗扭、抗弯性能，同时镂空结构也给现场检修提供了便利，操作人员可以直接透过镂空区域观察卷筒内部主轴的润滑状态、键连接的松动情况，不需要拆解端盖就能完成日常巡检。

　　从安装边界来看，这款卷筒的轴向尺寸、轮缘直径都适配常规卷扬机构的安装间距，两端轮缘的外侧预留了轴承位的安装台阶，能够直接匹配标准系列的调心滚子轴承，不需要额外加工定制转接套，降低了现场安装的适配成本。绳槽部分采用了螺旋式等距槽型，槽底圆弧半径匹配常用6-12mm直径的钢丝绳，槽距预留了足够的绳索间隙，避免相邻绳圈在多层缠绕时出现挤压磨损，在单层缠绕工况下，绳索的排布整齐度远优于光面卷筒，能够有效减少钢丝绳的磨损量，延长绳索更换周期。

　　在实际应用中，这类镂空结构的卷筒尤其适合中轻载、高频率启停的牵引场景，比如建筑吊篮的提升机构、小型起重设备的卷扬单元、索道缆车的张紧卷筒等，其轻量化的特性能够降低驱动电机的启动扭矩需求，配合变频驱动系统可以实现更平稳的绳索收放控制。需要注意的是，这类辐条式卷筒在安装时要严格保证两端轴承的同轴度，避免因为安装偏斜导致辐条承受额外的附加弯矩，日常维护时要定期检查辐条与轮毂、轮缘衔接位置的焊缝或者加工应力集中区域，及时排查微裂纹隐患，同时要保证绳槽表面的光洁度，避免毛刺、焊渣等凸起刮伤钢丝绳表面的钢丝，影响绳索的破断拉力。
