天然型螺纹裂开护套结构设计

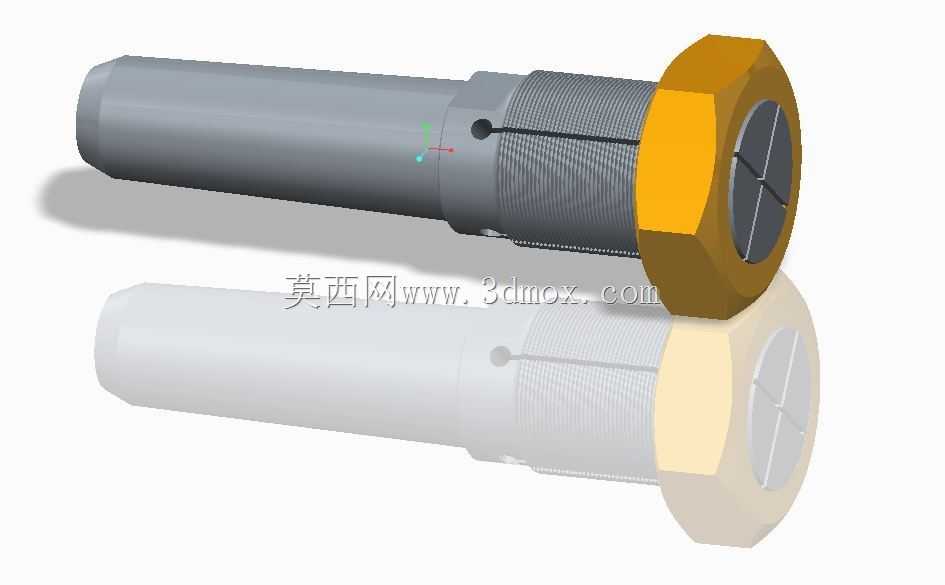

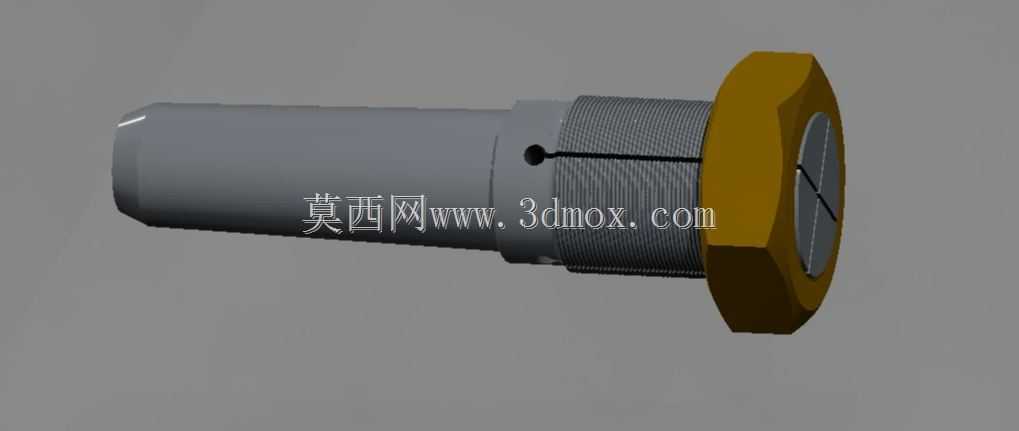

　　在工业传感设备的安装连接场景中，这类带法兰边的螺纹裂开护套是传感单元与安装基座之间的核心衔接构件，主要承担螺纹连接副的应力分散、安装导向以及传感端防护的作用，常见于压力传感、位移传感类仪表的装配工位，适配内螺纹安装孔的工况，能够在反复拆装的维护场景下避免基座内螺纹的磨损滑牙，同时抵消部分安装时的偏载应力，保护传感元件的壳体不受装配扭力损伤。从结构设计逻辑来看，该护套采用轴向开缝的裂开式结构，并非全封闭螺纹套，开缝位置沿轴向贯穿螺纹段，这种设计的核心考量是让护套在旋入安装孔时具备微量的径向收缩余量，能够适配安装孔螺纹存在的微小公差偏差，降低对安装孔加工精度的要求，同时在传感元件插入护套内孔时，开缝结构可以提供一定的抱紧力，

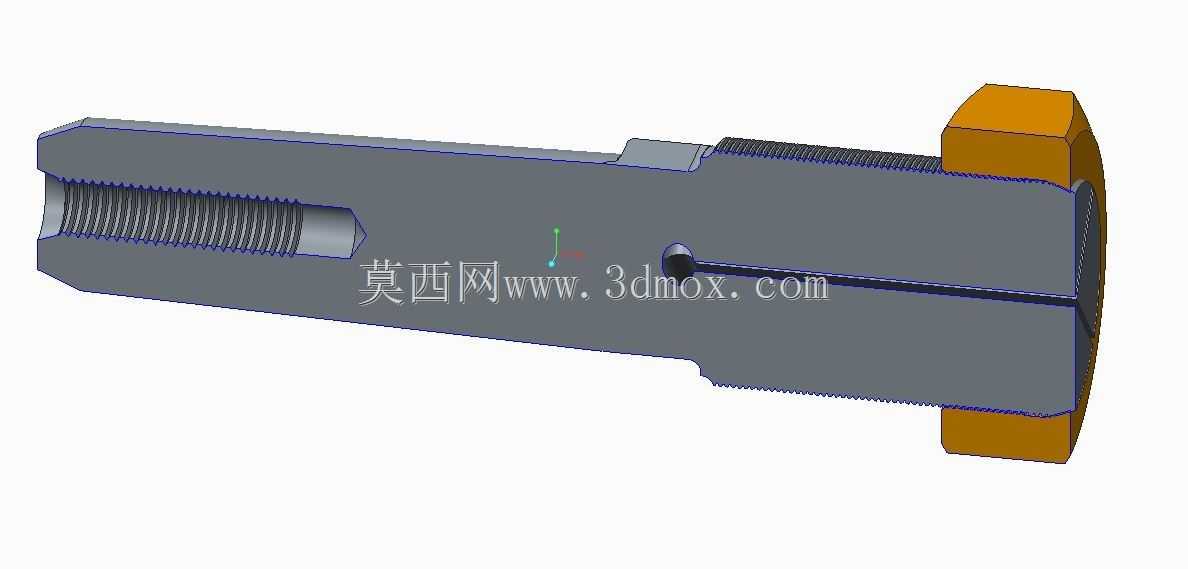

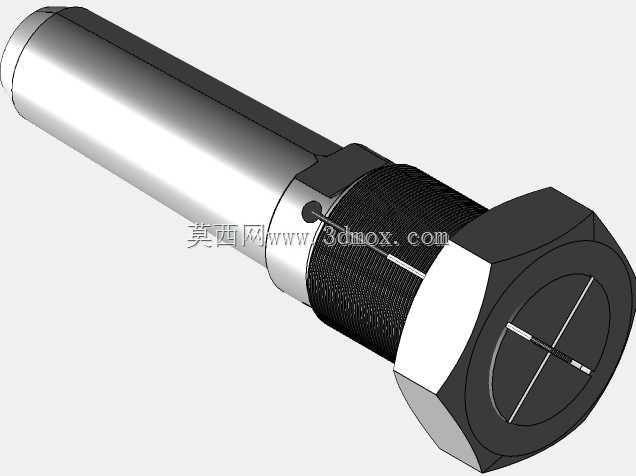

　　避免传感单元在设备运行振动工况下出现松脱移位。端部的六角法兰边是整个构件的受力承载部位，法兰面的直径大于螺纹段外径，安装时法兰面会紧密贴合在安装基座的表面，一方面起到轴向限位的作用，控制护套旋入安装孔的深度，保证内孔与传感单元的配合长度符合设计要求，另一方面六角结构可以配合普通扳手完成拧紧操作，不需要专用工装，适配现场装配的通用工具条件，降低装配环节的工具成本。螺纹段的牙型采用标准普通公制螺纹，牙距适配常规仪表安装的通用螺纹规格，螺纹表面的粗糙度控制在合理区间，既保证旋入时的顺畅度，又能提供足够的螺纹啮合摩擦力，避免运行中出现回松。光轴段位于螺纹段与法兰边之间？不对，仔细看结构，光轴段是插入端的先导部分，光轴段的外径略小于螺纹小径，

　　在装配时可以先导入安装孔内，起到导向对中的作用，避免螺纹段旋入时出现错牙、啃丝的问题，光轴段上的径向小孔是锁紧定位孔，当护套旋入到位后，可以通过该孔打入定位销，或者配合紧定螺钉完成护套与基座的周向固定，彻底杜绝设备长期振动下护套跟转、松脱的风险。从安装边界尺寸来看，法兰边的厚度经过核算，能够承受装配时的扳手扭力而不发生变形，法兰端面与安装基座接触的平面做了平面度处理，保证贴合后没有缝隙，避免外部粉尘、水汽从安装缝隙渗入传感安装腔内部。护套的内孔为光滑圆柱面，尺寸与传感单元的安装柄外径做间隙配合，配合公差控制在H7/g6区间，既保证传感单元可以顺畅插入，又不会出现过大的径向晃动，影响传感检测的精度。裂开式的开缝宽度经过反复验证，宽度过小会导致护套收缩量不足，无法适配公差偏大的安装孔，宽度过大则会导致螺纹啮合的有效牙数减少，连接强度下降，最终选定的开缝宽度可以在保证螺纹连接强度的前提下，提供足够的径向弹性变形量，适配中等精度的安装孔加工要求，在普通钻床攻丝的安装孔上也能顺利装配。在实际设备运行场景中，这类护套往往应用在存在持续振动的工业设备上，比如液压系统的压力检测点位、自动化生产线的位移传感安装位，设备运行时的持续振动会让普通螺纹连接逐渐松脱，而该护套的开缝弹性抱紧结构配合法兰端面的摩擦力，加上径向定位孔的防转设计，能够在长期振动工况下保持连接可靠性，不需要频繁复紧维护。同时，护套本身采用金属材质加工，具备足够的结构强度，

　　能够承受传感单元安装时的轴向顶紧力，不会因为受压出现变形，导致传感单元安装位置偏移。在设计过程中，特意将开缝的位置避开了径向定位孔的位置，避免定位孔处的应力集中与开缝的应力集中叠加，导致构件受扭力时出现开裂，螺纹段的收尾处做了退刀槽处理，避免螺纹尾部出现不完整牙型，影响啮合长度，同时退刀槽的圆弧过渡可以降低应力集中系数，提升构件的抗疲劳强度，适配长期交变载荷的工况。法兰边的六角对角尺寸符合标准扳手的尺寸系列，不需要定制非标扳手，现场维护时使用普通活动扳手或者固定开口扳手即可完成拆装操作，降低了后期维护的难度。护套的整体长度经过匹配设计，螺纹段长度对应安装基座的常规壁厚，保证旋入后螺纹啮合牙数不少于8牙，满足连接强度要求，光轴导向段的长度足够覆盖安装孔的入口倒角区域，保证导向对中的效果，内孔的深度完全覆盖传感单元的安装柄长度，让传感单元的受力完全作用在护套上，不会直接挤压安装基座的螺纹，对基座内螺纹形成长效保护，即使经过十次以上的反复拆装，基座内螺纹也不会出现明显磨损，大幅提升安装基座的使用寿命，减少因为螺纹滑牙导致的基座返修、更换成本。
