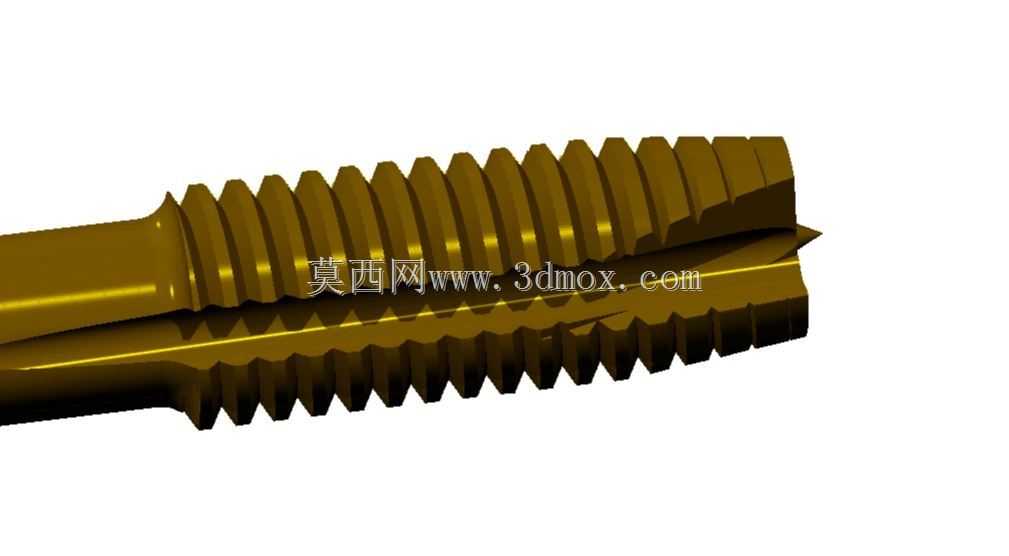

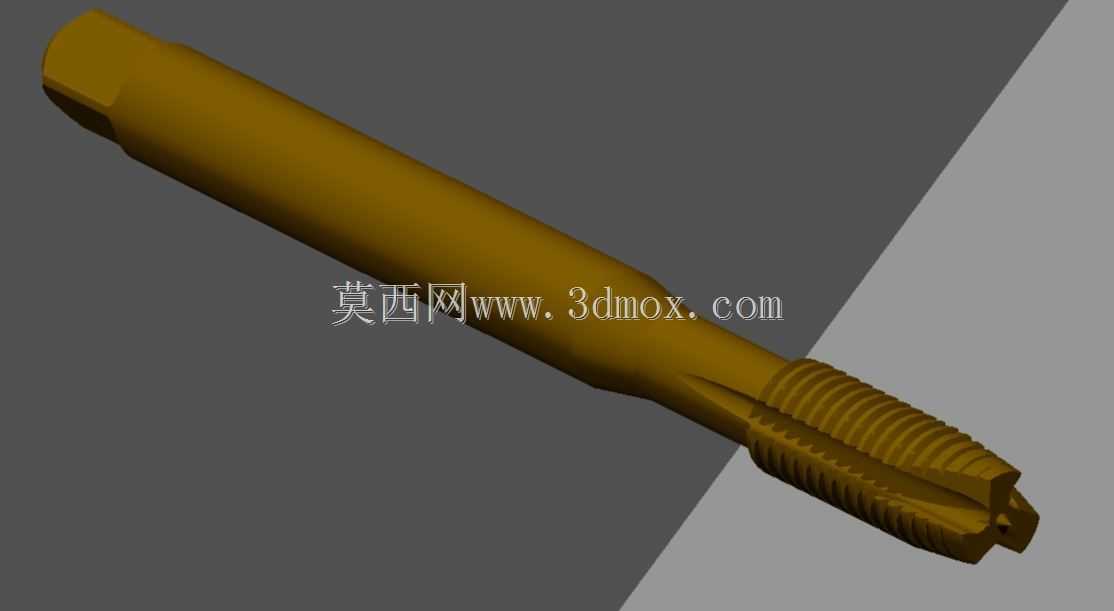

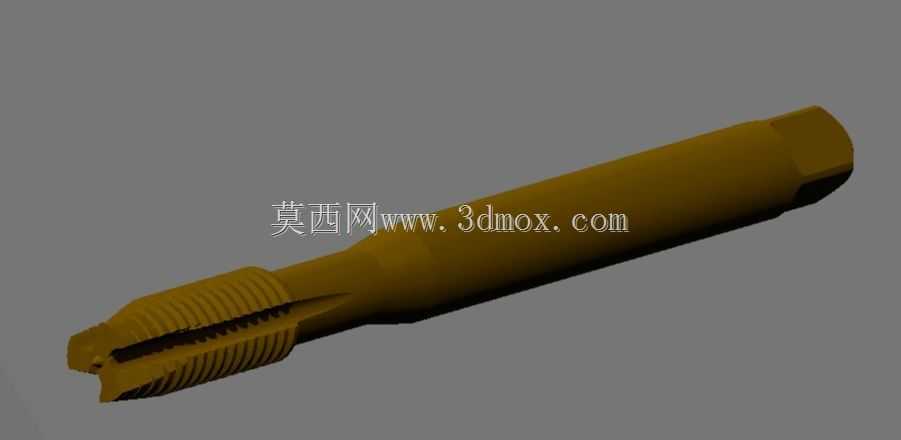

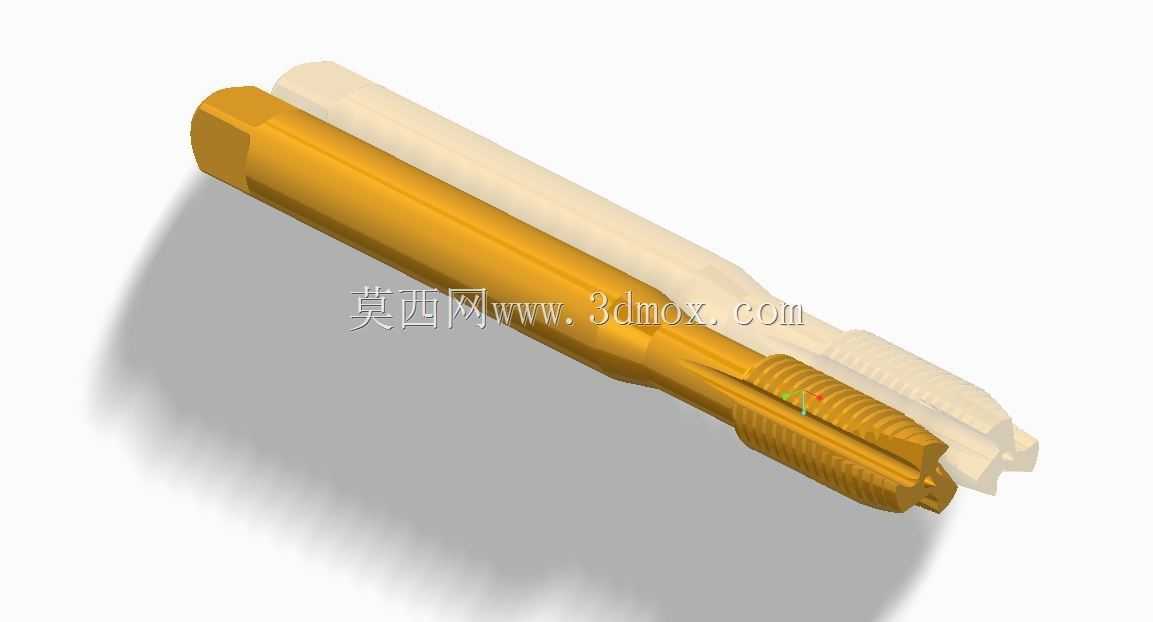

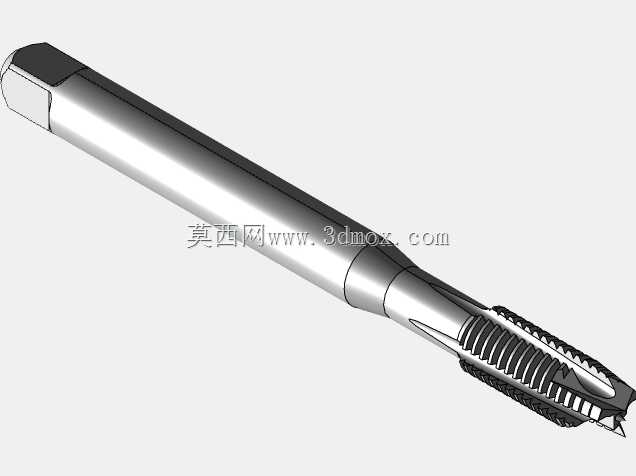

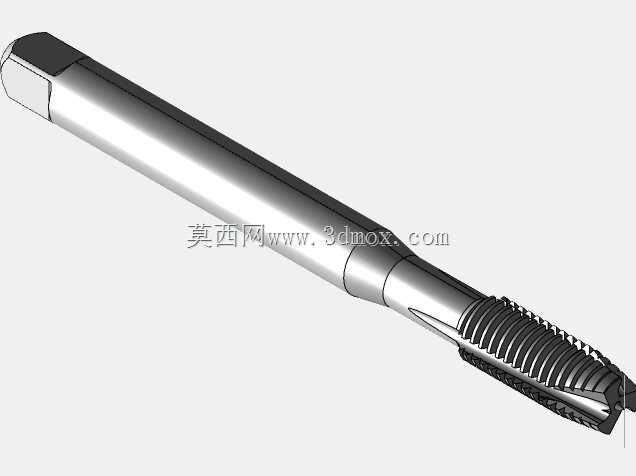

M8规格螺距1.0机用丝锥三维结构

　　在机械加工的内螺纹成型工序里，M8螺距1.0的丝锥是小规格精密螺纹加工的常用刀具，这类刀具的三维建模精度直接影响后续工艺模拟、刀具选型匹配的准确性，很多做攻丝工装设计、加工工艺排布的工程师，都会先通过精准的刀具三维模型核对加工边界，避免实际生产中出现干涉、螺纹牙型不合格的问题。从实际应用场景来看，这款丝锥适配的加工场景覆盖了薄板件攻丝、铝合金压铸件螺纹孔加工、小型仪表壳体的内螺纹成型，尤其是在通讯设备结构件、小型传感器安装座的加工工序中，M8×1.0的细牙螺纹因为螺距小、自锁性更好，被广泛用于需要防松的薄壁安装场景，对应的丝锥结构设计也需要匹配这类加工场景的切削需求。从功能特性上看，这款丝锥为直槽结构，

　　切削部分的导向锥做了合理的后角设计，能够在切入工件时逐步完成切削，避免第一牙崩损；排屑槽的深度和角度经过优化，加工塑性材料时切屑可以顺着槽体顺利排出，不会刮伤已经成型的螺纹牙面；校准部分的牙型精度符合公制螺纹的公差要求，能够保证加工出的内螺纹通止规检测合格，螺纹中径的一致性满足普通装配级别的使用需求。设计这款丝锥的三维模型时，首先要明确螺纹部分的参数基准，M8×1.0的螺纹牙型角为60度，牙型高度按照公制螺纹标准计算，建模时需要区分切削锥部分的不完整牙型和校准部分的完整牙型，不能直接用全长度的完整螺纹建模，否则和实际刀具的形态不符，后续做加工模拟时会出现切入阶段的切削量计算错误。丝锥的方尾部分是和攻丝夹头配合的装夹结构，

　　建模时需要保证方尾的对边尺寸、夹持段长度符合标准刀具的装夹尺寸，这样在做工装装配模拟时，才能准确匹配对应的丝锥夹套，不会出现装夹干涉的问题。外形尺寸方面，这款丝锥的总长度、切削锥长度、螺纹段长度都符合标准机用丝锥的尺寸规范，螺纹部分的大径、中径、小径严格对应M8×1.0的螺纹公差，安装边界上需要注意，丝锥的最大回转直径就是螺纹大径尺寸，在做攻丝工序的工装避让设计时，要保证丝锥周围的避让空间大于螺纹大径，同时要预留排屑的空间，避免切屑堆积在孔口造成丝锥扭断。很多刚接触刀具建模的工程师容易忽略丝锥端面的切削齿缺口设计，实际上这个结构是丝锥切削刃的组成部分，每个槽口对应的切削刃都有对应的前角，建模时还原这个结构，

　　才能让模型在做切削仿真时更贴近真实的切削状态，帮助工艺人员提前预判切削力的分布，调整攻丝的转速和进给参数。另外，丝锥的芯厚设计也在模型中有所体现，合适的芯厚能够保证丝锥的刚性，避免加工深孔时出现丝锥弯曲、螺纹孔歪斜的问题，建模时还原芯厚的锥度变化，也能帮助刀具采购人员核对刀具的强度参数是否适配对应的加工材料，比如加工不锈钢材料时需要芯厚更大、刚性更好的丝锥，加工铝合金时可以选择芯厚稍小、排屑空间更大的结构。在做自动化攻丝设备的设计时，这款丝锥的三维模型还可以用来核对攻丝主轴的行程，计算丝锥攻入工件的深度，保证螺纹的有效长度满足装配要求，同时避免丝锥攻入过深顶到工件底部造成断锥。
