拼接式双层收纳储物箱体结构设计

　　在车间工位物料暂存、仓储零散配件分类、生产线旁工装工具收纳这类场景里，这类拼接式双层箱体的实用性一直被一线结构设计人员低估。很多人做工位容器设计时总优先考虑一体注塑的箱体，却忽略了拼接结构在运输成本、局部损坏替换、不同场景高度适配层面的优势，这款双层拼接箱体的设计刚好切中了这些实际使用中的痛点。

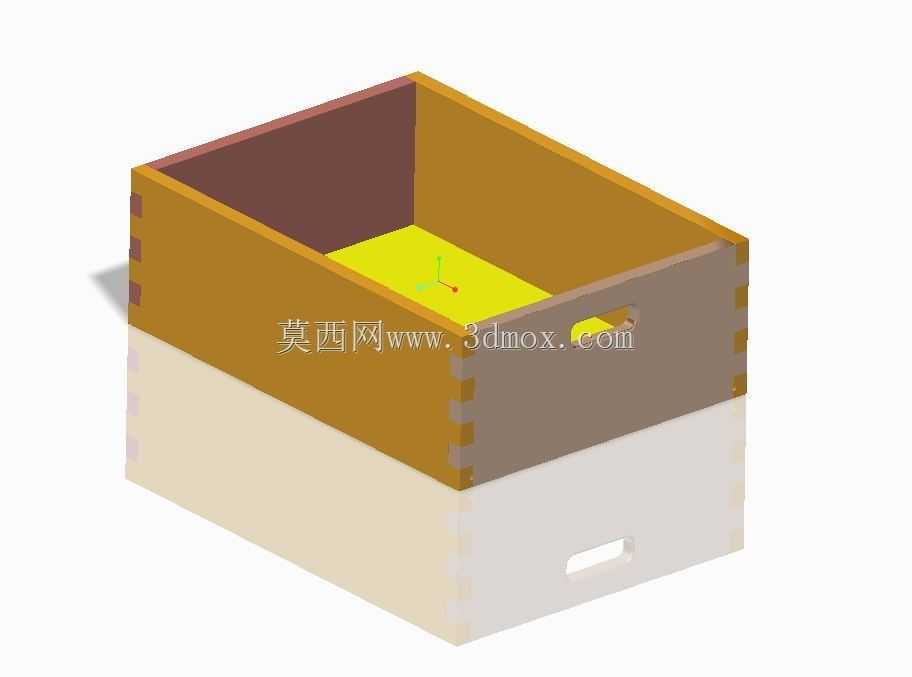

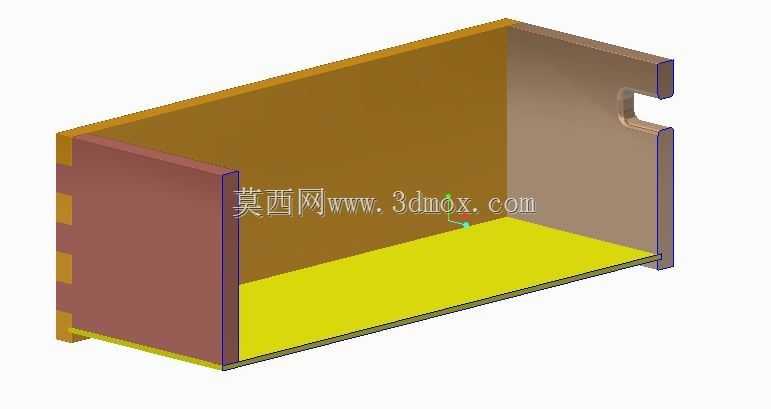

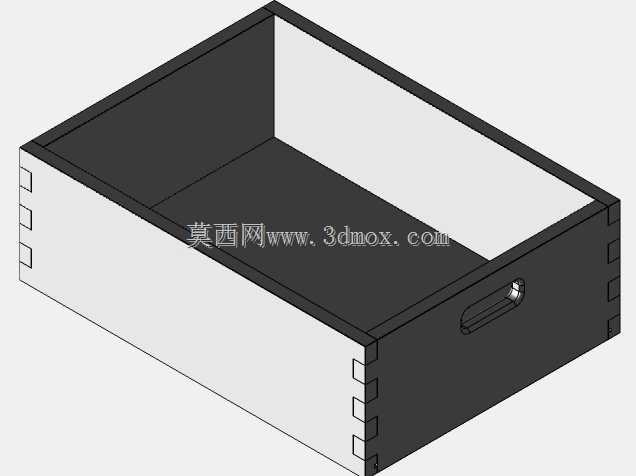

　　从功能特性来看，箱体采用上下两层叠合拼接的结构，上层为敞口设计，内部做了圆角过渡处理，避免存放小零件、电子元器件或者加工边角料时出现直角积料的问题，拿取物料时不会被直角剐蹭，也减少了细小零件卡在边角的清理难度。上层箱体的侧壁采用了榫卯式的拼接卡扣结构，不需要额外的紧固件就能完成侧板的组装，组装完成后侧壁的拼接缝做了错位咬合处理，存放直径1mm以上的细小零件都不会出现漏料的情况，日常使用中如果某一块侧板被磕碰损坏，只需要单独更换对应侧板即可，不需要整体报废整个箱体，大幅降低了长期使用的耗材成本。下层箱体的高度略高于上层，侧壁设置了内凹式的抠手位，抠手位做了圆弧倒角，搬运时手掌可以完全贴合抠手内壁，即便是装满金属零件的重载状态下，搬运时也不会出现硌手的问题，同时抠手位没有外凸结构，多个箱体并排摆放时不会出现干涉，能够充分利用仓储货架或者工位台面的横向空间。

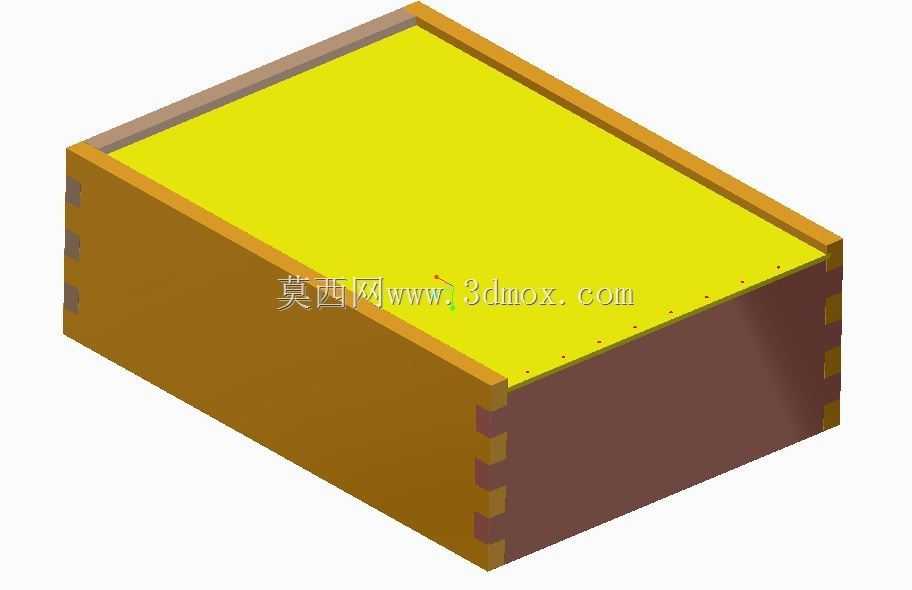

　　设计思路上，这款箱体没有追求复杂的外观造型，所有结构都围绕实用、易加工、易组装的核心需求展开。上层箱体的底部做了一圈凸起的定位止口，刚好可以嵌入下层箱体的顶部开口内，叠放时不会出现横向滑移，即便是堆叠两层到三层的高度，搬运过程中也不会出现上层箱体滑落的问题。箱体的壁厚做了等厚设计，不管是采用注塑加工还是采用板材切割粘接的方式做样件，都能保证加工过程中不会出现壁厚不均导致的变形问题，上层内部的底面做了微小的坡度设计，清理箱内残留的碎屑时，只需要从一侧倾斜箱体，碎屑就能顺着坡度从敞口处滑出，不需要伸手到箱内反复擦拭。拼接卡扣的位置做了均匀排布，每侧侧壁设置三个卡扣点位，保证侧板拼接完成后受力均匀，装满物料时侧壁不会因为物料的侧压力出现外胀变形，卡扣的配合间隙控制在0.2mm，既保证组装时不需要太大的按压力度就能卡合到位，又不会因为间隙过大出现拼接后松动晃荡的问题。

　　从安装边界和外形尺寸的适配性来看，这款箱体的长宽尺寸刚好匹配标准仓储货架的单元格尺寸，单个货架单元格内可以并排放置两个该款箱体，不会出现尺寸过大放不进去或者尺寸过小浪费货架空间的问题。箱体的总高度控制在人手自然站立时能够轻松拿取上层箱体内物料的范围，不需要过度弯腰或者抬手就能完成物料取放，适配生产线旁的工位操作台高度，放在操作台旁时不会遮挡操作人员的视线，也不会因为高度过高导致拿取深处物料时需要整个手臂探入箱内。下层箱体的底部做了四个微小的垫脚凸起，放置在台面上时不会和台面完全贴合，即便是台面上有少量的切削液或者灰尘，箱体底部也不会被污渍粘黏，挪动时不会因为负压出现吸附台面的问题，同时垫脚的高度刚好适配常见的自动化输送线的辊筒间距，可以直接放在输送线上完成工位间的物料转运，不需要额外配置托盘。

　　实际使用场景中，这类箱体既可以用来存放装配工位的螺丝、螺母、销钉等标准紧固件，也可以用来存放加工完成的小型精密零件，避免零件之间互相磕碰划伤，上层敞口区域用来存放日常高频取用的物料，下层相对封闭的区域可以存放备用物料或者不常用的工具，拿取时只需要抬起上层箱体就能取出下层的物料，不需要额外配置抽屉结构，减少了结构复杂度的同时也降低了故障概率。和常见的一体周转箱相比，这种拼接结构的箱体在未组装时可以拆成平板状态堆放，仓储和运输过程中占用的空间只有一体箱体的五分之一，能够大幅降低长途运输的物流成本，也能减少工厂内闲置箱体存放时的空间占用。
