传感器安装固定冲压支架结构设计

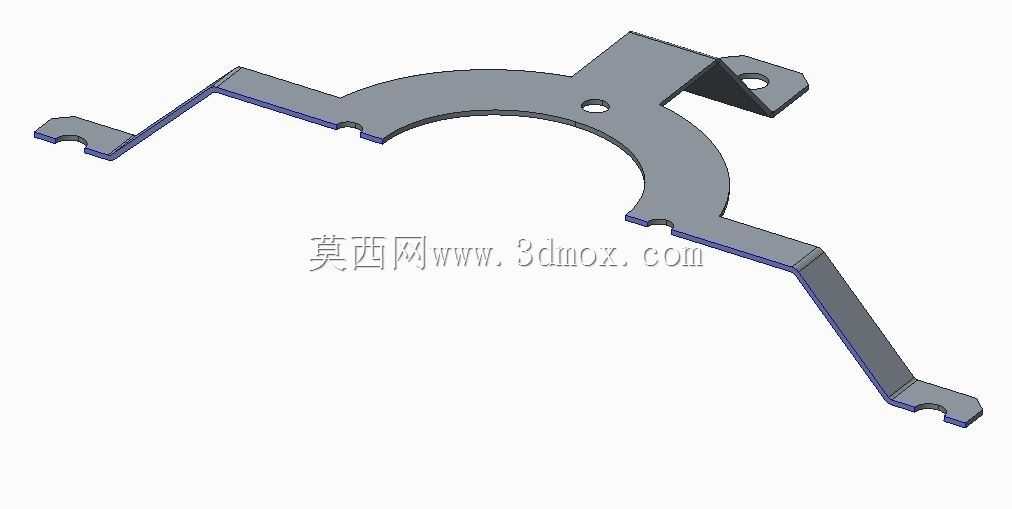

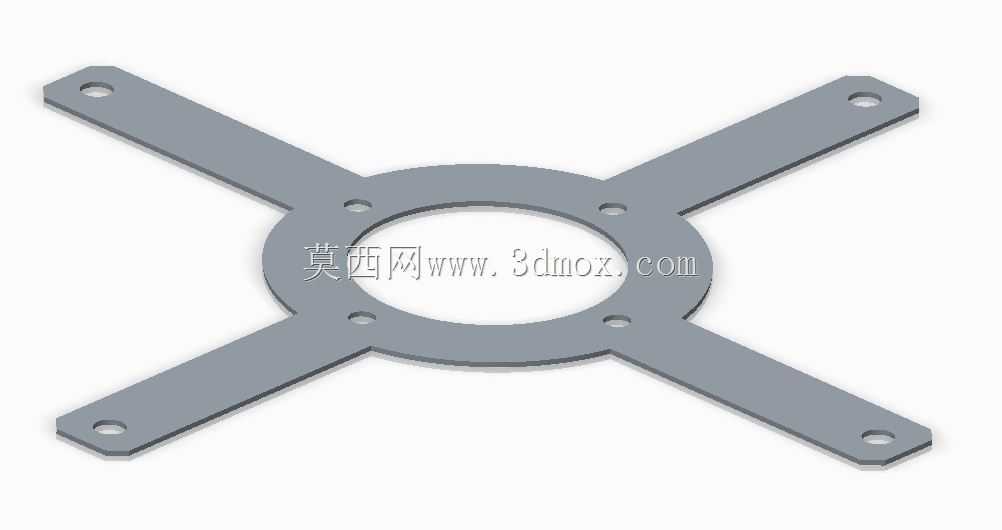

　　在工业传感检测场景里，这类多支脚环形冲压支架是接触式、非接触式传感器安装固定的核心承载构件，常见于自动化产线的工位检测、设备运行状态监测、工业机器人末端执行器的传感定位模块中，承担着固定传感器本体、抵消设备运行振动、保证检测基准面与被测对象间距恒定的作用。不同于常规的平板式安装座，该支架采用中心大通孔配合四支弯折支脚的结构，中心通孔的尺寸匹配传感器主体的外径，可供传感器本体直接穿入固定，避免额外加装转接套带来的同轴度误差，同时通孔周边的四个小孔可配合紧定螺钉或者卡簧，对穿入的传感器做周向锁紧，防止设备运行过程中传感器出现轴向窜动，影响检测精度。

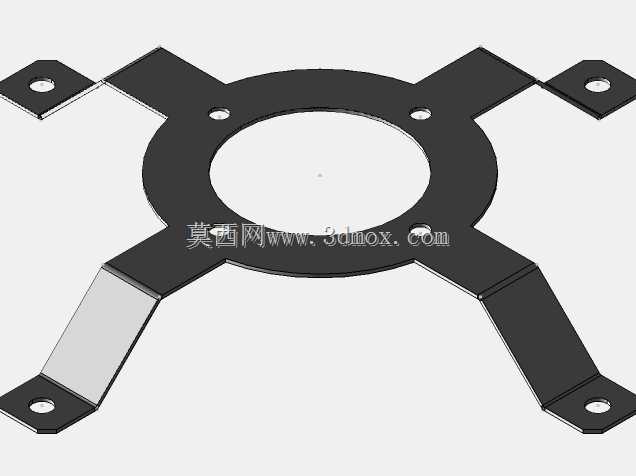

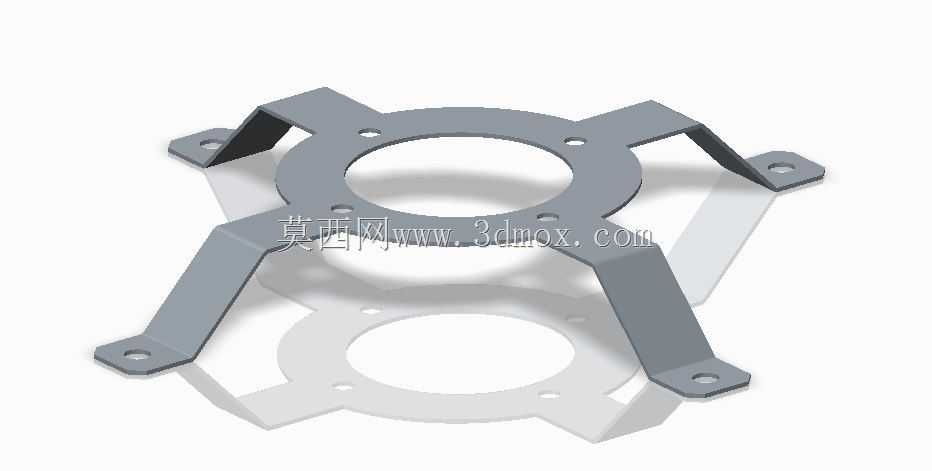

　　从结构设计逻辑来看，四支支脚采用对称式分布，每支支脚向外延伸后做两次弯折，第一次弯折抬升支架主体与安装面的垂直距离，给传感器尾部的接线端子、信号线缆留出足够的排布空间，避免线缆被安装面挤压破损；第二次弯折形成平行于安装基准面的固定端，每个固定端都预制了安装孔，可配合螺栓将整个支架锁固在设备的安装基板上，对称分布的四个固定点能让支架的受力更均匀，即使设备运行中产生持续的振动，也不会出现单侧受力松动的问题，相比三支点固定结构，四支点的抗倾覆力矩表现更优，尤其适合在有冲击载荷的冲压设备、往复运动机构旁安装传感器时使用。

　　设计这类支架时，首先要确认中心通孔的公差带，因为传感器本体多为圆柱形外壳，通孔采用H7级公差即可满足过渡配合要求，既不会因为间隙过大导致传感器安装后出现偏斜，也不会因为过盈量太大造成装配困难。支脚的弯折角度需要结合安装空间的高度要求计算，弯折处的圆角半径不能小于板材厚度的1.5倍，避免冲压弯折时出现应力集中导致板材开裂，同时支脚的宽度要根据所选板材的厚度核算抗弯截面模量，保证在传感器自重加上常规振动载荷下，支脚不会出现塑性变形。安装孔的位置度公差需要控制在0.1mm以内，确保四个固定孔能与设备基板上的预制螺孔精准对位，减少现场装配时的扩孔调整工作量。

　　从安装边界来看，这类支架的整体外轮廓由四个支脚的末端位置决定，安装时需要在设备基板上预留出对应四支脚分布范围的平整安装面，安装面的平面度建议不低于0.2mm，避免锁固螺栓时因为安装面不平导致支架主体产生形变，拉扯中心固定的传感器出现检测轴线偏移。中心通孔的轴线需要与被测对象的检测面保持垂直，偏差角度建议控制在2°以内，否则会导致光电类、超声类传感器的检测距离出现误差，接触式传感器的测头出现偏磨。支架与安装面之间不需要额外加装减震垫，因为对称式的支脚结构本身就具备一定的弹性形变余量，可以抵消大部分高频微幅振动，如果应用在冲击载荷较大的场景，可在每个固定孔处加装平垫圈增大接触面积，降低螺栓松动的概率。

　　在实际选型应用中，这类支架适配的传感器类型覆盖较广，包括光电接近开关、超声测距传感器、振动监测传感器、温度接触式探头等，只要传感器主体外径与中心通孔尺寸匹配，都可以通过该支架完成固定。相比一体式的机加工安装座，冲压成型的支架重量更轻，材料利用率更高，适合大批量的设备配套使用，同时支脚的弯折结构让支架整体与安装面之间形成了足够的空气流通空间，对于工作时会产生少量热量的传感器，还能起到辅助散热的作用，避免传感器长期处于高温环境下缩短使用寿命。设计建模过程中需要重点关注弯折工序的工艺可行性，所有弯折方向要保持一致，减少冲压过程中的翻面次数，降低加工误差累积，支脚末端的安装孔需要在板材冲压落料时一并完成冲孔，避免成型后再钻孔导致孔位偏移。
