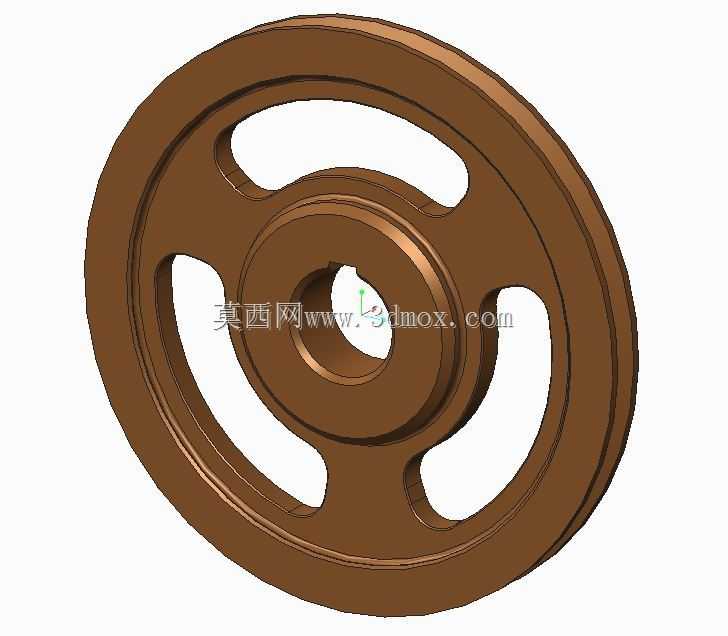

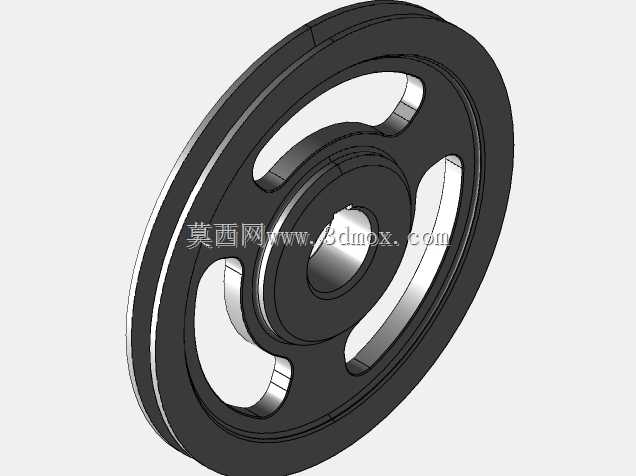

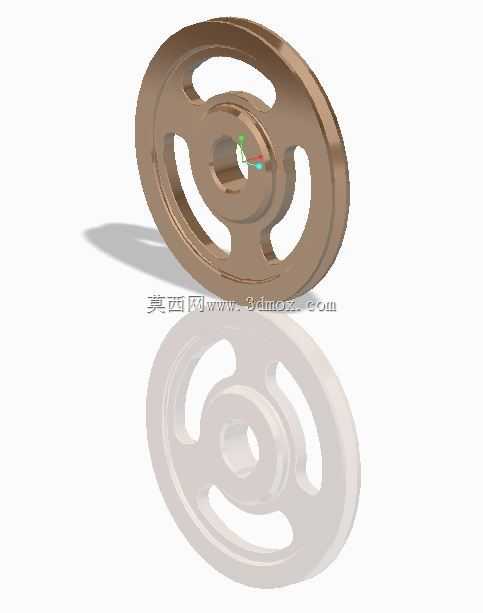

四辐槽式带轮传动结构三维设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:595012
  • 四辐槽式带轮传动结构三维设计
  • 四辐槽式带轮传动结构三维设计
  • 四辐槽式带轮传动结构三维设计
  • 四辐槽式带轮传动结构三维设计

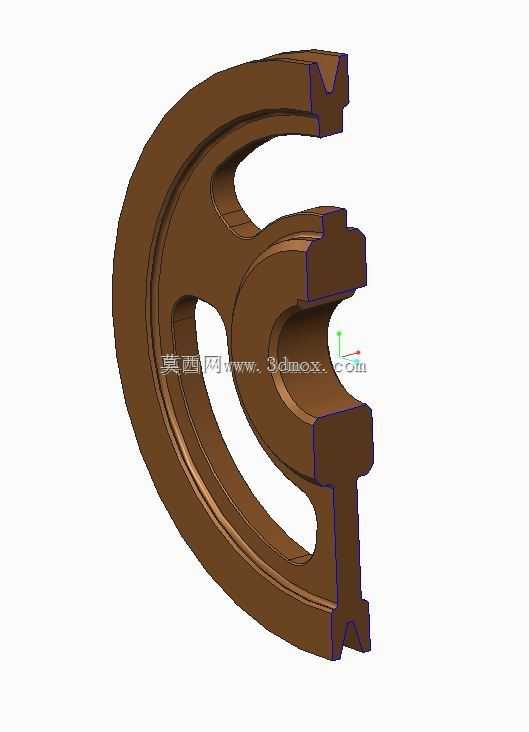

  这类辐式带轮在常规工业传动场景里应用极广,从中小型输送设备的动力传递,到农用机具、轻工包装线的减速传动单元,都能见到同结构轮体的身影。和实心轮体相比,四辐槽的结构设计首先是在保证轮体刚性的前提下,大幅削减了整体自重,降低传动副启动瞬间的转动惯量,避免电机启动时因轮体惯量过大带来的电流冲击,同时也减少了轴系的径向载荷,延长配套轴承的使用寿命。轮缘部分做了双凸缘限位结构,能在传动带运行出现小幅偏移时起到约束作用,避免带体从轮槽内脱出,适配常规V型带或者平带的传动需求,轮槽的工作面做了等厚设计,保证带体和轮面的接触压力均匀,减少局部磨损带来的传动效率损失。轮毂部分采用了阶梯孔设计,中心的键槽结构用于和传动轴实现周向固定,传递额定扭矩,

  轮毂的轴向长度略大于辐板厚度,能保证和轴的配合长度足够,避免运行中出现轮体偏摆,轮毂和辐板的过渡位置做了圆角处理,减少应力集中,在长期交变载荷作用下不会出现辐板根部开裂的问题。四个镂空的辐槽并非等宽设计,靠近轮毂侧的槽宽略窄,靠近轮缘侧的槽宽逐步放大,这种变截面的辐板设计是经过受力校核的,轮体传递扭矩时,辐板上的应力分布从轮毂到轮缘逐步降低,变截面结构刚好匹配应力分布规律,在减重的同时不会削弱结构强度,也方便铸造或者机加工过程中的排屑、脱模。安装边界上,轮体的轴向总厚度控制在适配常规窄V带的安装宽度范围内,轮缘的外径尺寸根据传动比需求匹配对应中心距的安装场景,中心孔的公差带按照过渡配合设计,

  装配时可以采用热装或者键连接加顶丝的固定方式,保证高速运转时轮体不会出现轴向窜动。实际选型时,这类带轮通常搭配张紧机构使用,因为辐板的镂空结构不会在运转时形成大面积的风阻,即使在每分钟上千转的工况下,也不会产生过大的风噪和气流扰动,适合用在对作业环境噪音有一定要求的车间设备上。轮体的材质通常选用灰铸铁或者工程塑料,灰铸铁材质的轮体减震性好,能吸收传动过程中的小幅振动,避免振动传递到轴系影响其他传动部件,工程塑料材质的轮体则用在低载荷、有防腐需求的场景,比如食品输送线或者化工物料输送设备上。设计过程中需要注意轮槽的角度公差,角度偏差过大会导致带体和轮槽的接触面积不足,出现打滑丢转的问题,同时要做动平衡校核,

  尤其是外径超过200mm的轮体,动平衡等级要满足常规传动的G6.3级要求,避免高速运转时出现振动。另外轮缘的两个端面要做倒角处理,避免装配时刮伤传动带的侧面,也方便安装时的对位。和多辐条的带轮相比,四辐槽的结构加工工序更少,铸造时的成品率更高,成本控制更有优势,在中小功率的传动场景下完全可以替代结构更复杂的轮体,兼顾性能和经济性。
