低温环境用电机带肋传动总成结构

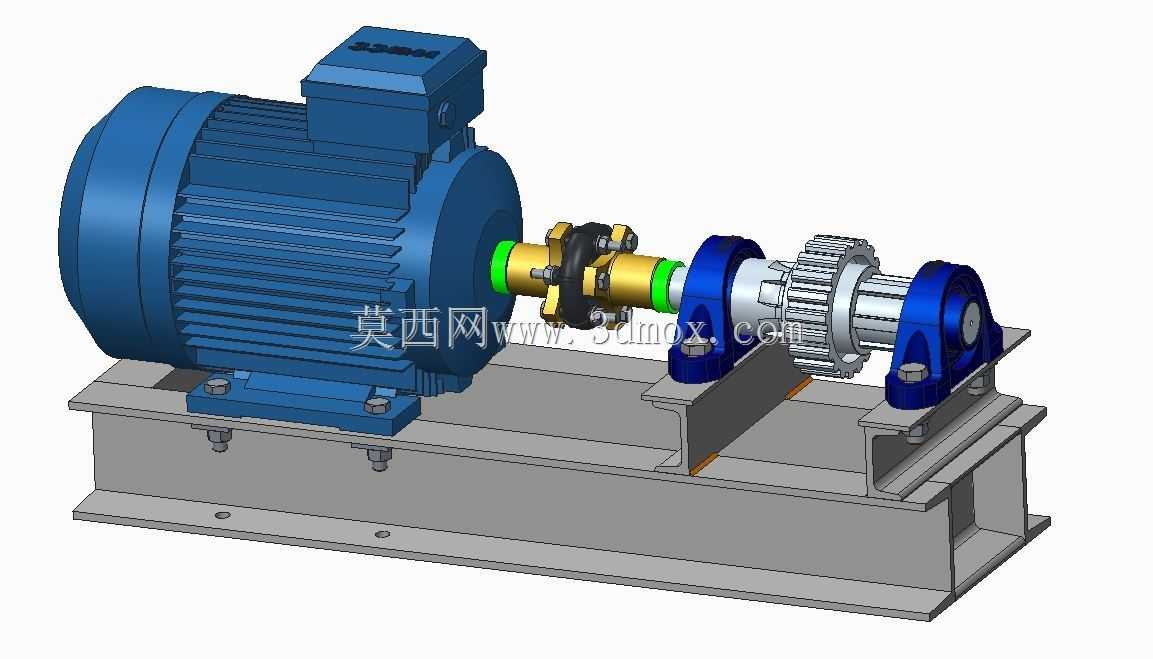

　　这套传动结构主要面向低温户外作业场景设计，常见于寒带露天输送设备、户外检测装置、低温仓储物料转运系统的动力传输环节，核心解决低温环境下普通传动部件易脆裂、传动效率衰减、同轴度偏移导致的部件磨损过快问题。从实际使用逻辑来看，整套结构以卧式安装的动力单元为核心，动力输出端依次配置弹性缓冲联轴器、支撑轴承座、带肋传动轮，所有部件统一集成在一体式焊接安装底座上，省去现场安装时逐件找正同轴度的繁琐工序，降低现场装配的技术门槛。设计阶段优先考虑低温工况的材料适配性，传动带轮采用带加强肋的结构形式，相比普通平带轮，肋条结构既能在低温下提升轮体的结构刚性，避免轮体受低温冲击出现开裂，也能增加带轮与传动带的啮合接触面积，

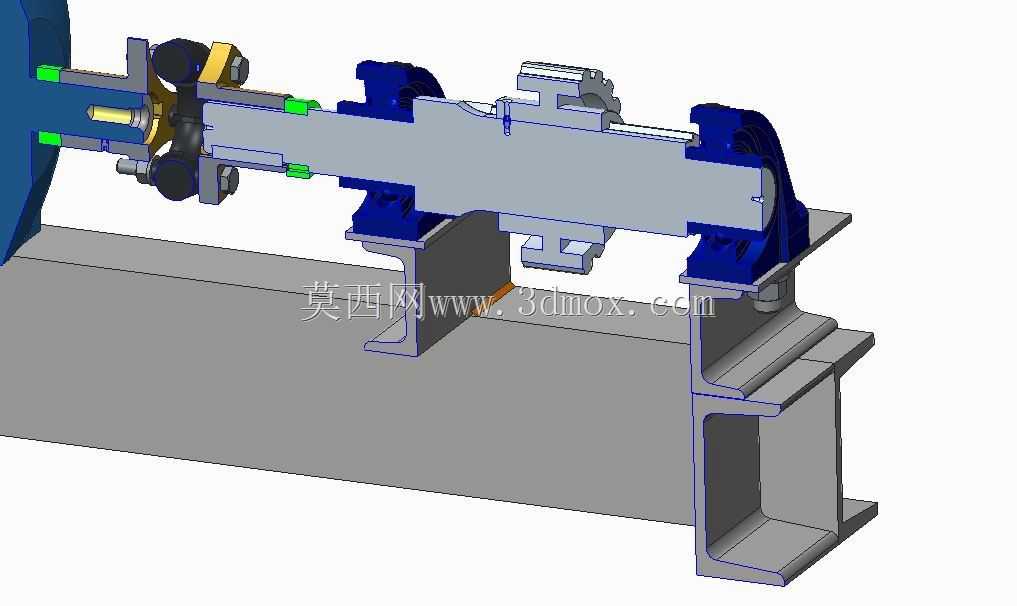

　　减少低温下传动带硬化打滑的概率，保证动力传输的稳定性。联轴器部分采用带弹性缓冲圈的结构，两端分别与电机输出轴、带轮输入轴配合，弹性圈选用耐低温的弹性材质，既可以补偿安装过程中出现的微小同轴度误差，也能吸收电机启动瞬间的冲击载荷，避免低温下轴系刚性连接导致的轴颈断裂、轴承崩损问题。中间的支撑轴承座采用剖分式结构设计，轴承选用适配低温工况的润滑脂封装型号，轴承座底部通过定位键与安装底座的槽位配合，安装时可以沿轴向微调位置，适配不同长度的轴系装配需求，后期维护时无需拆卸两端的联轴器与带轮，即可拆开轴承座更换轴承或补充润滑脂，大幅降低低温户外环境下的维护难度。安装底座采用型钢焊接成型的框架结构，底座上预留电机安装的长条形调节孔，

　　方便安装时调整电机位置张紧传动带，底座底面预留地脚螺栓安装孔，可直接固定在设备机架或混凝土基础上，底座的焊接筋板对应电机、轴承座的受力位置布置，避免传动过程中底座出现共振变形。从安装边界尺寸来看，整套结构的轴向总长度控制在常规卧式传动单元的适配范围内，电机端的接线盒位置预留足够的接线操作空间，带轮端预留传动带安装与拆卸的操作间隙，整体宽度不超过同功率普通电机传动单元的安装尺寸，可直接替换原有常规环境使用的传动总成，无需对原有设备的安装空间做改造。实际选型应用时，可根据传递功率的大小匹配对应功率的动力单元，调整带轮的直径与肋条数量适配不同的传动比需求，轴承座的中心高与电机轴中心高保持严格一致，

　　装配时通过底座上的定位面保证轴系的同轴度控制在允许公差范围内，避免运行过程中出现轴系偏磨。这套结构的设计没有采用复杂的集成化结构，所有部件都选用行业通用的标准件规格，除了适配低温环境的特殊材质选型外，其余部件的安装尺寸、配合公差都遵循通用机械设计标准，方便用户后期更换易损件，减少特殊备件的储备压力。在低温环境实际运行中，带肋的传动轮结构相比普通带轮，传动效率可保持在常温状态的九成以上，不会因为低温导致带与轮的贴合度下降出现丢转问题，弹性联轴器的缓冲结构也能抵消低温下金属部件刚性提升带来的冲击载荷，延长整套传动系统的连续运行周期，减少低温环境下的设备停机维护频次。
