快插式气动管路连接接头结构设计

　　在工业气动控制回路、小型流体输送管路的搭建场景里，这类两端插接式的接头是气路连通环节最常用的基础元件，日常在自动化生产线的气源分配支路、小型检测设备的气路走线、实验室气动试验台的管路接驳位置都能见到它的身影，核心作用是实现两段同规格或适配规格的硬质/半硬质管路的快速对接，不需要额外做螺纹攻丝、焊接或者法兰紧固操作，能大幅缩短现场管路的装配周期，也方便后期设备维护时的管路拆卸更换。从结构设计逻辑来看，这款接头采用了对称式的阶梯轴外形布局，两端的插接段做了等径的内孔设计，中间段做了外径放大的握持限位结构，既方便安装时手指或者卡钳着力拧紧、推接，也能在接头插接到位后提供轴向的限位支撑，避免管路受侧向拉扯时接头整体发生窜动。

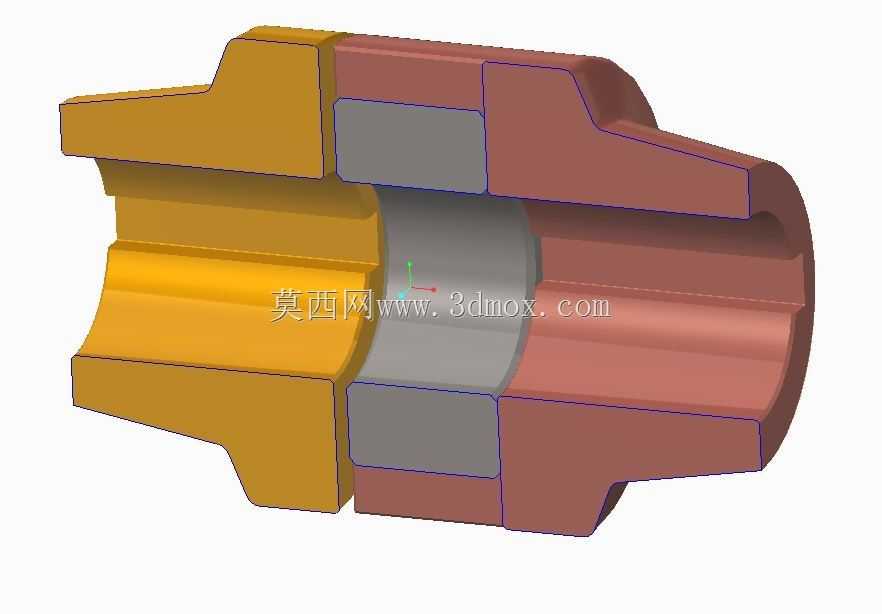

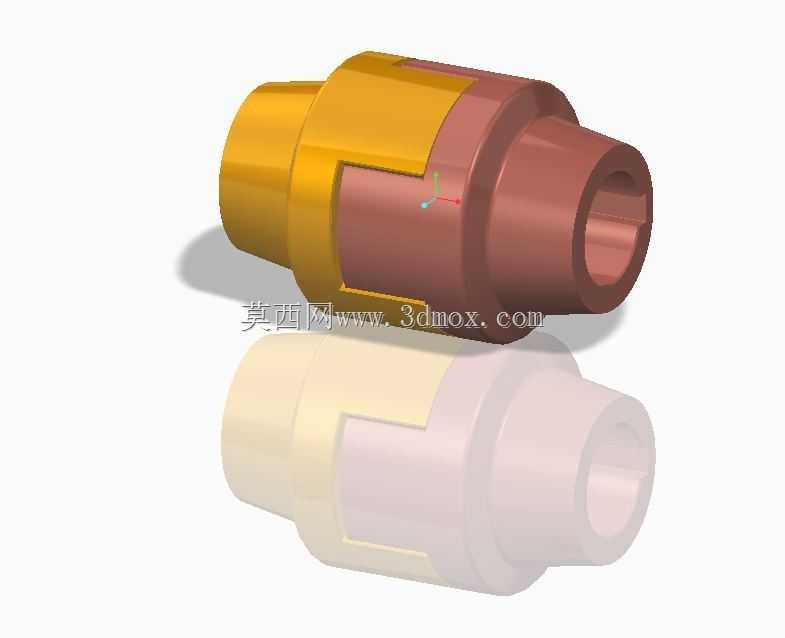

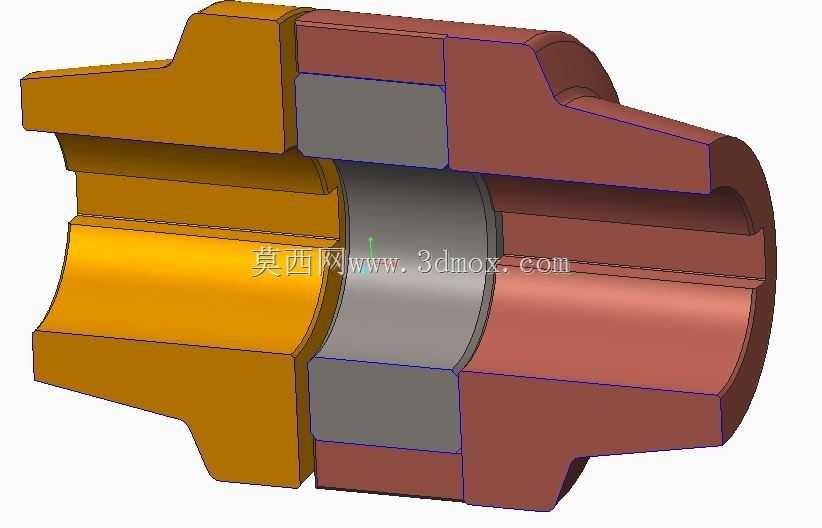

　　接头的主体分为两个嵌合的部分，棕红色段为接头的主体基座，采用了带内止口的中空结构，内部预留了密封件的安装槽位，实际装配时会在槽内放置O型橡胶密封圈，当管路插入接头内孔后，密封圈会紧密贴合管路外壁，阻断流体的泄漏路径；黄色段为接头的锁紧卡套部分，和主体基座采用卡扣式的嵌合结构，卡套内部设计有带锥面的卡紧环，当管路插入后向外拉动管路时，卡紧环会在锥面的作用下收紧，牢牢咬合住管路的外壁，防止管路在气压作用下脱出，需要拆卸管路时只需要向内按压卡套的端面，就能让卡紧环松开，顺利拔出管路。从安装边界的尺寸逻辑来看，接头两端的插接段外径做了统一的公差控制，和适配管路的内径配合采用间隙配合的公差带，单边间隙控制在0.1mm以内，

　　既保证管路能顺畅插入，又不会因为间隙过大导致密封圈压缩量不足出现泄漏；中间放大段的外径比插接段大出30%左右，对应的安装避让空间需要在设计设备走线槽或者安装面板时预留足够的径向空间，避免接头和周边的结构件发生干涉，接头的总长度控制在适配管路外径的3倍左右，轴向安装空间不需要预留过长的操作距离，适合在紧凑的设备内部气路布局中使用。在实际的工况适配性设计上，这款接头的内孔通径做了等径设计，没有出现通径缩口的情况，能最大程度降低流体通过接头时的压力损失，对于气压在1MPa以内的压缩空气回路、低压冷却水回路都能适配，接头的外壁没有多余的凸起结构，整体做了圆弧过渡处理，不会在安装时划伤操作人员的手部，也不会刮破周边的线束或者其他管路。

　　建模过程中需要重点关注两个配合面的尺寸公差，一个是卡套和主体基座的嵌合配合面，需要采用过渡配合的公差，保证卡套安装后不会轻易脱落，同时按压卡套时能有足够的轴向移动行程来松开卡紧环；另一个是内部密封槽的尺寸，槽的宽度和深度需要匹配对应规格的O型圈，保证密封圈安装后的压缩率在20%-30%之间，压缩率过小容易出现泄漏，压缩率过大则会加速密封圈的老化，缩短接头的使用寿命。另外在结构的强度设计上，中间的嵌合位置做了加厚的壁厚处理，能承受管路插拔时的轴向冲击力，也能承受回路内的压力波动，不会在长期使用后出现开裂的情况，两端的插接段端面做了倒角处理，方便管路插入时的导向，不需要额外修磨管路端面就能顺利装配。
