奥特林豪斯摩擦式离合器剖视结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:595017
  • 奥特林豪斯摩擦式离合器剖视结构设计
  • 奥特林豪斯摩擦式离合器剖视结构设计
  • 奥特林豪斯摩擦式离合器剖视结构设计
  • 奥特林豪斯摩擦式离合器剖视结构设计

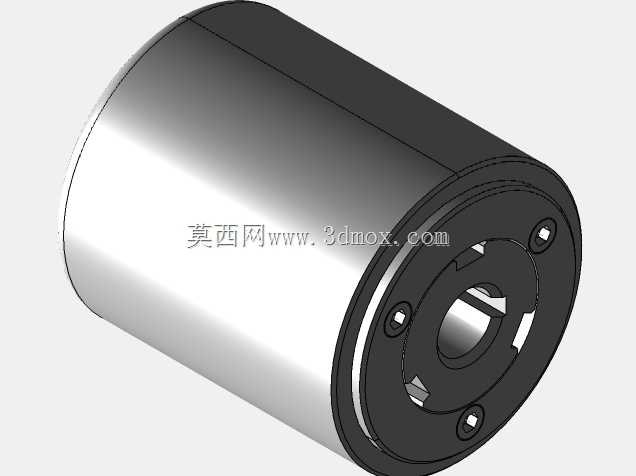

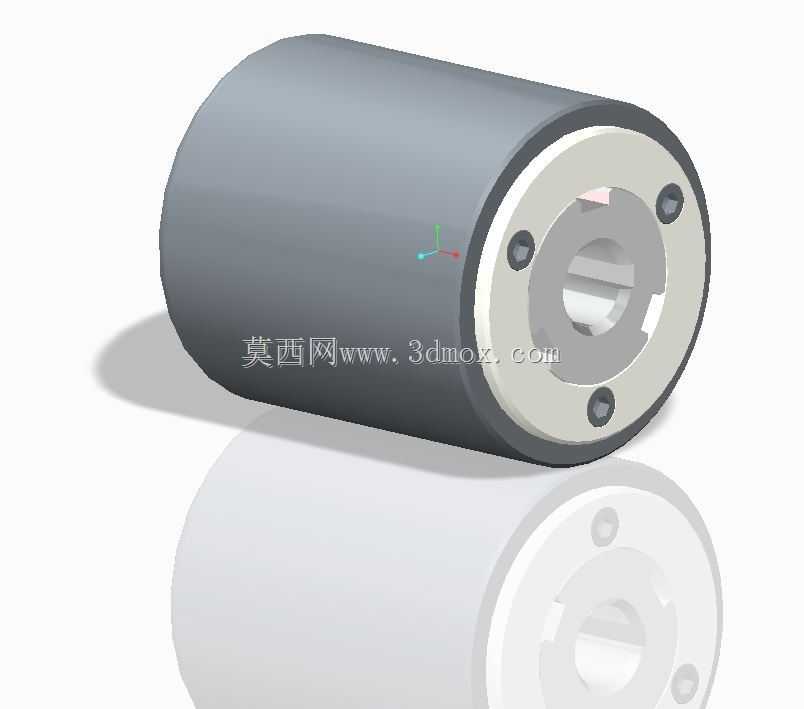

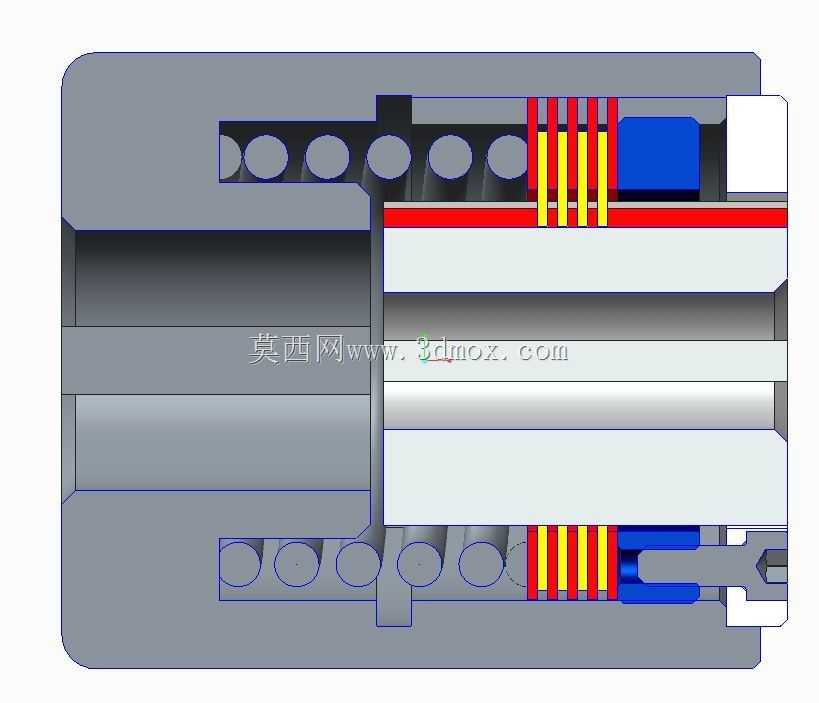

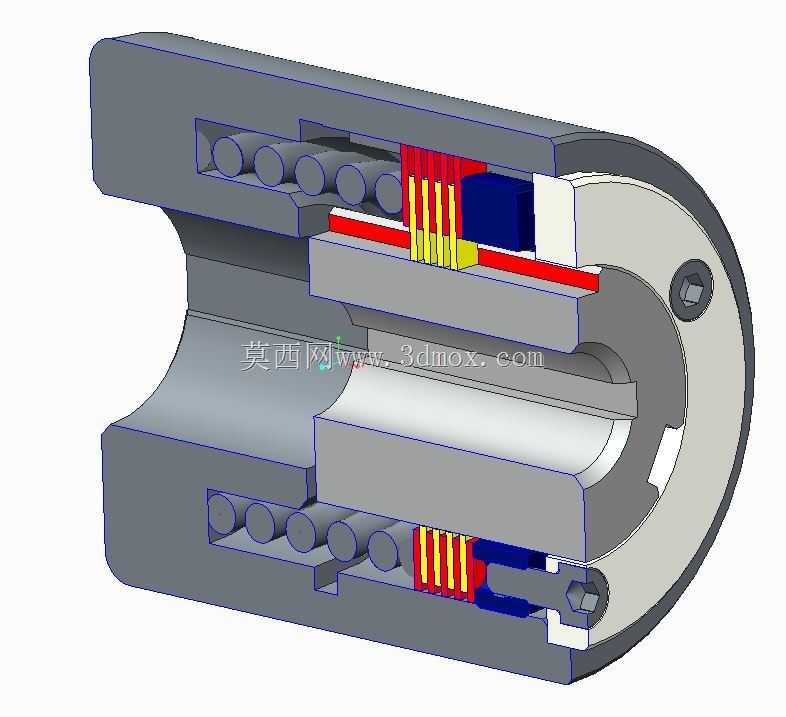

  在工业传动系统的布局设计中,这类多片摩擦结构的离合部件常被布置在动力源与执行机构的动力衔接节点,覆盖锻压设备主轴传动、重型输送线动力切换、机床主轴启停控制等需要频繁完成动力接合与断开的工况场景,相比传统牙嵌式离合结构,它能在主从动轴存在转速差的状态下完成平稳接合,避免刚性接合带来的冲击载荷打齿、主轴扭振等问题,适配需要带载启动、过载打滑保护的传动链路需求。从剖视结构能看到,整个部件采用同轴嵌套的布局逻辑,外层壳体作为从动端的承载结构,通过端面的螺栓孔完成与从动侧负载法兰的同轴固定,内层轴套作为主动端的连接接口,可通过键槽与动力输入轴完成周向固定,整体径向尺寸控制紧凑,轴向安装预留了足够的碟簧压缩行程空间,

  不需要额外在传动链路中预留过大的安装空位,能适配现有多数通用传动基座的安装尺寸边界,不需要对原有设备的传动机架做大规模改造。内部的摩擦副采用交错叠装的布置方式,主动摩擦片通过外花键与主动轴套的外齿圈啮合,从动摩擦片通过内花键与外壳的内齿圈啮合,多组摩擦片叠装的结构能在相同径向尺寸下获得更大的摩擦接触面积,不需要放大部件外径就能传递更大的额定转矩,摩擦片之间的压紧力由周向均匀布置的圆柱螺旋弹簧提供,弹簧沿圆周方向等距排布在壳体的弹簧安装孔内,保证压紧力沿摩擦片端面均匀分布,避免局部压力过大导致摩擦片偏磨、烧片的问题。当需要切断动力传递时,外部的液压或者气动推力作用在端部的压盘上,克服弹簧的预紧力推动压盘轴向移动,松开对摩擦片组的压紧,

  主从动摩擦片之间出现间隙,动力传递就被切断,推力卸除后弹簧自动推动压盘回位,重新压紧摩擦片组恢复动力传递,整个动作行程控制在毫米级,离合响应速度快,能满足高频次的动力切换需求。设计过程中需要重点控制几个关键尺寸公差,首先是主动轴套与外壳之间的同轴度公差,要控制在0.02mm以内,避免旋转过程中出现偏摆导致摩擦片磨损不均;其次是弹簧安装孔的深度公差,要保证每一组弹簧的预压缩量一致,避免压紧力分布不均导致的转矩传递波动;摩擦片组的轴向总间隙要控制在合理范围,间隙过大会导致离合行程过长、响应滞后,间隙过小会导致分离不彻底、摩擦片带滑磨损。另外在安装边界的设计上,端部的压盘驱动接口预留了标准的推力轴承安装位,能适配液压驱动、

  气动驱动等多种常见的离合驱动方式,输入轴的键槽采用标准平键尺寸,输出端的法兰螺栓孔采用通用的孔位布局,能直接替换同规格的传统离合部件,降低设备改造的适配成本。这类离合结构自带一定的过载保护能力,当传动链路出现瞬时过载,转矩超过摩擦片之间的最大静摩擦力矩时,主从动摩擦片之间会出现打滑,避免过大的冲击转矩传递到后端的传动部件,打坏齿轮、扭断传动轴,能有效提升整个传动系统的运行可靠性,减少设备故障停机的概率。在日常维护层面,这种剖分式的结构设计不需要完全拆卸整个传动链路就能完成摩擦片的检查与更换,只需要拆开端盖就能抽出摩擦片组,维护操作便捷,适合在工业生产现场的运维场景下使用。
